Водоснабжение и водоотведение жилого дома

Воронежский ГАСУ
Кафедра гидравлики, водоснабжения и водоотведения
Курсовой проект по дисциплине "Водоснабжение и водоотведение с основами гидравлики"
На тему:"Водоснабжение и водоотведение жилого многоэтажного здания"
Воронеж 2014

Исходные данные:
Характеристика объекта проектирования:
1. Район проектирования: г. Курск;
2. Генплан: №4;
3. План первого этажа: № 10;
4. Ось симметрии: 2;
5. Этажность: 10;
6. Относительная отметка пола 1-ого этажа: 0,9 м;
7. Глубина промерзания: 1,6 м;
8. Абсолютная отметка земли: Z1=165м; Z2=164м;
9. Значение: L1=2,5м; L2=5,0м; L3=4,0м; L4=8,0м.
Характеристика наружных сетей:
1. Водопровод:
-диаметр: 250 мм;
-гарантийный напор: 0,30 Мпа;
2. Канализация:
-глубина заложения: 2,9 м;
-диаметр труб: 400 мм;
-уклон городской канализации: 0,0038.

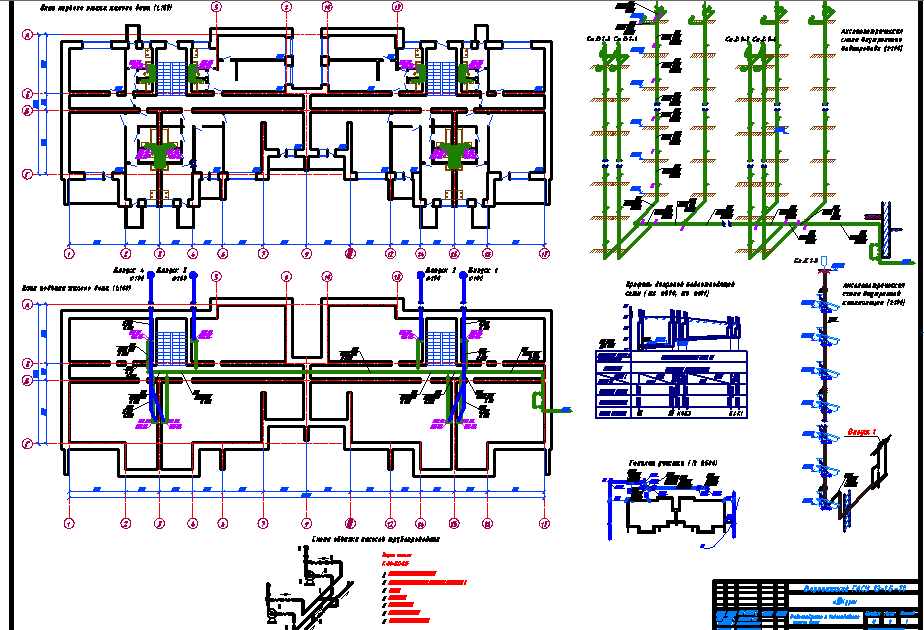

Графическая часть содержит: план первого этажа жилого дома(1:100), план подвального помещения(1:100), аксонометрическую схему внутреннего водопровода(1:100), аксонометрическую схему внутренней канализации(1:100), профиль дворовой водоотводящей сети(1:500,1:100), генплан участка(1:500), схему обвязки насосов трубопроводами.

Содержание:

Исходные данные
Введение
1.Конструирование систем внутреннего водопровода
1.1.Гидравлический расчет внутренней водопроводной сети
1.2.Определение расчетных расходов потерь напора
1.3.Выбор и расчет счетчиков воды
1.4.Определение требуемого напора
1.5. Расчет повысительных установок
2.Конструирование сетей внутренней канализации
2.1.Определение расчетных расходов сточных вод
2.2.Гидравлический расчет внутренних канализационных сетей
3. Устройство дворовой и внутриквартальной канализационной сети
Список литературы

Состав: План первого этажа, план подвального помещения, аксонометрическая схема внутреннего водопровода, аксонометрическая схема внутренней канализации, профиль дворовой водоотводящей сети, генплан участка, схема обвязки насосов трубопровода, ПЗ Язык документа

Софт: AutoCAD 2012

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение жилого дома

вода.dwg
вода ПЗ.docx
