Сети по площадке насосной станции с камерами переключения
Чертежи относятся к марке НВК.

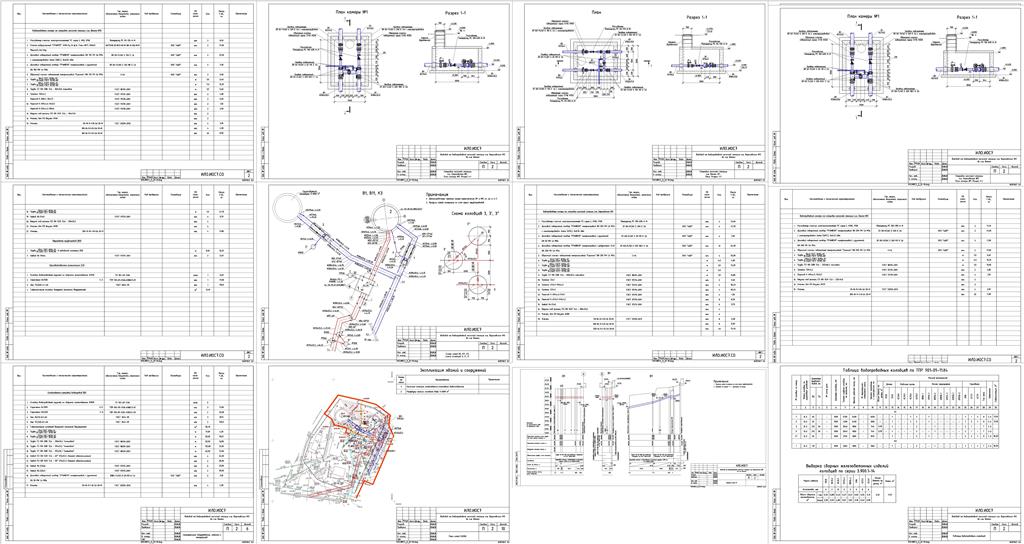

Были запроектированы внутриплощадочные сети на площадке насосной станции второго подъема. Выполнена деталировка камер переключения с расходомерами на трубопроводах, подающих воду в резервуары запаса хозяйственно-питьевой воды. Внутриплощадочные сети были выполнены в рамках линейного объекта. Таблица водопроводных колодцев и спецификация оборудования, изделий и материалов прилагается к комплекту чертежей.
Состав: Планы и профили внутриплощадочных сетей, деталировочные чертежи камер переключения, таблицы колодцев, спецификация
Софт: AutoCAD 2010
