Комплект рабочих чертежей раздела наружные сети водоснабжения (НВ) В1
Комплект рабочих чертежей раздела наружные сети водоснабжения (НВ) В1. Врезка проектируемого водопровода от артскважины в существующие водопроводные сети животноводческого комплекса.

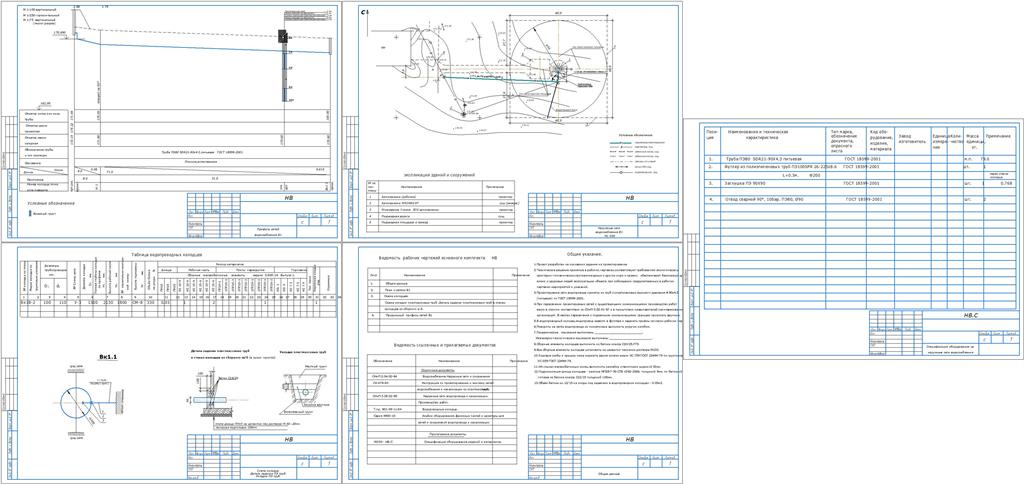

Лист 1. Ведомость колодцев. Схема устройства водопроводного колодца. Деталь заделки полиэтиленовых труб в колодце. Укладка полиэтиленовых труб.
Лист 2. Общие данные НВ. Ведомость рабочих чертежей основного комплекта НВ. Общие указания. Ведомость ссылочных и прилагаемых документов.
Лист 3. Профиль сетей водоснабжения В1 с геологическим разрезом.
Лист 4. Сети водоснабжения В1. Размещение сетей в плане с указанием привязок и отметок. Экспликация зданий и сооружений.
Лист 5. Спецификация оборудования водопроводных сетей В1.
В архиве содержится изображение для корректного открытия Листа 4 (сохранять в одну папку с данным чертежем).
Состав: Ведомость колодцев, Общие данные НВ, Профиль сетей водоснабжения, Спецификация оборудования, Экспликация зданий и сооружений
Софт: КОМПАС-3D 12
