Наружные сети водоснабжения (хозяйственно-питьевой водопровод)

0
0
17
0
0
100

Наружные сети водоснабжения и пожаротушения, подключение к существующей сети, противопожарный гидрант, колодец с водомерным узлом

Проект выполнен на основании технического задания заказчика, генплана, топографической съемки, инженерно-геологических изысканий, архитектурно-строительных чертежей, технических условий и в соответствии действующими нормативными документами.

В проекте разработаны следующие наружные сети:
- хозяйственно-питьевой водопровод, В1.

Хозяйственно-питьевой водопровод (В1)
Запроектирован для подачи воды на хозяйственно-бытовые нужды и для наружного пожаротушения проектируемого здания и участка. Источником водоснабжения является городская сеть водоснабжения ∅225 подключаемая вблизи границы земельного участка по ул. ...
В точке врезки в городскую сети предусмотрена запорно-регулирующая арматура в колодце. Система наружной сети водоснабжения принята в две линии с установкой колодца с водомерным узлом учета воды на границе балансового разограничения.
Наружное пожаротушение здания и участка осуществляется от одного проектируемого и одного существующего гидранта, изготовленных по ГОСТ Р 3961-2010.
Трубопроводы сети В1 прокладываются из напорных полиэтиленовых труб по ГОСТ 18599-2001.

Предусмотрена гидроизоляция колодцев.
Подземные воды неагрессивные к бетонам на портландцементе по ГОСТ 10178-85* и по содержанию хлоридов - слабоагрессивные для арматуры железобетонных конструкций при периодическом смачивании.
Жесткая заделка труб в фундаментах зданий и стенках колодцев не допускается. Размеры отверстий для прохода труб должны обеспечивать зазор по высоте не менее 20 см; заделку зазора следует принимать из плотных эластичных материалов.
Трубопроводы укладываются на грунтовое плоское основание с подготовкой из песчаного грунта (ГОСТ 8736-93) Ксом>0,95 толщиной 0,2-0,3 м. После присоединения труб сетей следует подбить пазухи труб песком, применяя ручные немеханизированные устройства, либо вручную. Далее производится послойная равномерная подсыпка песка в траншею с последующим уплотнением. При засыпке траншеи над верхом трубы рекомендуется организовать защитный слой, который должен быть не менее 30-40 см над верхом трубы, с последующей трамбовкой. Далее производится засыпка местным грунтом.
Стальные трубопроводы и подопорные конструкции окрасить эмалью ПФ-115 ГОСТ 6465-76 по грунтовке ГФ-021 ГОСТ 25129-2020 за 2 раза. Места монтажной сварки подлежат антикоррозионной защите после монтажа металлоконструкций. В местах монтажных стыков конструкций сварные швы очистить механическим способом от брызг, остатков флюса, огрунтовать и окрасить согласно указаний данного комплекта.
Все трубопроводы и материалы, примененные в проекте, сертифицированны в РФ. Проверка на патентноспособность и патентную чистоту не требуется.


Сообщить о проблеме
Автор
user-avatar Mixael19877
Дата
03.06.2025
Язык
Русский
Состав

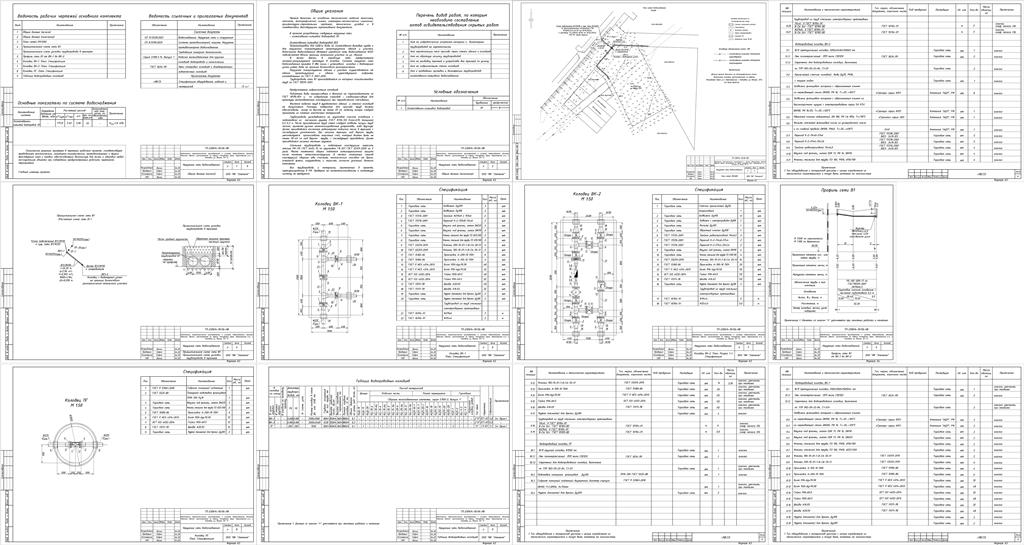

Общие данные, схемы, колодцы, спецификация
Софт
AutoCAD 2019 Как открыть?
Содержимое архива
  • НВ.dwg
  • НВ.pdf
