Система водоснабжения населенного пункта в Удмуртии

Ижевский государственный технический университет им. М.Т.Калашникова
Кафедра водоснабжения и водоподготовки
Курсовой проект по дисциплине "Сети водоснабжения"
На тему: "Сети водоснабжения"
Ижевск 2019

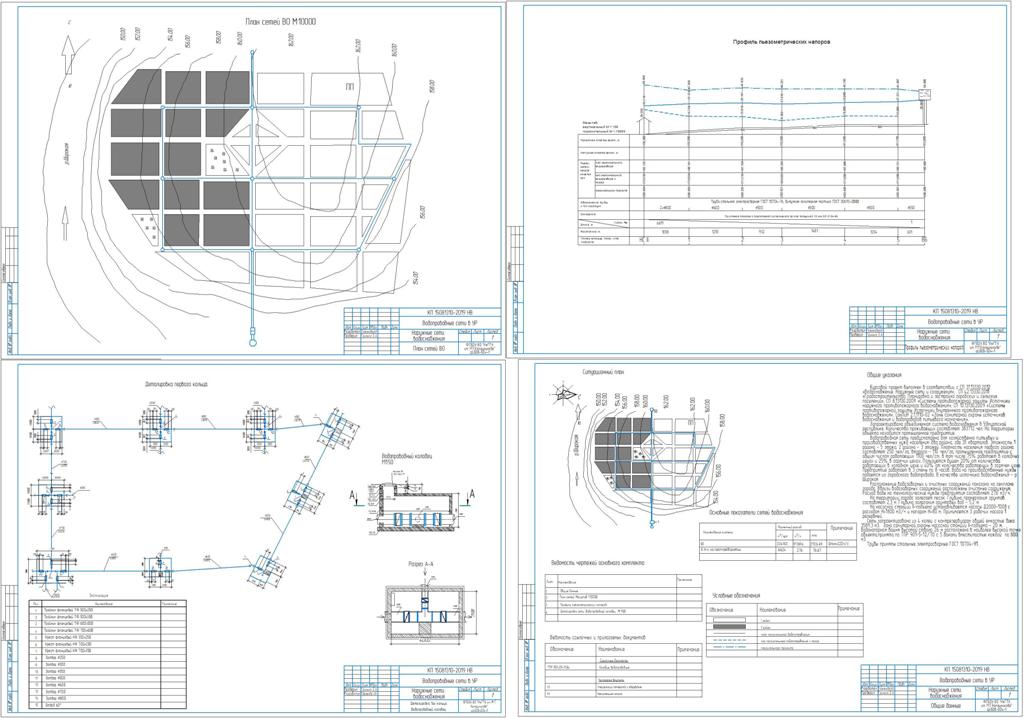

Запроектирована система водоснабжения населенного пункта - Удмуртия. Количество проживающих составляет 383712 чел. На территории объекта находиться промышленное предприятие – хлебозавод.
Система водоснабжения города принимается централизованная объединенная. Схема с поверхностным источником с водонапорной башней, расположенной в самом высоком месте города с учетом того, что на промышленном предприятии для технологических нужд используется вода питьевого качества, а также нецелесообразности устройства самостоятельного водопровода, в населенном пункте принимается хозяйственно-питьевая противопожарная система водоснабжения.
Водопроводная сеть предусмотрена для хозяйственно питьевых и производственных нужд населения: два района, где 35 кварталов. Этажность 1 района – 5 этажа, 2 района – 3 этажей. Плотность населения первого района составляет 250 чел/га, второго - 110 чел/га.
Расход воды на технологические нужды составляет 4,6 м3 на 1 т. хлеба.
В качестве источника водоснабжения принята река Широкая. Водозаборные сооружения располагаются на берегу реки, откуда вода поступает на очистные сооружения, расположенные на берегу реки Звонкая, и после очистки транспортируется на насосную станцию II-подъема, расположенную на берегу реки Звонкая на расстояние 1058 м от города, а затем в городскую сеть.
На насосной станции II-подъема устанавливаются насосы Д2000-100б с расходом qH=1777,9 м3/ч и напором Н=48,5 м.
На территории города залегает песок. Глубина промерзания грунтов составляет 2,3 м. Глубина залегания грунтовых вод – 5,2 м.
Трубопроводы системы водоснабжения и водоводы выполнены из стальных электросварных труб ГОСТ 10704-91.
Зона санитарной охраны насосной станции II-подъема – 20 м.
СОДЕРЖАНИЕ
Введение 4
1. Характеристика объекта и проектируемой системы водоснабжения 5
1.1. Определение площади районов 6
1.2. Определение площади полива 6
1.3. Определение населения города 7
1.4. Характеристика предприятия 7
2. Определение расходов воды 8
2.1. Хозяйственно-питьевое водопотребление населения 8
2.2. Водопотребление промышленного предприятия 9
2.2.1. Расход воды на производство продукта 9
2.2.2. Расход воды для приема душа 11
2.3. Поливочное водопотребление 11
2.4. Суммарное водопотребление 11
2.5. Противопожарное водопотребление 12
2.6. Часовые расходы воды 13
3. Режим работы насосов насосной станции второго подъема 14
4. Свободные напоры 15
5. Определение вместимости бака водонапорной башни 16
6. Определение емкости РЧВ 18
7. Гидравлический расчет водопроводной сети 19
7.1. Трассировка сети и выбор расчетных случаев 19
7.2. Подготовка сети к гидравлическому расчету 20
7.3. Определение удельных, путевых и узловых расходов 21
7.4. Определение расчетных расходов воды по участкам сети 23
7.5. Подбор диаметров труб участков сети 23
7.6. Определение потерь напора на участках сети и величин невязок
в кольцах 24
7.6.1. Гидравлический расчет в час максимального водопотребления 25
7.6.2. Гидравлический расчет в час максимального транзита 26
7.7. Проверочный расчет на случай пожара при максимальном
водоразборе 29
8. Гидравлический расчет водоводов 33
9. Построение пьезометрических линий 34
10. Определение высоты водонапорной башни 36
11. Подбор насосов 36
Список литературы 38
Спецификация материалов, оборудования и изделий 39
