Станция подготовки питьевой воды города Подольск с расчетом реагентного хозяйства

Уральский Федеральный университет им. Б.Н.Ельцина
Кафедра Водоснабжения и водоотведения
Курсовой проект по дисциплине "подготовка питьевой воды"
На тему: "Станция подготовки питьевой воды"
Екатеринбург 2016

На основе исходных данных задания запроектирована станция подготовки питьевой воды города Подольск с двухступенчатой схемой осветления воды на горизонтальных отстойниках и скорых фильтрах. Расход воды потребителем составляет 55420 м3. При обработке воды для интенсификации процесса осветления применяется совместная обработка коагулянтом и флокулянтом. Предварительное окисление осуществляется озоно-вохдущной смесью, обеззараживание хлором. Рассмотрены вопросы расчета основных сооружений и реагентного хозяйства, вопросы компоновки сооружений в узлы.

СОДЕРЖАНИЕ
1 Выбор и обоснование технологии обработки воды и состава сооружений…..8
2 Определение полной производительности комплекса водоподготовки
и расчетных расходов………………...…...……………………………………..…10
3 Расчет реагентного хозяйства………………...…………………………...……..13
3.1 Узел приготовления раствора коагулянта……….……………………………14
3.2 Узел приготовления хлорной воды…………………………………..………...18
3.3 Узел приготовления и дозирования раствора флокулянта.……………………19
3.5 Узел приготовления озоно-воздушной смеси…………………………………21
3.6 Проверка необходимости подщелачивания при коагулировании………....22
4 Расчет сооружений станции подготовки питьевой воды….....……......………23
4.1 Расчет контактной камеры………..…………………………………..………..23
4.2 Расчет вихревого смесителя………………………...……………………….…25
4.3 Расчет горизонтального отстойника………………..………………………....28
4.4 Расчет камеры хлопьеобразования со слоем взвешенного осадка……..…..34
4.4 Расчет скорого фильтра…….…………………………………………………..36
4.5 Расчет резервуара чистой воды…………………………………………….….42
4.6 Обработка промывных вод фильтровальных сооружений и осадка……….42
4.7 Расчет пескового хозяйства……….…….……………………………………...43
5 Гидравлический расчет основных технологических трубопроводов
комплекса подготовки воды……………..……………………..….…………….….44
6 Проектирование высотного расположения технологических сооружений комплекса водоподготовки…………..………………………..…………..………..45
7 Описание компоновки узлов и сооружений комплекса……………………...…48
8 Зоны санитарной охраны…………………………………………………………50
ЗАКЛЮЧЕНИЕ……………………………………………………...……………….52
БИБЛИОГРАФИЧЕСКИЙ СПИСОК...……………………………………….……..53
ПРИЛОЖЕНИЕ А Технологическая схема подготовки питьевой воды ..…...……54
ПРИЛОЖЕНИЕ Б Схема контактной камеры……...……………………..……...55
ПРИЛОЖЕНИЕ В Схема вихревого смесителя..……………………………...….56
ПРИЛОЖЕНИЕ Г Схема горизонтального отстойника и камеры хлопьеобразования со слоем взвешенного осадка………………….....………...57
ПРИЛОЖЕНИЕ Д Схема скорого фильтра………………………...…………….58
ПРИЛОЖЕНИЕ Е Схема распределения потоков воды по сооружениям станции подготовки питьевой воды ....................................................................................59

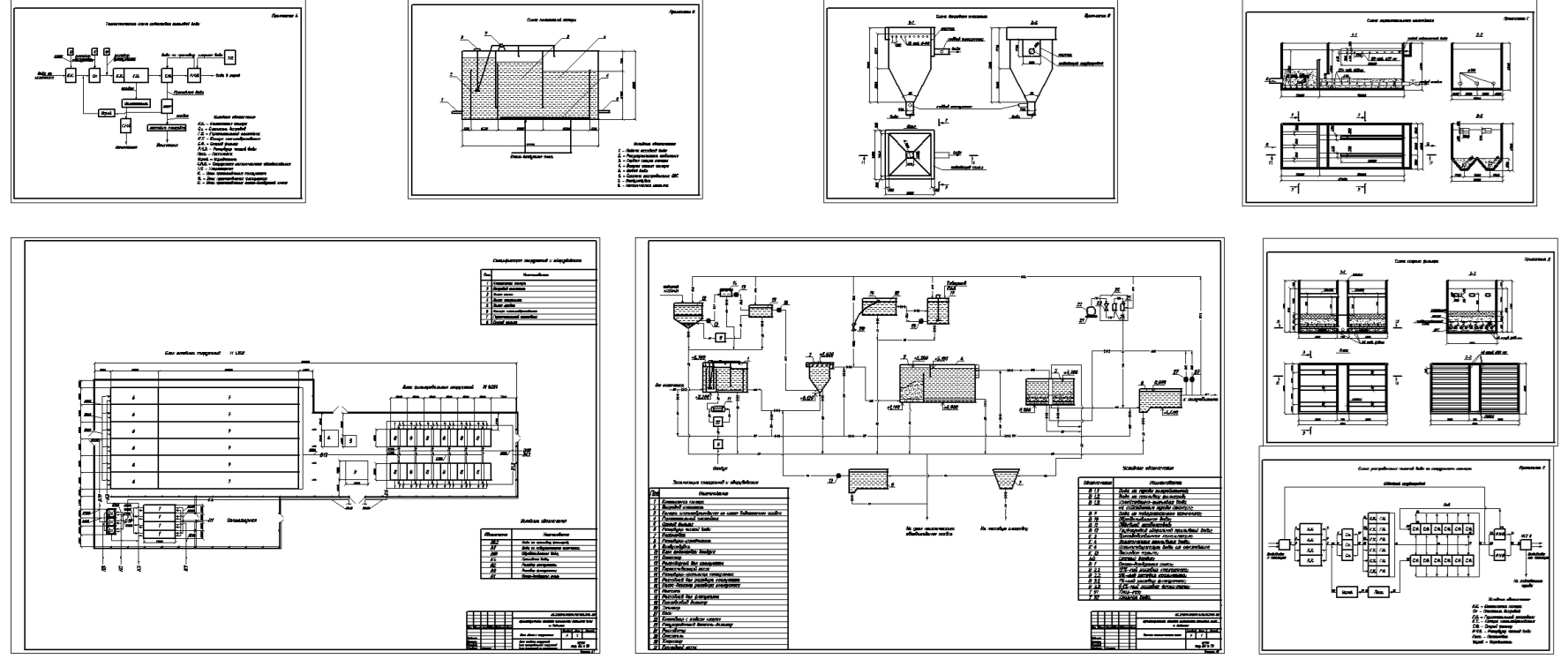

Состав: ПЗ,Технологическая схема подготовки питьевой воды,Схема контактной камеры,Схема вихревого смесителя,Схема горизонтального отстойника и камеры хлопьеобразования со слоем взвешенного осадка,Схема скорого фильтра,Схема распределения потоков воды по сооружениям станции подготовки питьевой воды. Язык документа

Софт: AutoCAD 16

Сайт: www

Каталог / Инженерные системы / Системы водоснабжения и канализации / Станция подготовки питьевой воды города Подольск с расчетом реагентного хозяйства

Просмотр файлов
ППВ.dwg
пояснительная записка.docx
