Уральский Федеральный университет им. Б.Н.Ельцина
Кафедра Водоснабжения и водоотведения
Курсовой проект по дисциплине "очистка сточных вод промпредприятий"
На тему: "Водоснабжение доменного цеха"
Екатеринбург 2017
Курсовой проект посвящен проектированию станции подготовки питьевой воды для города Сочи, полезной производительностью 102040 м3/сут. Для обработки воды принята двухступенчатая схема реагентного осветления воды, которая включает в себя контактные камеры, вихревые смесители, горизонтальные отстойники с камерами хлопьеобразования и скорые фильтры.
Реагентная обработка воды решена с использованием коагулянта Al2(SO4)3 , флокулянта «Праестол», подщелачивающего реагента CaO и хлора.
Пояснительная записка объемом 40 стр. включает в себя: 5 рис., 1 табл., 9 назв. библ. В ней произведен расчет основных сооружений для обработки воды, обработки осадка и промывных вод от скорых фильтров, гидравлический расчет технологических трубопроводов.

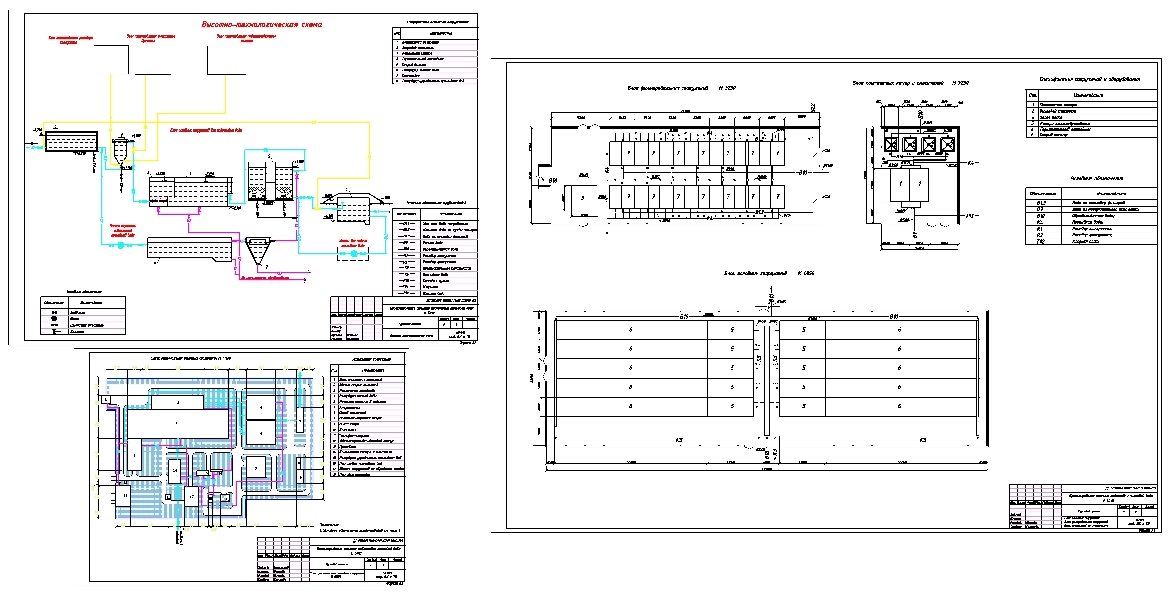

Графическая часть состоит из листа формата А2 « Высотно-технологическая схема» и листа формата А1 «Блок очистных сооружений, блок фильтровальных сооружений, блок сооружений со смесителями».
СОДЕРЖАНИЕ
1.ЦЕЛИ И ЗАДАЧИ ПРОЕКТА ………………3
2. ВЫБОР И ОБОСНОВАНИЕ ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ ПОДГОТОВКИ ПИТЬЕВОЙ ВОДЫ И СООРУЖЕНИЙ 4
3.ОПРЕДЕЛЕНИЕ ПОЛНОЙ ПРОИЗВОДИТЕЛЬНОСТИ СТАНЦИИ И РАСЧЕТНЫХ РАСХОДОВ 8
4. РАСЧЕТ ДОЗ РЕАГЕНТОВ СТАНЦИИ ПОДГОТОВКИ ПИТЬЕВОЙ ВОДЫ 10
4.1 Дозирования раствора коагулянта 10
4.2 Дозирования раствора флокулянта 14
4.3 Дозирование хлорной воды 14
4.3.1 Хлорирование с аммонизацией…………………………………………………………………………………………………………………….13
4.4 Дозирование подщелачивающего раствора……………………………………………………………………………………………………13
5.1 Расчет контактной камеры 15
5.2 Расчет вихревых смесителей……………………………………………………………………………………...15
5.3 Расчет горизонтальных отстойников……………………………………………………………………………..19
5.4Расчет камер хлопьеобразования………………………………………………………………………………….25
5.5Расчет скорых фильтров…………………………………………………………………………………………...27
8. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ………………………………...31
9. ПРОЕКТИРОВАНИЕ ВЫСОТНОГО РАСПОЛОЖЕНИЯ ТЕХНОЛОГИЧЕСКИХ СООРУЖЕНИЙ КОМПЛЕКСА ВОДОПОДГОТОВКИ……………………………………………………………………………....33
10. САНИТАРНАЯ ОХРАНА СТАНЦИИ ПОДГОТОВКИ ПИТЬЕВОЙ ВОДЫ 35
10. КОМПОНОВКА СООРУЖЕНИЙ СТАНЦИИ И ИХ РАСПОЛОЖЕНИЕ НА ПЛОЩАДКЕ 37
ЗАКЛЮЧЕНИЕ………………………………………………………………………………………………………..39
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 40

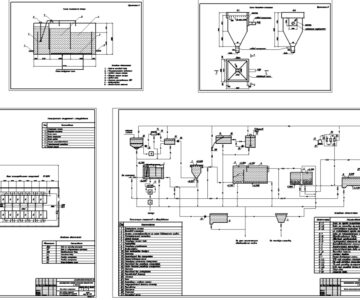

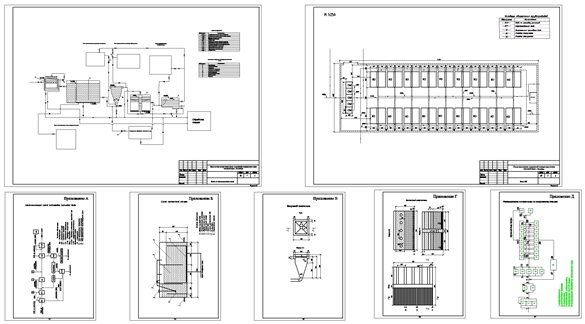

ПРИЛОЖЕНИЕ А. Технологическая схема станции подготовки питьевой воды
ПРИЛОЖЕНИЕ Б. Схема вихревого смесителя
ПРИЛОЖЕНИЕ В. Схема горизонтального отстойника
ПРИЛОЖЕНИЕ Г. Схема скорого фильтра
ПРИЛОЖЕНИЕ Д. Схема распределение потоков воды по сооружениям станции
