Установка мембранная обратноосмотическая производительностью по фильтрату 5 м3/час

Техническая характеристика
1. Установка мембранная обратноосмотическая предназначена для получения очищенной воды.
2. Производительность по фильтрату, м /ч. 5,0
3. Производительность по концентрату, м /ч 3,0
4. Расход исходной воды, м /ч 8,0
5. Количество мембранных аппаратов, шт 3
6. Количество рулонных элементов, шт 6
7. Рабочее давление, МПа (м. вод. ст.), не более 1,12 (112)
8. Рабочая температура среды, С, 7-30
9. Насос высокого давления - вертикальный
центробежный SV814F75T, шт 1
- подача, м /ч 8,0
- напор, МПа (м. вод. ст.) 1,6 (160)
- установленная мощность, кВт 7,5
10. Габаритные размеры, мм 3030 860х1250
11. Масса, кг 750
12. Масса с водой, кг 900

Обратный осмос – это процесс фильтрации растворов под давлением, превышающим осмотическое, через мембраны, пропускающие растворитель и задерживающие молекулы, и ионы растворенных веществ. Обратный осмос характеризуется высокой задерживающей способностью (селективностью) по всем солям, в том числе и одновалентным ионам.
В основе данного метода лежит явление осмоса – самопроизвольного перехода растворителя через полупроницаемую перегородку в раствор. Давление, при котором наступает равновесие, называется осмотическим. Если со стороны раствора приложить давление, превышающее осмотическое, то перенос растворителя будет осуществляться в обратном направлении, это отразилось в названии процесса «обратный осмос». Метод обратного осмоса является методом опреснения и обессоливания воды и широко используется в энергетике, в медицинской, пищевой, химической промышленности, а также для улучшения качества технической и питьевой воды.
По данным зарубежных ученых по сопоставлению стоимости опреснения воды дистилляцией и обратным осмосом, стоимость воды в последнем случае на 10-40 % ниже, расход электроэнергии в 4 раза меньше. Существенным преимуществом обессоливания методом об-ратного осмоса по сравнению с дистилляцией являются более низкие затраты электроэнергии, меньшая коррозия оборудования и исключение теплового загрязнения окружающей среды.
Основные недостатки метода:
требует предварительной подготовки воды для очистки от механических примесей, мутности, коллоидных частиц, соединений способных образовывать на поверхности мембраны трудноудаляемые осадки.

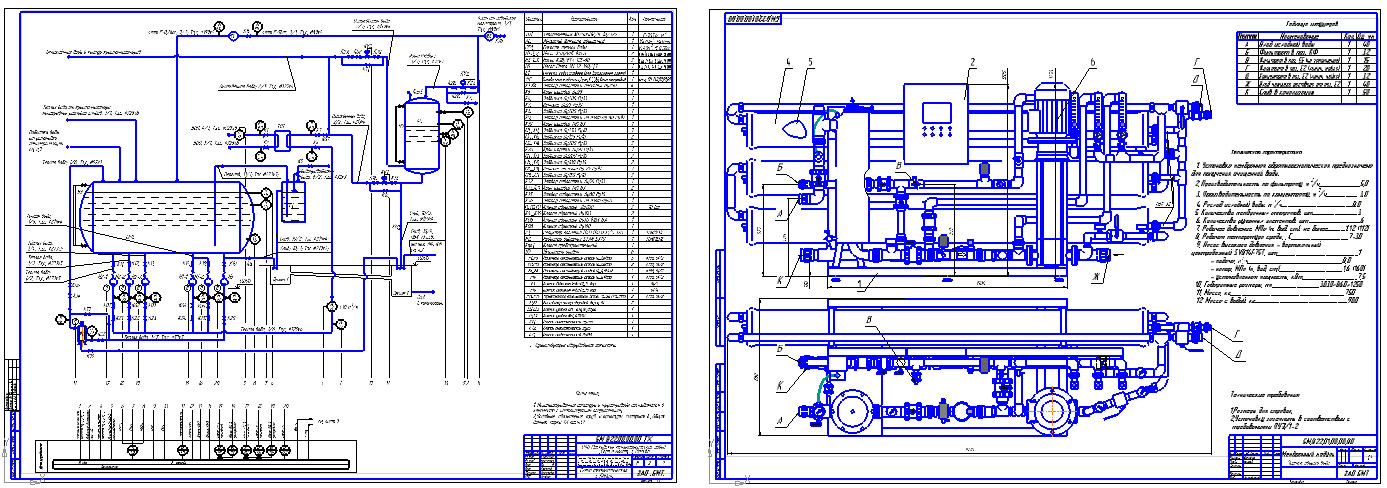

Состав: Чертеж общего вида (ВО). Спецификация, Технологическая схема Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Установка мембранная обратноосмотическая производительностью по фильтрату 5 м3/час

мембранный модуль БМ.822 для проекта.cdw
Спец.822.01.cdw
тех
тех
