Конструктивная разработка и модернизация мембранного аппарата для водоподготовки в производстве ликеро-водочной продукции мощностью 19000 м3/год

Тамбовский государственный технический университет
Технологическое оборудование и пищевые технологии
Дипломный проект на тему "Конструктивная разработка и модернизация мембранного аппарата для водоподготовки в производстве ликеро-водочной продукции мощностью 19000 м3/год"
2011 г

Основной объект проектирования: мембранная обратноосмотическая установка.
В дипломном проекте проведен литературный обзор способов и оборудования для водоподготовки, в результате которого разработана эскизная технологическая схема водоподготовки для ликеро–водочного производства.
На основе выполненного материального баланса выбран тип и подобрано оборудование.
Выполнен технологический расчет основного оборудования и предложена система автоматизации, позволяющая осуществлять непрерывный контроль и управление давлением в аппаратах, расходом и уровнем жидкости, а также качеством очищаемой воды.
В данном проекте предлагается вариант модернизации основного узла мембранной обратноосмотической установки - мембранного модуля путем замены ацетатцеллюлозной мембраны на композитную полиамидную, что позволяет снизить рабочее давление в аппарате с 50 атмосфер до 10,5 атмосфер.
Дипломный проект состоит из расчетно-пояснительной записки, изложенной на 119 страницах и графической части объемом одиннадцать листов формата А1.
Содержание
ВВЕДЕНИЕ
1 Разработка технического задания на проектирование
1.1 Литературно-патентный обзор по способам и оборудованию водоподготовки
1.2 Анализ исходных данных. Выбор способа водоподготовки
1.3 Составление и описание по стадиям эскизной технологической схемы водоподготовки
1.4 Выбор типа основного оборудования
1.5 Расчет материальных и тепловых балансов по стадиям водоподготовки
2 Расчет и подбор технологического оборудования по стадиям процесса водоподготовки
2.1 Технологический расчет основного оборудования
2.1.1 Приближенный расчет фильтра тонкой очистки
2.1.2 Технологический расчет Na-катионитового фильтра
2.1.3 Технологический расчет песочного фильтра
2.1.4 Технологический расчет установки обратного осмоса
2.1.4.1 Определение степени концентрирования
2.1.4.2 Выбор мембраны
2.1.4.3 Приближенный расчет рабочей поверхности мембран
2.1.4.4 Выбор аппарата и определение его основных характеристик
2.1.4.5 Секционирование аппаратов в установке
2.1.4.6 Расчет наблюдаемой селективности мембран
2.1.4.7 Уточненный расчет поверхности мембран
2.1.4.8 Расчет гидравлического сопротивления
2.1.5 Подбор технологического оборудования по каталогам и его модернизация
2.2 Выбор конструкционного материала и механический расчет оборудования
3 Разработка принципиальной технологической схемы водоподготовки
3.1 Оформление основных, вспомогательных стадий водоподготовки, обезвреживания и утилизации отходов
3.2 Автоматизация отделения водоподготовки в производстве водки
3.3 Полное описание технологической схемы водоподготовки
4 Компоновка оборудования
5 Разработка способов монтажа и ремонта оборудования
6 Решение задач промышленной экологии
7 Мероприятия по безопасности жизнедеятельности и производственной санитарии
7.1 Введение к разделу “Безопасность жизнедеятельности”
7.2 Основные требования к конструкции здания, вспомогательных и подсобных помещений с учетом нормативов площадей для работающих и оборудования
7.3 Характеристики сырья, опасностей и вредностей на проектируемом объекте
7.3.1 Токсичность веществ и материалов, ПДК, класс опасности, допустимые выбросы в атмосферу и водоемы
7.3.2 Неблагоприятные факторы
7.4 Общие требования безопасности к производственному оборудованию
7.4.1 Машины и аппараты, работающие под давлением
7.4.2 Выбор и расчет предохранительных устройств
7.4.3 Герметичность аппаратуры и ее контроль
7.4.4 Ограждения, блокировочные и предохранительные устройства
7.5 Классификация производства по взрывной, взрывопожарной и пожарной опасности
7.5.1 В соответствии со СНиП указать признаки и установить категорию производства, определить класс взрывопожарных зон
7.6 Электробезопасность
7.6.1 Характеристика используемой электроэнергии
7.6.2 Класс помещения по опасности поражения работающих электрическим током, класс по ПУЭ
7.6.3 Меры электробезопасности, используемые в проекте
7.6.4 Расчет заземляющего контура
7.7 Расчет производственного освещения
7.7.1 Расчет общего равномерного освещения линии
7.8 Пожарная профилактика
7.9 Микроклимат. Выбор параметров. Способы поддержания микроклимата в установленных пределах
7.10 Молниезащита
7.10.1 Определение категории объекта по молниезащите
7.10.2 Выбор исполнения молниезащиты
8 Экономическое обоснование проекта
8.1 Краткая характеристика цеха. Цели и задачи проекта
8.2 Обоснование годового выпуска продукции производственной мощностью объекта
8.2.1 Расчет проектируемого выпуска продукции за год
8.3 Расчет капиталовложений в проект
8.4 Составление калькуляции себестоимости годового объема производства до реализации проекта
8.5 Составление калькуляции себестоимости годового объема производства после реализации проекта
8.6 Расчет денежных потоков проекта
8.7 Расчет показателей эффективности проекта
8.7.1 Расчет чистого дисконтированного дохода проекта
8.7.2 Расчет индекса доходности проекта
8.7.3 Определение внутренней нормы доходности проекта
8.7.4 Расчет срока окупаемости капиталовложений в проект
8.8 Сводная таблица показателей эффективности проекта
ВЫВОДЫ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

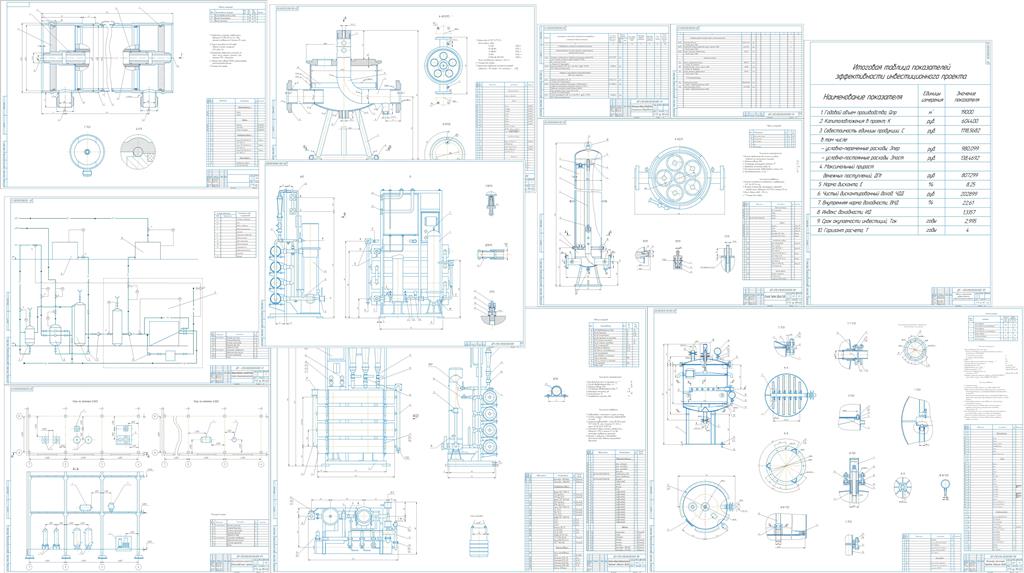

Состав: Установка мембранная (ВО), установка мембранная (ВО, 2-5 лист), Днище, Фильтр песочный (ВО), Технологическая схема, Компоновка, разделитель, фильтр, Спецификации на средства автоматизации, Таблица экономических показателей, ПЗ Язык документа

Софт: КОМПАС-3D 11

Каталог / Промышленность / МАПП / Конструктивная разработка и модернизация мембранного аппарата для водоподготовки в производстве ликеро-водочной продукции мощностью 19000 м3/год

Просмотр файлов
Установка мембранная А0.cdw
Установка мембранная лист 2_5.cdw
Фильтр1.cdw
Фильтр песочный А0.cdw
экономика.cdw
Диплом.doc
Днище.cdw
Компоновка.cdw
разделитель 200_5.cdw
Спец1.cdw
Спец2.cdw
Тех_схема.cdw
