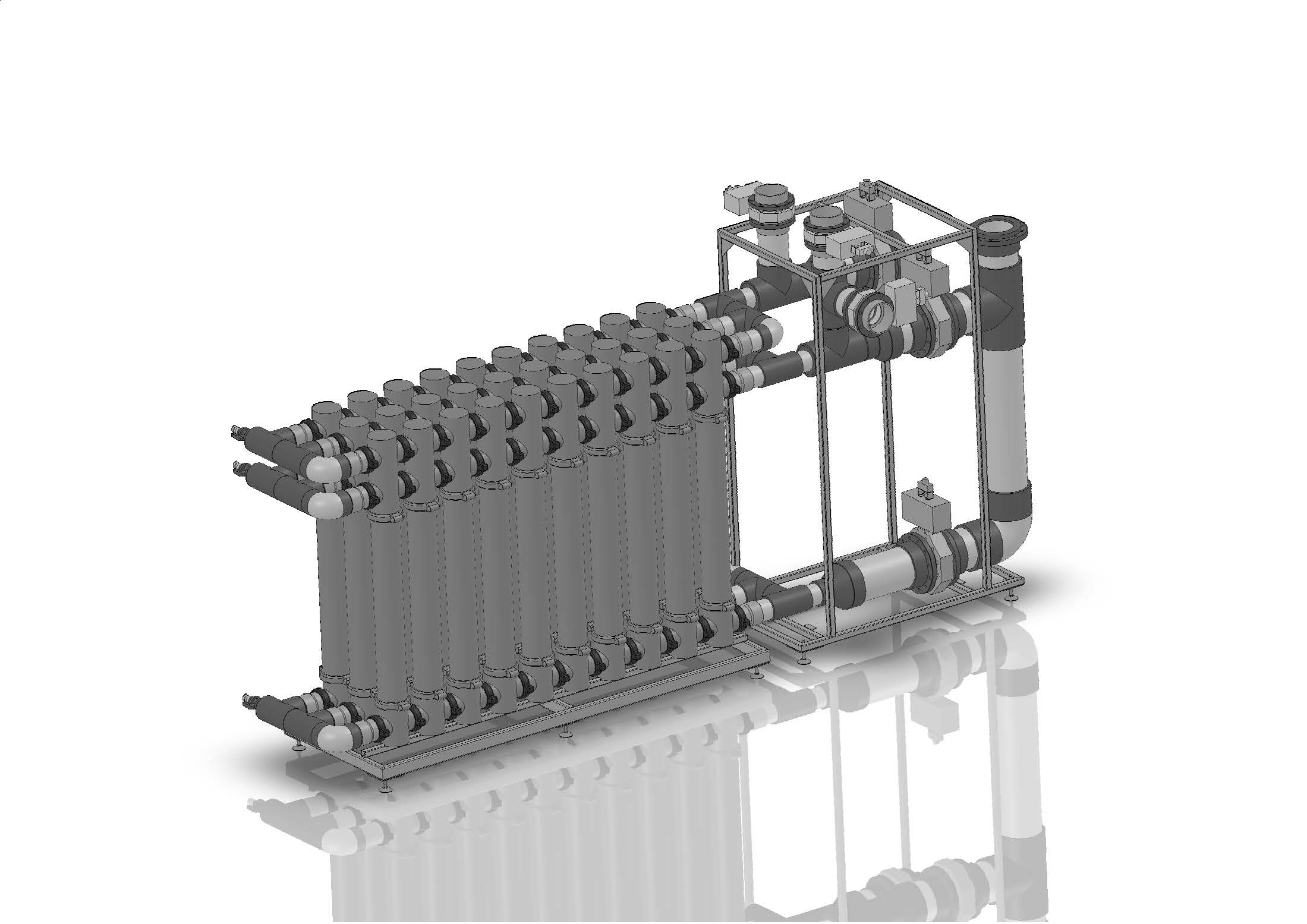

Установка ультрафильтрации

Ультрафильтрация предназначена для промышленной водоподготовки расход 80м3/час удерживает механические примеси.

Состав: 3D Сборка

Софт: SolidWorks 2015

Файлы:

дисковый затвор c пневмоприводом PVC-U.SLDPRT

Рама питательного блока 3ряд 1 блок.SLDPRT

Свободный фланец PN 10-16.SLDPRT

Шпилька M16 DIN976-1.SLDPRT

Переходное кольцо PVC-U.SLDPRT

Pipe_12-Питательный блок 3 ряда одна сторона.sldasm

Питательный блок 3 ряда одна сторона.sldasm

Рама БФМ 30 мембран.SLDPRT

Адаптер фланцевый PVC-U.SLDPRT

BIS M16.SLDPRT

шаровой кран.SLDPRT

Мембрана Norit X-line.SLDPRT

Victaulic_Style 75.SLDPRT

Штуцер для шланга PVC-U.SLDPRT

Гайка ГОСТ 5915-70.SLDPRT

Перход Victaulic PVC-U Аделант.SLDPRT

X-Line 30 модулей с питатьлем.SLDASM

Pipe_14-X-Line 30 модулей.sldasm

Равносторонний тройник PVC-U.SLDPRT

Отвод 90 PVC-U.SLDPRT

Шайба ГОСТ 11371-78.SLDPRT

Опора под раму_нж.SLDPRT

Переходная муфта PVC-U.SLDPRT

Шпилька М20 DIN976-1.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
