Вентиль служит для регулирования расхода жидкости, пропускаемой по трубопроводу.

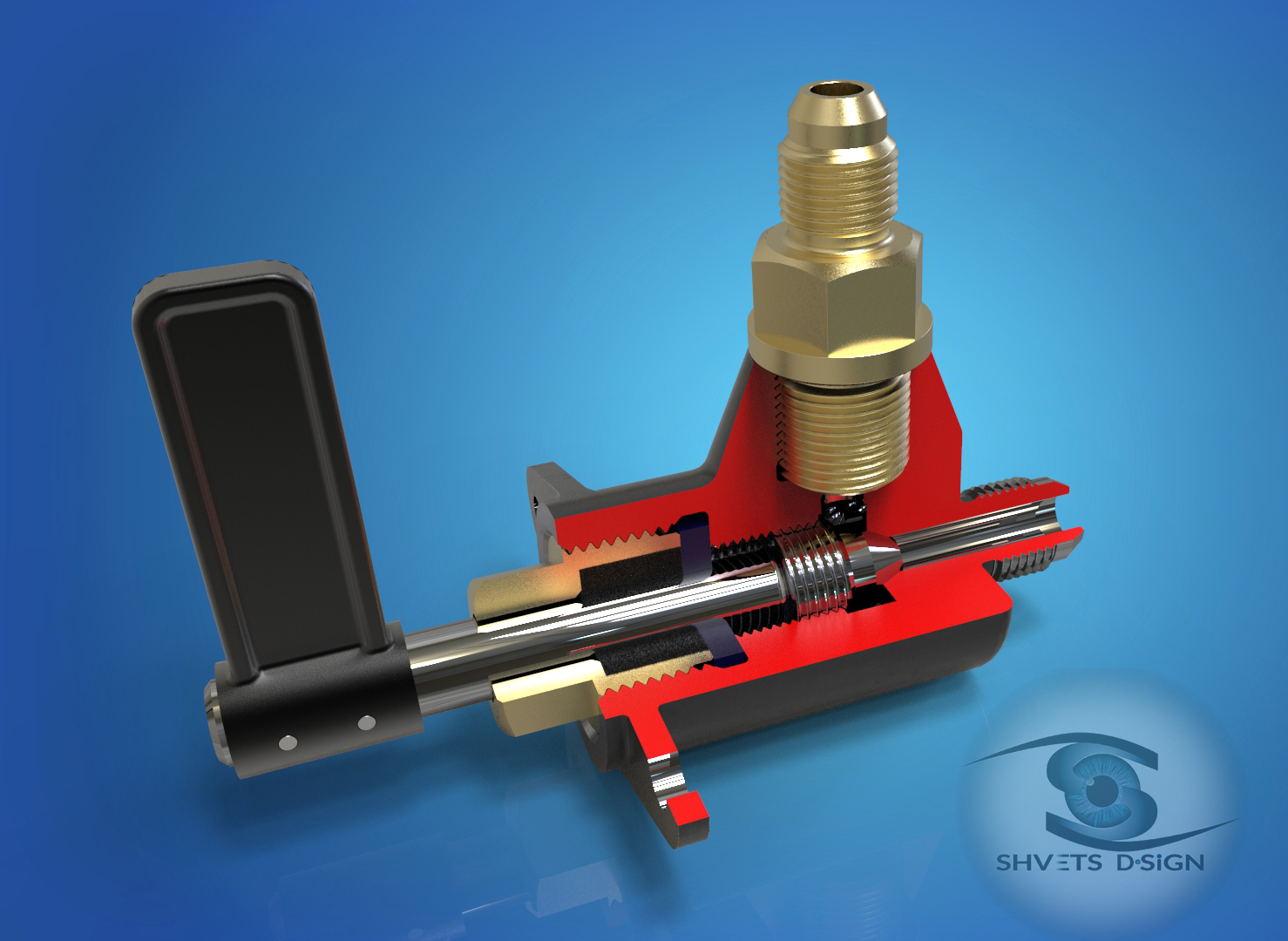

При вращении рукоятки шпиндель перемещается вдоль своей оси, увеличивая или уменьшая зазор между коническими поверхностями шпинделя и корпуса, тем самым меняя расход пропускаемой жидкости. При плотном прижатии конуса шпинделя к конусной фаске корпуса - расход равен нулю.
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Вентиль в сборе
Вентиль в сборе
0
0
66
2
0
30
Содержимое архива
-
Штуцер.par
-
Шайба.par
-
Вентиль.stp
-
Прокладка.par
-
Шпиндель.par
-
Крышка.par
-
Корпус.par
-
рукоятка.par
-
Вентиль.asm
-
уплотнение.par
