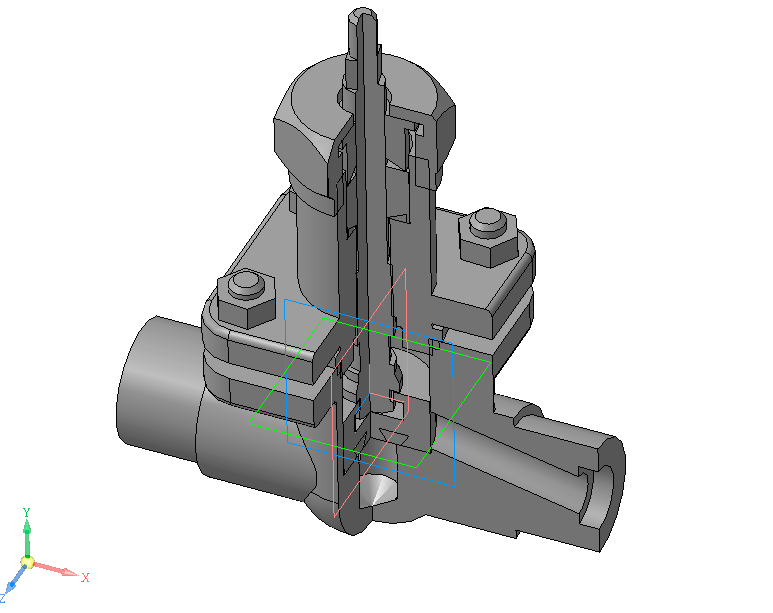

Вентиль запорный цапковый 15с9бк 3D

0
101
1793
16
0

Запорный вентиль цапковый 15с9бк. используется для перекрытия трубопроводов холодильных установок. так же используется для полного перекрытия подачи газа. Имеет широкий диапазон рабочих параметров.
Данный вентиль состоит из 12 деталей.
корпус - штампованный изготовленный из стали
Крышка - изготовлена из ковкого чугуна, имеет центральное резьбовое отверстие для ввертывания шпинделя
Золотник - изготовлен из стали имеет баббитовое уплотнение
Шпиндель - изготовлен из стали, ввертывается в крышку резьбовой частью М14
Накидная гайка - изготовленная из ковкого чугуна, резьба М33
Втулка сальниковая - изготовлена из стали
Шайба специальная - изготовлена из стали
Набивка - изготовлена из асбеста с пропиткой спец. составом
Прокладка - изготовлена из паронита
уплотнение - изготовлено из баббита
Гайка М10 ГОСТ 5915-70 (4шт)
Шпилька М10х22 ГОСТ 22032-76 (4шт)



Автор
Dmitriiii
Дата
02.11.2016
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 15 Как открыть?
Содержимое архива
  • втулка сальников 6.m3d
  • КОРПУС.m3d
  • крышка.m3d
  • гайка 11.m3d
  • шайба 7.m3d
  • шпиндель.m3d
  • Технологическая сборка разрез.t3d
  • Технологическая сборка.t3d
  • прокладка 9.m3d
  • Деталь.m3d
  • уплотнение 10.m3d
  • золтник.m3d
  • накидная гайка 5.m3d
  • набивка 8.m3d
  • шпилька 12.m3d
