Внутренний водопровод и канализация 12 этажного жилого дома

Санкт-Петербургский Государственный Архитектурно-строительный Университет
Кафедра городского хозяйства, землеустройства и кадастров
Курсовой проект по дисциплине "Инженерные сети и оборудование"
На тему: "Внутренний водопровод и канализация жилого дома"
Санкт-Петербург 2015

В курсовой работе представлен проект двухсекционного жилого дома. Конструктивная схема – продольные несущие стены. Толщина наружных стеновых панелей 300 мм. Толщина внутренних стеновых панелей 150 мм. Плиты перекрытия – сборные, железобетонные. Плиты покрытия – железобетонные, ребристые.
Исходные данные:
1 Объект – жилой дом. Этажность - 12эт
2 Высота этажа, 2.8м
3 Толщина перекрытия, 0.3м
4 Отметка двора участка, 30,0м
5 Высота подвала, 2м
6 Отметка земли у колодца городского водопровода, 30,0м
7 Отметка пола подвала, 28,7м
8 Отметка верха трубы городского водопровода, 28,4м
9 Диаметр городского водопровода, 300мм
10 Минимальный напор в городском водопроводе, 56м
11 Отметка земли у колодца городской канализации, 30,0м
12 Отметка лотка в колодце городской канализации, 27,2м
13 Диаметр городской канализации, 400мм
14 Глубина промерзания грунта, 1,1м

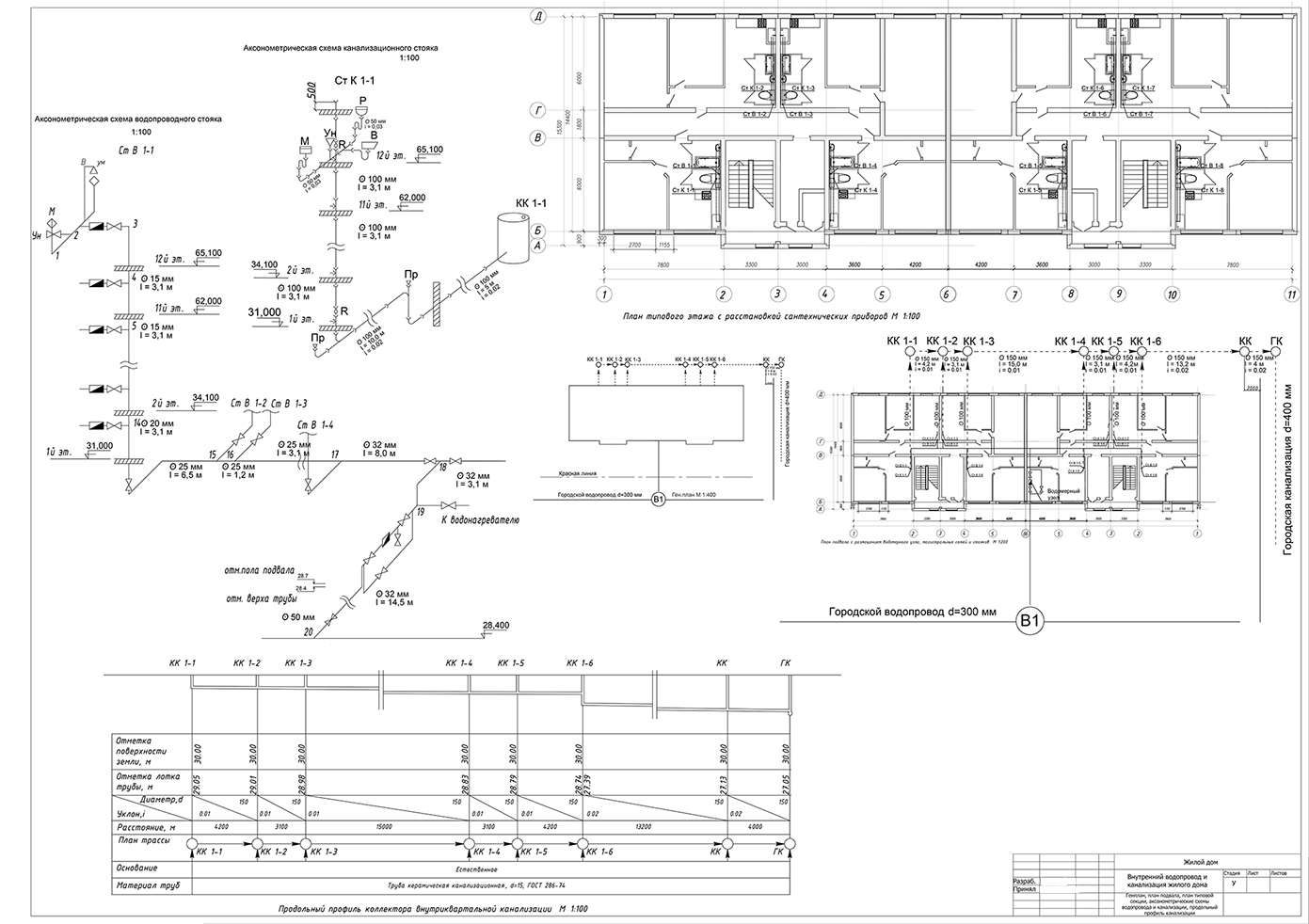

Состав: 1 лист (Генплан, план подвала, план типовой секции, аксонометрические схемы водопровода и канализации, продольный профиль канализации), ПЗ Язык документа

Софт: AutoCAD 2007

Файлы:
пояснительная записка.docx
инжен.сети.dwg
таблицы.docx
