Водопровод и канализация жилого 5 этажного 4-х подъездного дома, внутренние сети

0
0
27
0
0

водопровод и канализация жилого 5 этажного 4-х подъездного дома, внутренние сети хоз бытовой (К1), ливневой (К2) канализации и водопровода В1, насосные и водомерные узлы

Общие указания.

Рабочий проект внутренних сетей водоснабжения и канализации выполнен на основании:
- задания на проектирования, утвержденного заказчиком;
- СП РК 4.01-101-2012 "Внутренний водопровод и канализация зданий, сооружений",
- СН РК 4.01-01-2011 "Внутренний водопровод и канализация зданий";
- СН РК 3.02-01-2011 "Жилые здания";
- инженерно-геологических условий выданных ТОО « »;
- архитектурно-строительных чертежей.

Данным проектом предусмотрено:
- система хозяйственно-питьевого водопровода;
- система горячего водоснабжения;
- система бытовой канализации до первого колодца;
- система производственный канализации напорный;
- система внутреннего водостока.

Расчет водопотребления и водоотведения выполнен по СП РК 4.01-101-2012 "Внутренний водопровод и канализация зданий, сооружений".

Исходные данные:
- количество жителей в жилого дома (4-х подъезд. тип-2) - 210 человека (согласно задания технолога.)
- высота здания от уровня земли - 14,90 м согласно Технического регламента «Общие требования к пожарной безопасности» Главы 2., п.5, п.п.4..
- гарантированный напор в сети составляет Нгар. =0.1МПа (согласно ТУ №3-6/2114 от 08.10.2021г выданных ТОО "Управление строительства г.Нур-Султан").

Согласно отчета об инженерно-геологических условиях в пределах площадки по номенклатурному виду выделено два инженерно-геологических элемента (ИГЭ):
первый ИГЭ - суглинок коричневого цвета, от твердой до мягкопластичной консистенции, с прослоями линзами песка.
второй ИГЭ - супесь коричневого цвета, от твердой до пластичной консистенции, с прослоями линзами песка.
Нормативная глубина промерзания, м: суглинки и глины - 1,71;
супеси, пески мелкие и пылеватые - 2,08;
пески средние, крупные и гравелистые - 2,22;
для крупнообломочного грунта - 2,53.
Подземные воды(типа верховодки) на исследуемом участке , вскрыты на глубине 0,2-3,3 м.
Абсолютные отметки установившегося уровня 353,91-355,93.
Район не сейсмоактивен - СП РК 2.03-30-2017
Внутриплощадочные сети водоснабжения и канализации выполняются по отдельному проекту.

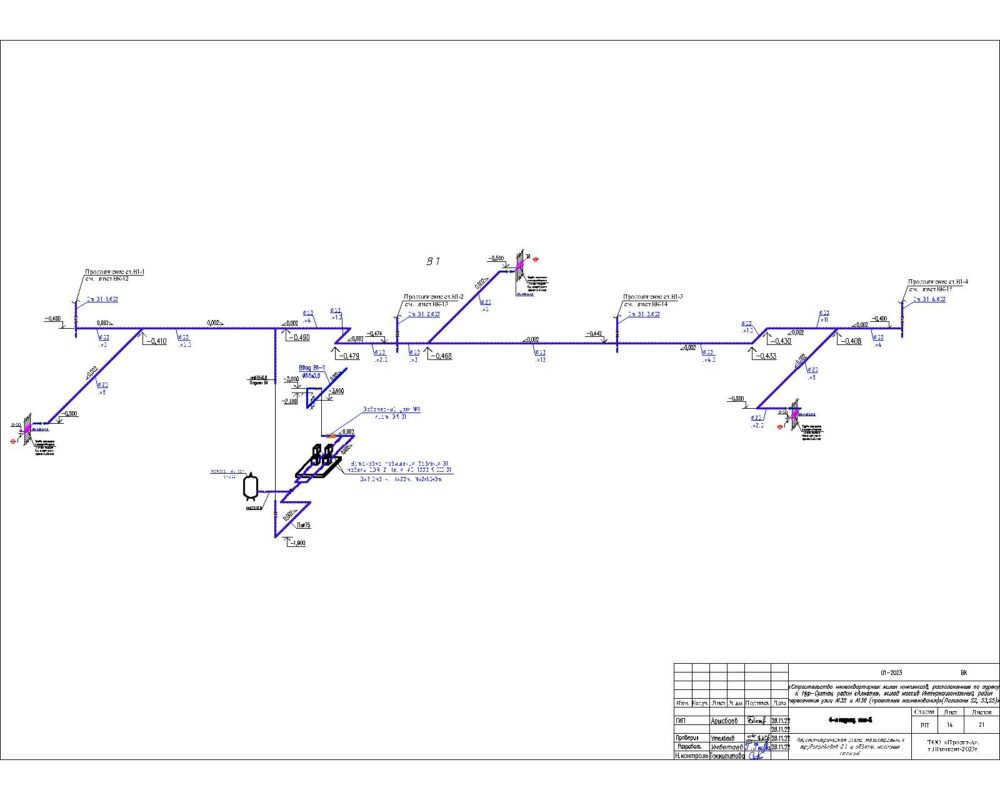

Хозяйственно-питьевой водопровод.

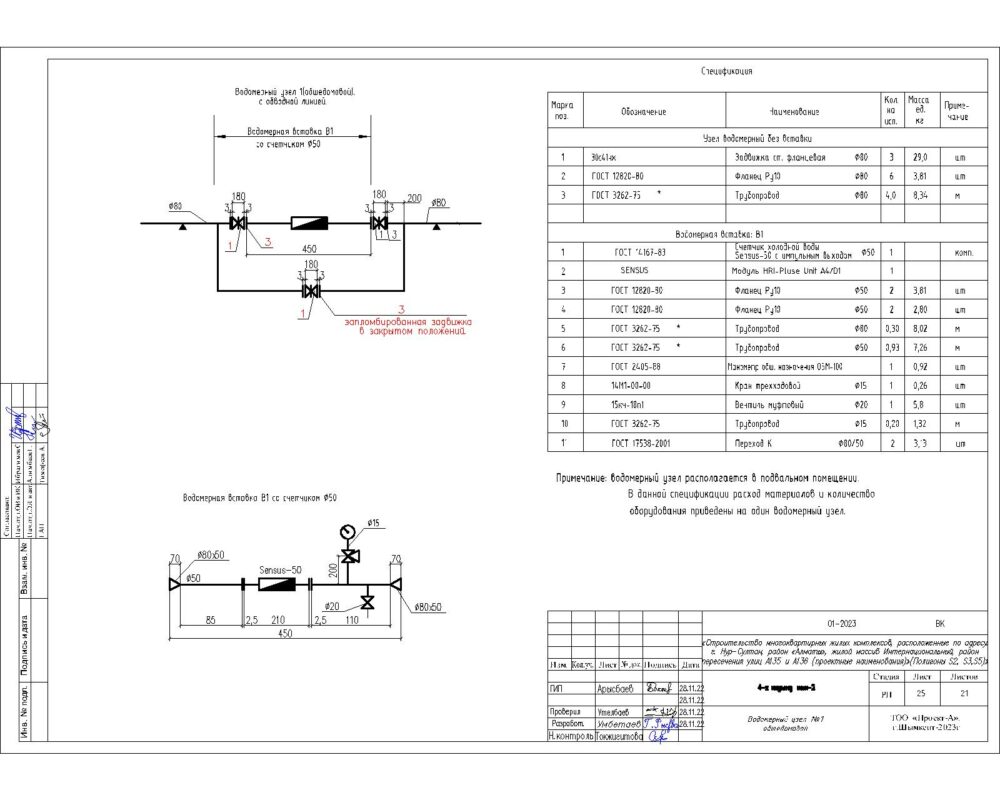

На вводе в здание установлен общедомовой водомерный счетчик с обводной линией. На обводной линии следует устанавливать задвижку, опломбированную в закрытом положении.
Магистральные трубопроводы, проложенные по подвалу, стояки и трубопроводы, проложенные в шахтах, изолируются гибкой трубчатой изоляцией "К-flex".
Жилой дом.

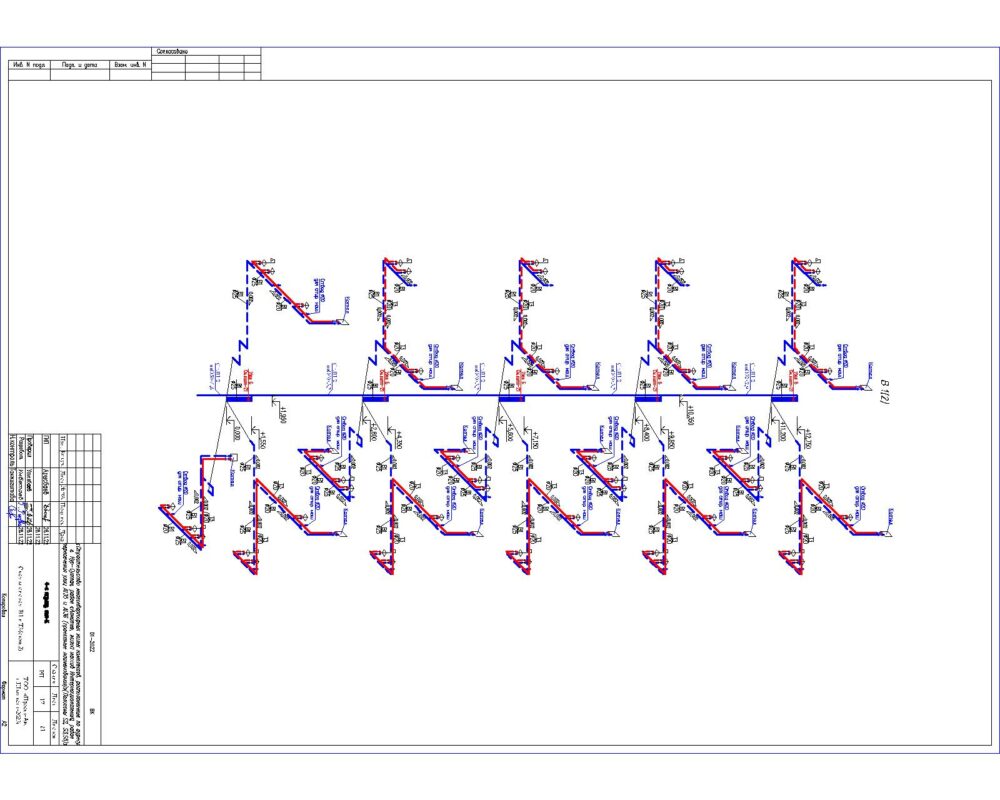

Хоз-питьевой водопровод выполнен:
-- разводка к санитарно-техническим приборам из полипропиленовых труб.
- водомерный узел с обводной линией.
- поливочные краны по периметру здания;
- вводы - из стальных электросварных труб по ГОСТ 10704-91;
- разводка по подвалу и стояки - из полипропиленовых труб;
- разводка по квартирам - из полипропиленовых труб. На сети хоз-питьевого водопровода установлена запорная арматура на вводе в здание, у оснований стояков, на ответвлениях в каждую квартиру. Схема сети тупиковая. Прокладка труб по жилой части дома принята открытая.
По заданию на проектирование поквартирные водомерные счетчики устанавливаются в шахтах в лестничном клетке на каждом этаже.
Напор в точке подключения к городским сетям согласно технических условий - 10,0м. Для подачи воды в проекте предусмотрена установка повышения давления модель COR-2 Helix VE 1003/K/CCE-01, на базе двух горизонтальных насосов Wilo с частотным регулированием. Технические характеристики установки повышения давления в системе В1: Q=7,5 м3/ч, Н=28,0м, N=2х1,5 кВт.
Внутреннее пожаротушение непредусматривается:
- высота здания согласно Технического регламента «Общие требования к пожарной безопасности» Главы 2., п.5, п.п.4. составляет 17,80 м. Поэтому высота жилого здания не соответствует требованиям Табл.1 CП РК 4.01-101-2012, согласно п.4.2.7 CП РК 4.01-101-2012 в зданиях и помещениях, объемом или высотой менее указанных в табл. 1* и 2 внутренний противопожарный водопровод не требуется.

Горячее водоснабжение.
Горячее водоснабжение из теплообменника (см. раздел "ОВ").
Трубопроводы горячей воды выполнены из полипропиленовых труб.
Труба напорная из полипропилена PP-R армированная SDR 6 PN 40,32,25 и 20 ГОСТ 32415-2013.
На сети установлена запорно-регулирующая арматура.



Автор
Georgiyalex
Дата
08.10.2024
Язык
Русский
Состав

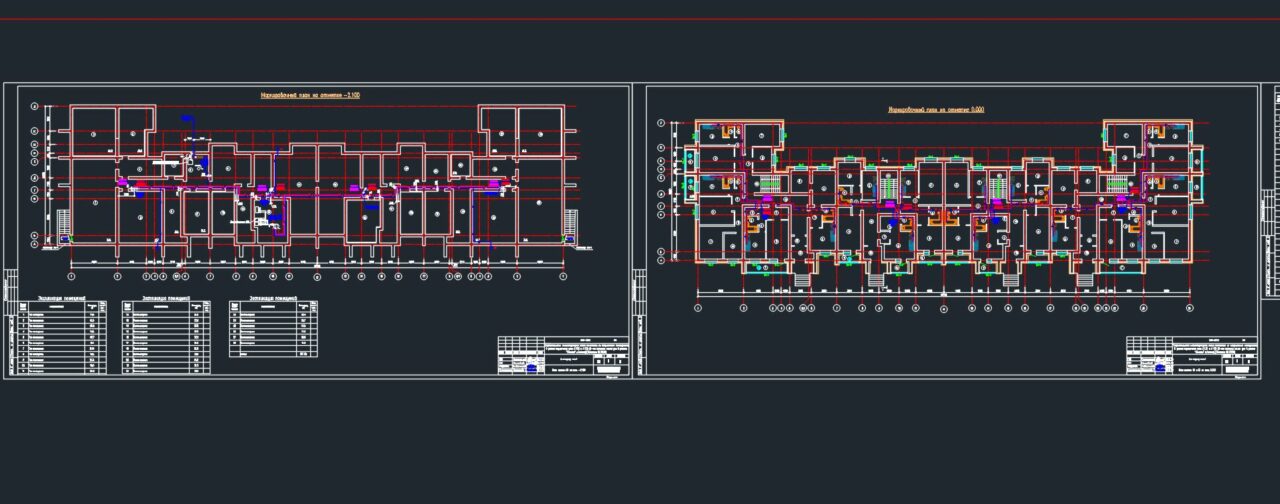

общие данные, поэтажные планы, схемы, насосные и водомерные узлы, спецификации
Софт
AutoCAD 2023 Как открыть?
Содержимое архива
  • ВК 4-х подъезд.тип-2.dwg
