Внутренний водопровод и канализация трехэтажного жилого здания

НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Кафедра водоснабжения и водоотведения
Расчетно-графическая работа по дисциплине «Водоснабжение и водоотведение»
на тему:
«Внутренний водопровод и канализация жилого здания»
Нижний Новгород – 2018 г.

1.Исходные данные. Характеристика объекта.
Проектируется жилое здание, оборудованное внутренним водопроводом и канализацией, с ваннами и централизованным горячим водоснабжением с числом водопотребителей U – по расчету (рассчитано по норме 9..12 м2 полезной площади на 1 жителя). Подготовлены градостроительные решения по выбору местоположения здания и указаны согласованные (предположительные) точки подключения к городским инженерным сетям.
Здание состоит из 3 жилых секций. План типового этажа и план подвала – вариант №8. Число этажей в здании – 3. Высота этажа (от пола до пола при толщине перекрытия 0,3 м) – 3,0 м. Высота подвала (до пола первого этажа) – 2,8 м. Отметка пола первого этажа Z1эт – 0.000.
Участок магистральной В1 распределительной сети имеет диаметр (номинальный размер) трубопровода Dв1= 200 мм. Глубина промерзания грунта hпр= 1,4 м. Гарантированный напор Hg=22,2 м. Участок уличной канализационной сети имеет диаметр трубопровода Dк1=400 мм. Глубина заложения лотка канализационного колодца h=4,05 м.
Графическая часть содержит план типового этажа, аксонометрическую схему, генплан участка. Бонусом варианты аналогичных ргр

Содержание
1.Исходные данные для проектирования 3
2. Проектирование и расчет внутренней системы водопровода
2.1. Выбор системы и схемы холодного водопровода 4
2.2. Расчет системы внутреннего холодного водопровода 4
2.3 Построение аксонометрической схемы внутреннего водопровода. 5
2.4. Гидравлический расчет системы внутреннего водопровода 7
2.5. Выбор типа и калибра водосчетчика 8
2.6. Определение требуемого напора в системе внутреннего водопровода 10
2.7. Анализ работы системы внутреннего водопровода 10
3. Проектирование и расчет внутренней канализации
3.1. Выбор системы водоотведения
3.2 Конструирование внутренней сети водоотведения 10
3.3. Определение расчетных расходов
3.4.Конструирование системы дворовой канализации 12
3.5 Гидравлический расчет дворовой канализации 12
Список используемой литературы 15

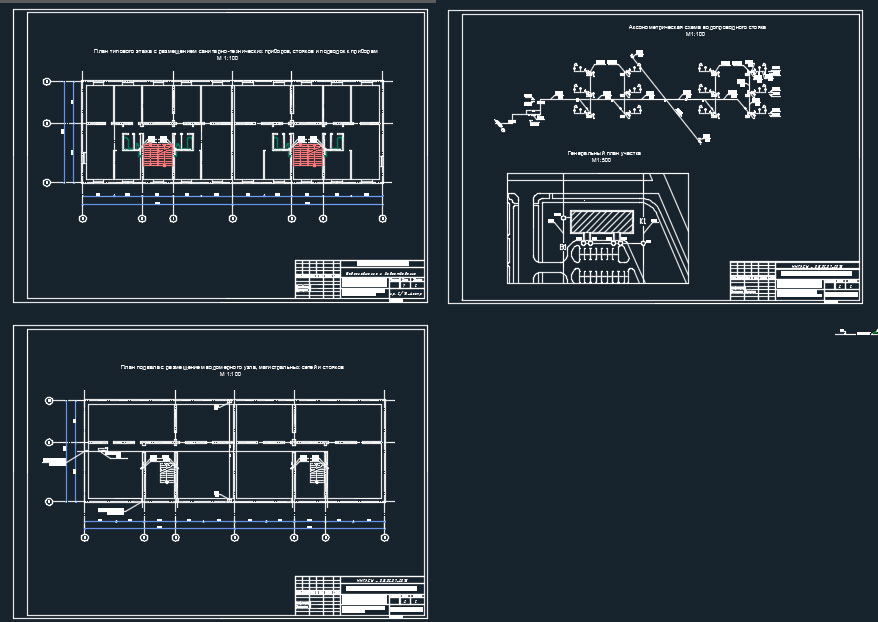

Состав: Пояснительная записка, план типового этажа, генеральный план участка, план подвала, аксонометрическая схема. Язык документа

Софт: AutoCAD 13

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Внутренний водопровод и канализация трехэтажного жилого здания

НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО.doc
Chertezh_ViV (1).dwg
