Внутренний водопровод и канализация жилого дома N°74 по ул. Новокузнецкой в микрорайоне N°5 жилого района "Южный" в г. Запорожье

Горячее водоснабжение предусмотрено от индивидуального источника теплоснабжения в каждой квартире
Расчёт систем водопровода и канализации произведён по ДБН В.2.5-64:2012.
Чертежи разработаны в соответствии с действующими нормами, правилами и стандартами.
Противопожарные мероприятия не предусмотрены согласно ДБН В.2.5-64:2012 п.6.2.
Водоснабжение жилого дома предусмотрено через повысительную насосную станцию. В водопроводной насосной станции располагаются насосы хозяйственные и дренажные производства фирмы «WiIo».
Перечень видов работ, для которых необходимо составлять акты освидетельствования скрытых работ:
а) готовность ниш, борозд и каналов для прокладки в них .трубопроводов и установки санитарнотехнических приборов;
б) правильность уклонов, гибки труб и установки санитарно-технических приборов;
в) правильность установки и исправное действие арматуры, предохранительных устройств автоматики и контрольно-измерительных приборов.
Проектом предусмотрена тепловая изоляция трубопроводов.
9Монтаж внутренних систем следует производить в соответствии с требованиями ДБН А.3.1-5-2009, техническими требованиями и инструкциями по монтажу.
Охрана окружающей среды: выбросы, загрязняющие атмосферу, почву и водные объекты, отсутствуют.
На площадке строительства выявлены неравномерно-сжимаемые грунты с высоким уровнем грунтовых вод.
Расположение пожарных гидрантов смотри на листе ГП.
Для учета расхода воды и расчета с КП "Водоканал" предусмотрена установка квартирных водомерных счетчиков, домового коммерческого прибора учета холодной воды и прибора учета на полив зеленых насаждений в техподполье.

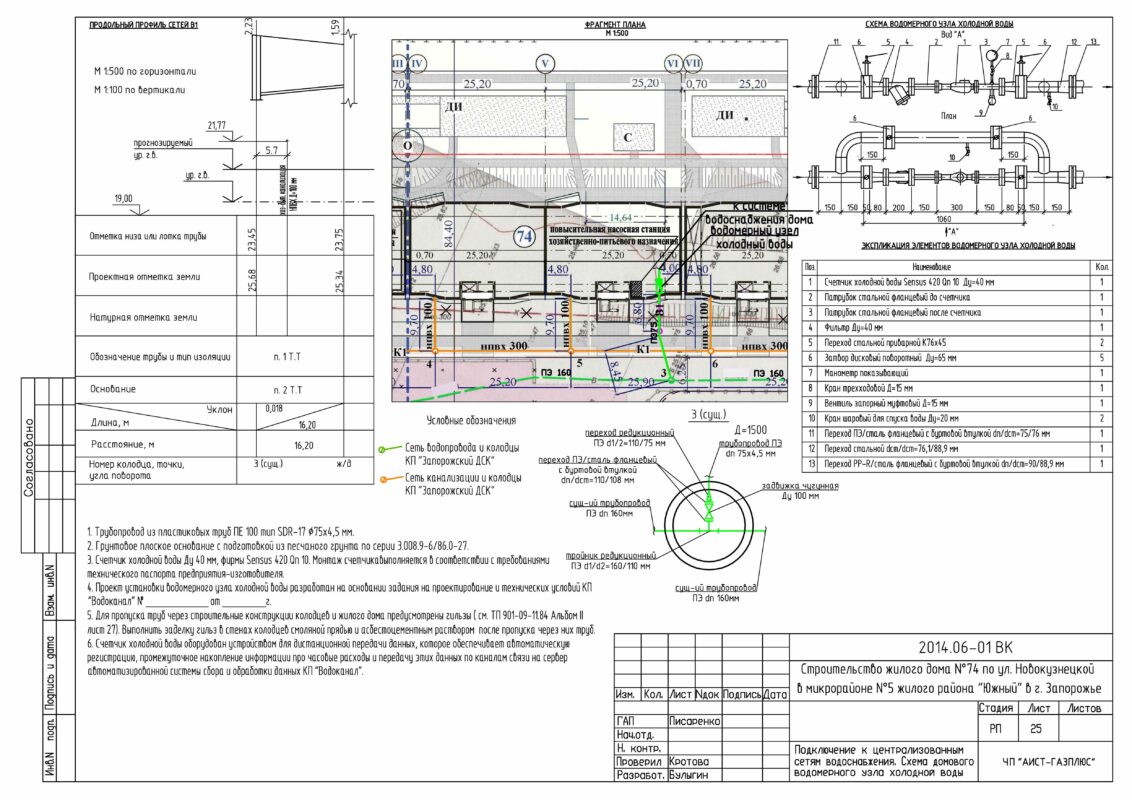

Состав: Чертежи раздела ВК (планы техподполья, этажей и кровли, схемы водопровода и канализации на отметках ниже и выше нуля, схемы стояков водопровода и канализации, выпуски канализации, квартирный и общий домовой узел учета холодной воды, узел подключения к централизованным сетям водоснабжения) Язык документа
