Водохранилищный узел гидротехнических сооружений

Белорусская государственная сельскохозяйственная академия
кафедра гидротехнических сооружений и водоснабжения
Курсовой проект по дисциплине «Гидротехнические сооружения»
На тему: «Водохранилищный узел гидротехнических сооружений»
Горки 2012

Исходные данные:
Согласно исходным данным работы строительства водохранилищного узла гидротехнических сооружений является город Могилев.
Район строительства подвергся комплексным изысканиям. Были получены необходимые данные для составления проекта.
В результате геодезической съёмки получен рельеф местности (см. планшет №8). Он характеризуется максимальным уклоном imax=0,1 , минимальным уклоном imin=0,005 и средним уклоном icp=0,05
Грунт залегающий в данном районе представляет в бортах:
Растительный слой – 0,15м;
Супесь твёрдая – 5,4 м;
Суглинок мягкопластичный – 4,3м.
Глина полутвердая – 8,0м.
В пойме:
Торф слаборазложившийся – 2,3м.
Песок мелкий– 3,0м.
Суглинок мягкопластичный – 6м и более.

СОДЕРЖАНИЕ
Введение 3
1. Природные условия объекта: топографические, геологические, гидрологические, гидрогеологические. 4
2. Назначение и состав гидроузла 5
3. Грунтовая плотина 5
3.1. Выбор створа, типа и обоснование конструкции
грунтовой плотины 5
3.2 Определение основных размеров плотины 6
3.3 Обоснование и расчет крепления откосов плотины 8
3.4. Обоснование и выбор типа дренажных устройств грунтовой
плотины 9
3.5. Фильтрационный расчёт 13
3.6. Статический расчёт откоса 16
3.7 Расчёт осадки грунтовой плотины 19
3.8. Таблица объёмов работ по плотине 20
4. Водосбросное сооружение 21
4.1. Выбор трассы и типа, обоснование и описание конструкции 21
4.2. Гидравлический расчет 22
4.3. Гидротехнический расчет 25
4.4. Статический расчет 27
4.5. Таблица объемов работ 30
5. Водоспускное сооружение 30
5.1. Выбор трассы и типа, обоснование и описание конструкции 30
5.2. Гидравлический расчет 31
5.3. Таблица объемов работ 36
6. Сводная таблица объемов работ и технико-экономические расчеты по гидроузлу 37
7. Организация и технология производства работ по гидроузлу 38
8. Литература 40

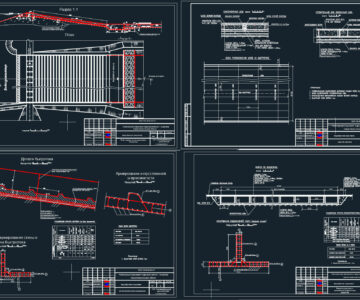

Состав: Траншейный водосброс, план, разрезы, узел, ПЗ Язык документа

Софт: КОМПАС-3D 2013

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водохранилищный узел гидротехнических сооружений

ГТС\ГТС.cdw
ГТС\КУРСАЧ ГТС.docx
ГТС
