Речные гидротехнические сооружения

Дальневосточный федеральный университет
Кафедра гидротехнического строительства
Курсовой проект по дисциплине " Речные гидротехнические строения"
на тему " Речные гидротехнические строения"
Владивосток 2015

Оглавление
Введение 3
1 Проектирование бетонной глухой плотины 4
1.1 Определение ширины основания плотины назначение класса сооружения 4
1.2 Расчёт отметки гребня плотины 5
1.3 Конструирование глухой бетонной плотины 10
1.4 Расчёт устойчивости гравитационной плотины на сдвиг 14
1.5 Подбор марки бетона 35
2 Проектирование бетонной водосливной плотины 37
2.1 Определение максимальных расходов в створе гидроузла 37
2.2 Определение бытовой глубины в реке 38
2.3 Расчет водосливного фронта 39
2.3.1 Выбор профиля водосливной плотины и назначение коэффициентов расхода 39
2.3.2 Расчет ширины водосливного фронта 39
2.3.3 Подбор числа пролетов и их размеров 40
2.3.4 Проверка пропускной способности водослива на пропуск основного 42
2.3.5 Проверка пропускной способности водослива на пропуск основного 43
2.3.6 Определение отметки гребня водослива 44
2.4 Конструирование водосливной плотины 44
2.5 Расчет сопряжения бьефов за водосливом 47
2.5.1 Назначение схемы сопряжения бьефов 47
2.5.2 Расчет дальности отлета струи 48
3 Пропуск строительных расходов. 49
3.1 Очередь строительства и схема пропуска строительных расходов 49
3.2 Расчёт отметки гребня перемычки первой очереди 49
3.3 Расчёт отметки гребня перемычки второй очереди 51
4 Определение объема бетона на устройство гидроузла 54
Заключение 55
Список литературы 58

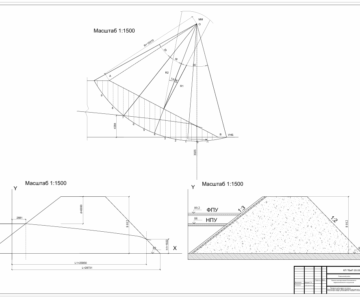

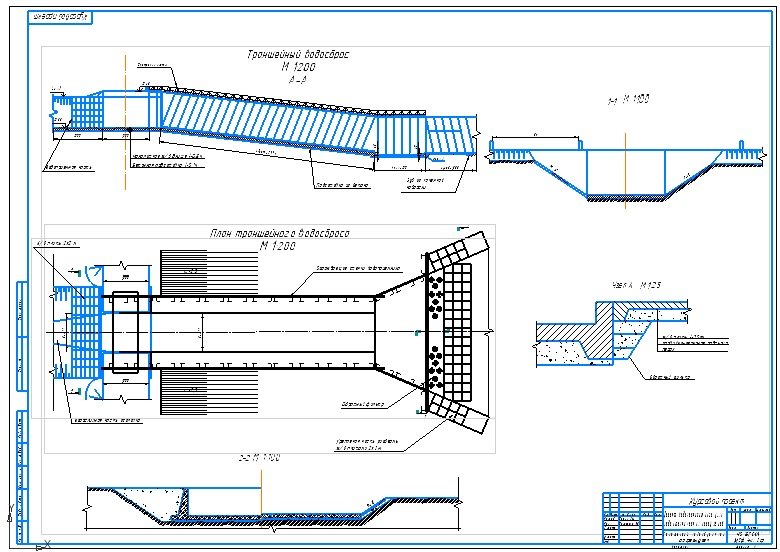

Состав: Поперечный профиль створа плотины. План гидроузла М1:5000; схема пропусков строительного расхода М1:5000. Разрезы: А-А М1:1000, Б-Б М1:1000. Узел 1 М1:50. Язык документа
