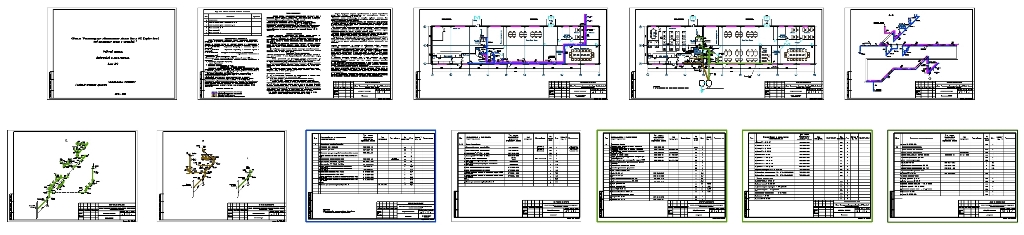

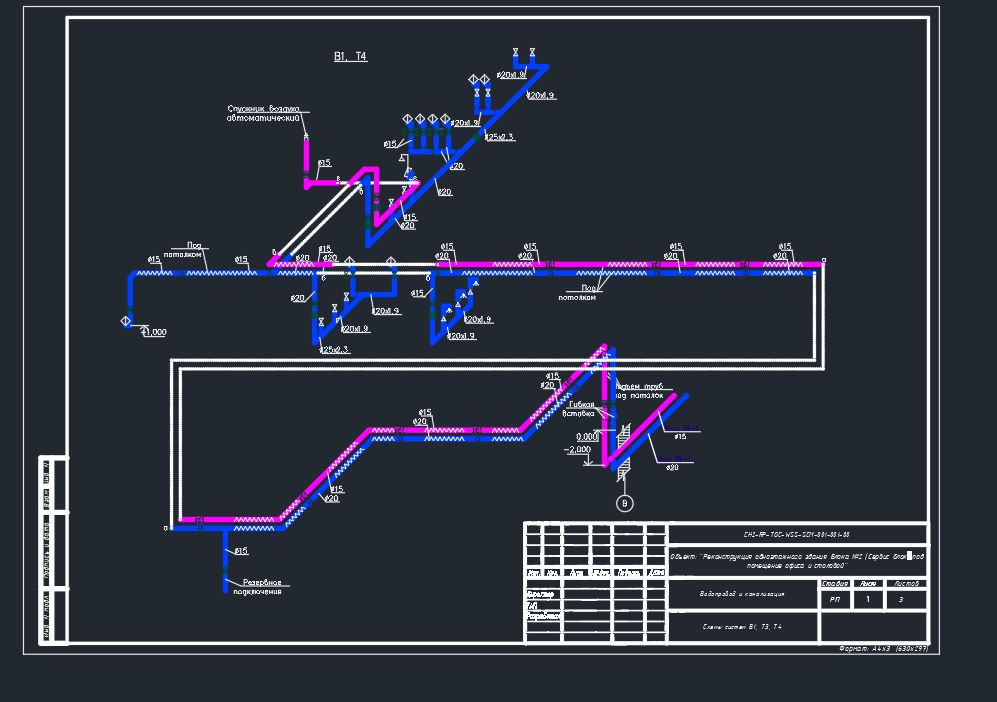

Водопровод и канализация для здания офиса и столовой, со спецификацией и аксонометрией.
Водоснабжение и канализация
Раздел "Водоснабжение и канализация Объект: "Реконструкция одноэтажного здания Блока №2 (Гараж) под помещение офиса и столовой на территории ТЭЦ-2 г. Алматы"
выполнен на основании задания на разработку проекта и в соответствии с требованиями государственных нормативов, действующих в Республике Казахстан:
СП РК 4.01-101-2012 "Внутренний водопровод и канализация зданий и сооружений";
СН РК 4.01-01-2011 "Внутренний водопровод и канализация зданий и сооружений";
СН РК 4.01-05-2002 "Инструкция по проектированию и монтажу сетей
водоснабжения и канализации из пластмассовых труб".
Сейсмичность района строительства 9 баллов.
Максимальная глубина проникновения нулевой изотермы в грунт- 135 см.
В проекте предусматриваются следующие системы водоснабжения и канализации:
- хозяйственно - питьевой водопровод;
- горячее водоснабжение;
- канализация бытовая;
- канализация производственная от кухни.
Хозяйственно - питьевой водопровод
Источником водоснабжения является существующая внутриплощадочная сеть водоснабжения. Качество подаваемой воды должно соответствовать СанПиН 2.1.4.1074-01. Тупиковая система водопровода запроектирована для подачи воды к санитарным приборам здания и мойкам кухни.

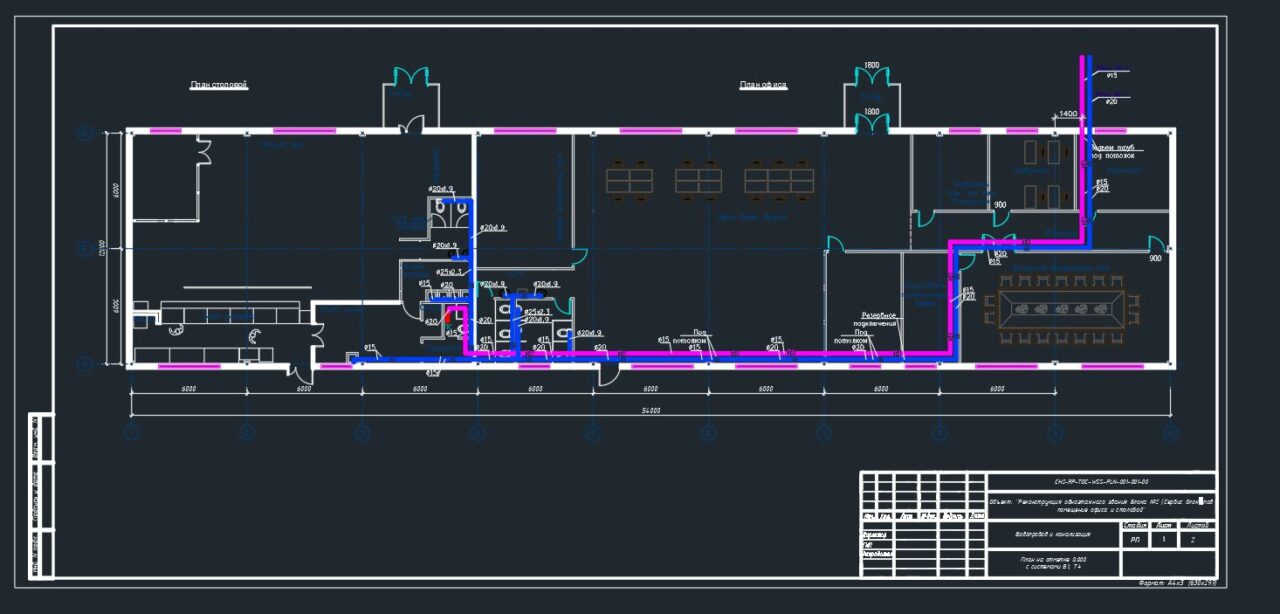

Для здания предусмотрен один ввода водопровода диаметром 20 мм из стальных водогазопроводных оцинкованных труб по ГОСТ 3262-75. Ввод водопровода расположен в осях 2-3.
Магистральные трубопроводы и стояки запроектированы из стальных водогазопроводных оцинкованных труб по ГОСТ 3262-75, разводка в санузлах запроектирована из полипропиленовых труб PN10 по СТ РК 1893-2009. Магистральные трубопроводы прокладываются под потолком. Для предотвращения образования конденсата трубопроводы, проложенные в заливке пола изолируются гибкой трубчатой изоляцией толщиной 6 мм, все остальные трубопроводы - изоляцией толщиной 9 мм (кроме подводок к сан. приборам) согласно СТ РК 3364-2019.
