Водопроводные очистные сооружения 18600м3/сут

МГУ, химия и химическая технология, химия, расчет горизонтального отстойника, 2015

Исходные данные отстойника: 3 оборота за 1 мин, гребковая мешалка служит для осаждения взвешенных частиц
В данном курсовом проекте рассчитана водоочистная станция производительностью 18600 м3/сут, приняты методы очистки воды и типы основных сооружений.
Исходные данные:
Концентрация загрязнений по мутности и цветности составляет:
максимальная мутность – 80 мг/л;
минимальная мутность (в зимнее время) – 20 мг/л;
цветность – 80 град.
Жесткость составляет: общая – 1,8 мг-экв/л; карбонатная – 1,0 мг-экв/л,
pH составляет 7,0;
Вкус – 3 балла; запах – 3 балла;
Окисляемость – 4,0 мг/л;
Содержание фтора – 0,8 мг/л;
Содержание коли-титра в воде составляет 10-2;
Содержание планктонов – 0,6 млн.шт./мл;

В данном курсовом проекте рассчитана водоочистная станция производительностью 18600м3/сут для забора воды из поверхностного источника в Гродненской области. Было определено, что вода должна быть подвергнута обработке с целью ее осветления, обесцвечивания и обеззараживания. Т. к. обеспечение населения чистой и качественной водой имеет большое значение, т.к. предохраняет людей от различных эпидемических заболеваний, передаваемых через воду. Приняты необходимые методы очистки воды и типы основных сооружений, выявлены требуемые реагенты (хлор, известь, ПАА) и рассчитаны их дозы.
Построен генеральный план водоочистной станции, где указано рас-положение основных сооружений, дорог и зеленых насаждений, а также план и разрез водоочистной станции.

Содержание
Введение...............................................................................................................3
1 Анализ исходных данных..............................................................................4
2 Выбор технологической схемы обработки воды..........................................6
3 Определение расчетной производительности водоочистной станции......7
4 Определение доз реагентов, применяемых для обработки воды................9
4.1 Коагулирование воды...............................................................................9
4.2 Подщелачивание воды.............................................................................9
4.3 Флокулирование воды............................................................................10
4.4 Обеззараживание воды...........................................................................10
5 Расчет сооружений для приготовления растворов реагентов...................11
5.1 Сооружения для приготовления раствора коагулянта........................11
5.2 Сооружения для приготовления раствора извести.............................14
5.3 Сооружения для приготовления раствора ПАА..................................15
5.4 Сооружения для первичной и вторичной обработки воды хлором...16
6 Подбор дозирующего устройств..................................................................18
6.1 Раствор коагулянта.................................................................................18
6.2. Раствор известкового молока..............................................................18
6.3. Раствор ПАА.........................................................................................18
7 Расчет сооружений при одноступенчатой схеме очистки........................19
7.1 Подбор барабанных сеток.....................................................................19
7.2 Расчет входной камеры.........................................................................19
7.3 Расчет контактных осветлителей КО-3...............................................21
7.3.1 Расчет водораспределительной системы КО-3...........................23
7.3.2 Расчет воздухораспределительной системы................................23
7.4 Расчет промывного устройства.............................................................23
7.4.1 Обработка промывных вод...........................................................25
7.4.2 Расчет отстойника промывных вод..............................................25
7.4.3 Подбор насосов..............................................................................26
7.4.4 Расчет иловых площадок..............................................................27
7.5 Расчет резервуаров чистой воды...........................................................27
7.6 Расчет насосной станции второго подъема..........................................28
7.7 Расчет складских и вспомогательных помещений..............................28
8 Построение высотной схемы...................................................................30
Заключение....................................................................................................31
Литература....................................................................................................32

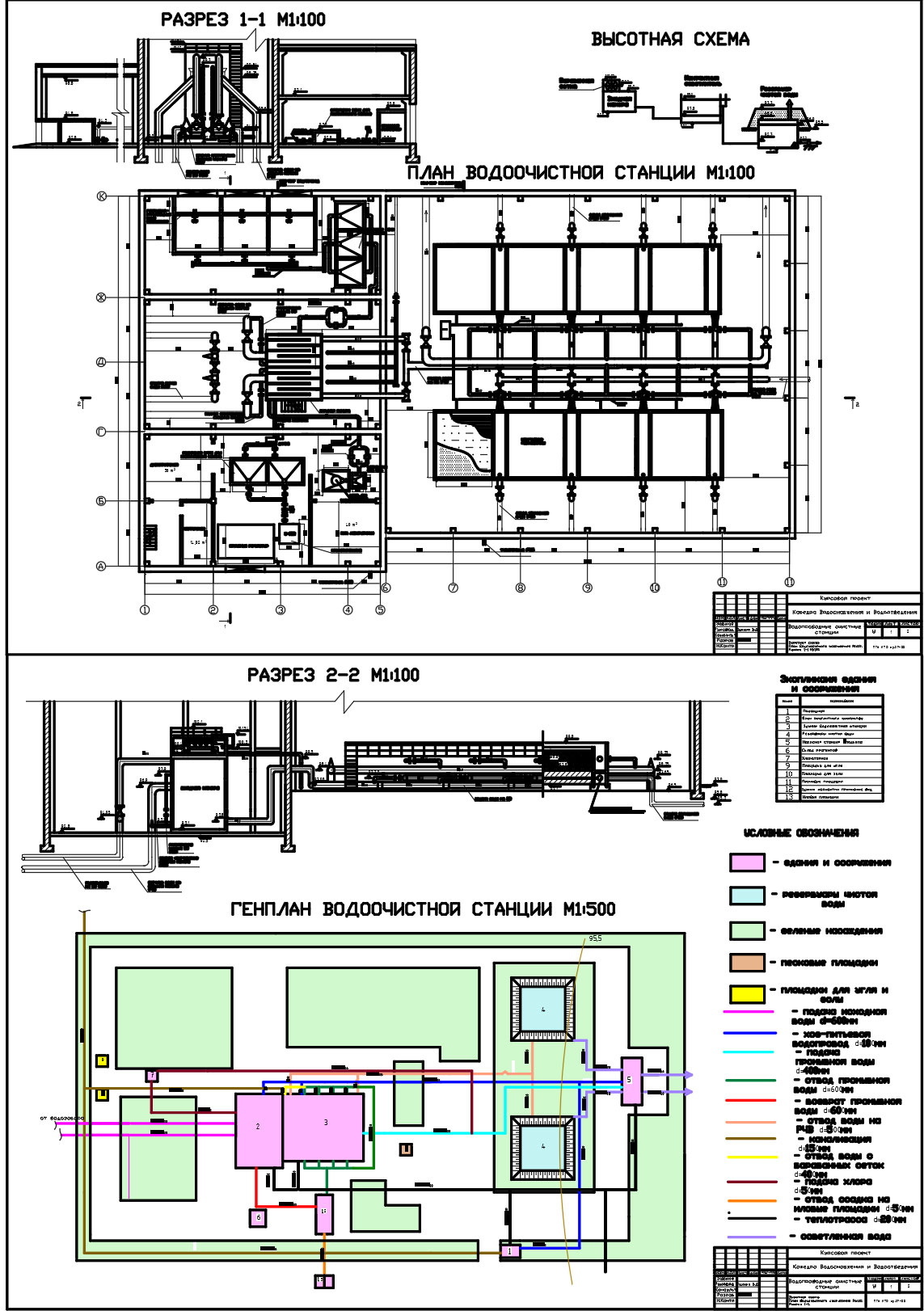

Состав: Высотная схема, План, Разрез, ПЗ Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водопроводные очистные сооружения 18600м3/сут

водоподготовка.doc
водоподготовка печать.dwg
