КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО - СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Кафедра Водоснабжения и водоотведения
КУРСОВОЙ ПРОЕКТ
по дисциплине: «Водоснабжение»
на тему: «Водопроводные очистные сооружения»
2019
В данном курсовом проекте разработана водоочистная станция производительностью 64500 м3/сут, расположенная в Республике Источник водоснабжения – река. Грунтовые воды не агрессивные. Грунты – сугнлинки. Глубина грунтовых вод 6,1 м. Глубина промерзания земли в районе строительства 1,8 м.
Схема очистки воды принята на основании данных анализа качества воды в источнике и требуемой производительности водоочистной станции.

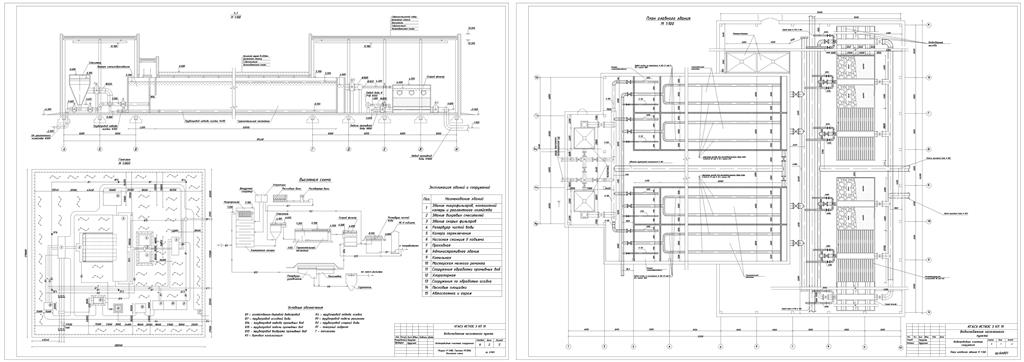

Разработаны планировка главного здания, высотная схема и генплан водоочистной станции.
1 Мутность мг/л 60-790 1,5 не удовл.
2 Цветность град 25-80 20 не удовл.
3 Общая жесткость мг-экв/л 5,0 7 удовл.
4 Карбонатная жесткость мг-экв/л 3,4 2,3 не удовл.
5 Активная реакция рН 7,0 6,5-8,5 удовл.
6 Щелочность мг-экв/л 2,2 3 удовл.
7 Окисляемость мг/л О2 3,6 5 удовл.
8 Плотный остаток мг/л 740 до 1000 удовл.
9 Температура °С - 7-11 удовл.
10 Запах и привкусы бал 2-3 2 не удовл.
11 Общее число колоний шт. в мл 2700 до 100 не удовл.
12 Коли-титр мл 13,5 более 300 не удовл.
13 Нитраты мг/л - 45 удовл.
14 Нитриты мг/л - 3-6 удовл.
15 Хлориды мг/л - 350 удовл.
16 Сульфаты мг/л - 500 удовл.
17 Фтор мг/л 0,25 0,7-1,5 не удовл.
18 Железо мг/л 0,31 0,3 не удовл.
19 Нефтепродукты мг/л - 0,1 удовл.
20 Фенол мг/л - 0,25 удовл.
21 Планктон кл/мл до 4600 1000 не удовл.
Введение 4
1 Выбор технологической схемы очистных сооружений 5
1.1 Анализ исходной речной воды 5
1.2 Определение суммарной мутности 6
1.3 Выбор технологической схемы 7
2 Расчет сооружений водоочистной станции 9
2.1 Расчет сетчатых барабанных фильтров 9
2.2 Расчет контактной камеры 10
2.3 Расчет вертикального смесителя 11
2.4 Расчет горизонтальных отстойников 14
2.4.1 Определение размеров отстойника 14
2.4.2 Расчет системы рассредоточенного сбора воды 15
2.4.3 Расчет гидравлической дырчатой системы системы удаления
осадка 17
2.5 Расчёт камеры хлопьеобразования 18
2.6 Расчёт скорых фильтров 23
2.6.1 Определение площади фильтра 24
2.6.2 Расчёт распределительной системы фильтра 25
2.6.3 Расчёт устройств для сбора и отвода воды при промывке 26
2.6.4 Расчёт сборного канала 27
2.6.5 Подбор насосов для промывки фильтров 29
2.6.6 Определение диаметров трубопроводов 30
3 Расчет пескового хозяйства 32
4 Расчет реагентного хозяйства 34
4.1 Определение объема растворного бака, бака-хранилища, расходного бака 34
4.2 Расчет воздуходувок 35
5 Расчет сооружений по обработке промывных вод 37
6 Фторирование воды 39
7 Обеззараживание воды 41
7.1 Расчет хлораторной установки для дозирования жидкого хлора 41
8 Генеральный план и высотная схема станции 42
9 Зоны санитарной охраны 43
Список литературы 44
