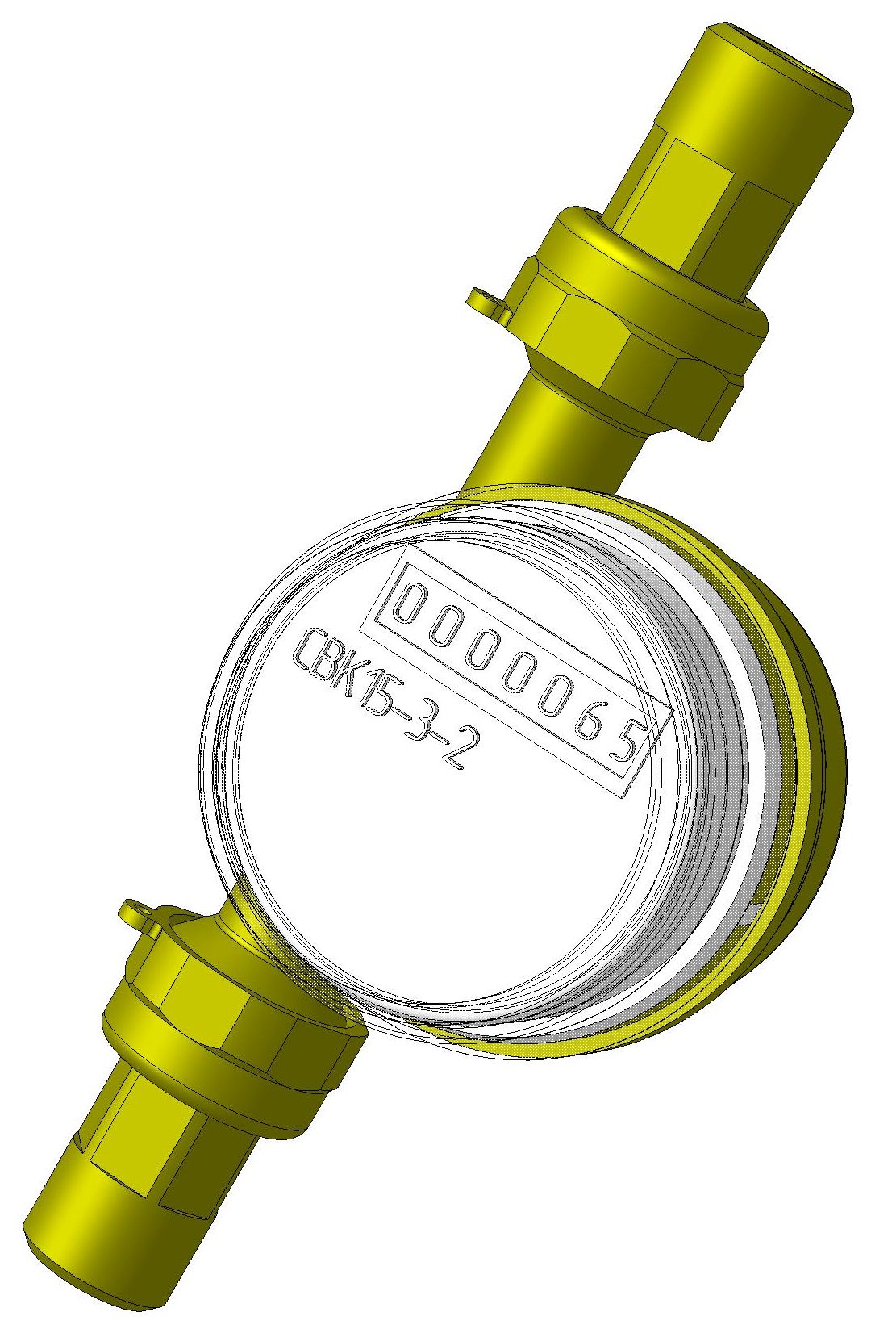

Водосчетчик СВК15-3-2

Водосчетчик СВК15-3-2 ТУ4213-021-07513518-03 холодной и горячей воды крыльчатый предназначен для измерения объема питьевой воды по СанПиН 2.1.4.1074-01, протекающей по трубопроводу при температуре от плюс 5 градусов Цельсия до плюс 90 градусов Цельсия и рабочем давлении в трубопроводной сети не более 1 МПа. Общая длина 180 мм, длина без штуцеров и накидных гаек 110 мм. Диаметр резьбы на штуцерах G 1/2'', на накидных гайках - G 3/4''. Диаметр корпуса 72 мм максимум, общая высота корпуса 79 мм максимум.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 15 SP2

Файлы:
СВК15-3-2/
СВК15-3-2/Водосчетчик СВК15-3-2.a3d
СВК15-3-2/Гайка накидная.m3d
СВК15-3-2/Корпус механизма.m3d
СВК15-3-2/Корпус.m3d
СВК15-3-2/Крышка верхняя.m3d
СВК15-3-2/Переходник.m3d
