Водоснабжение города Земска

Новосибирский Государственный Архитектурно-Строительный Университет (СИБСТРИН)
Кафедра "Водоснабжения и Водоотведения"
Дипломный проект по дисциплине «Водоснабжение»
На тему: «Водоснабжение г. Земска Новосибирской обл.»
Новосибирск 2014

Дипломный проект по теме «Водоснабжение г. Земска Новосибирской обл.» разработан на основе задания выданного кафедрой водоснабжения и водоотведения Новосибирского государственного архитектурно - строительного университета.
Целью дипломного проекта является обеспечение населенного пункта водой хозяйственно питьевого качества в соответствии с СанПиН 2.1.4.1074 – 01 «Питьевая вода» в расчетных количествах и с требуемым напором.
Дипломный проект состоит из пояснительной записки и графической части, выполненной на листах формата А1.
В разделе «Водопроводные сети» выполнены расчеты водопроводных сетей города. Они включают в себя определение суточных расходов воды в населенном пункте, расходов на промышленных предприятиях, определение поливочных расходов и расходов для тушения пожаров, а также выполнение гидравлического расчета проектируемой сети.
В разделе «Насосная станция второго подъема» произведен расчет трубопроводов и выполнен подбор оборудования насосной станции второго подъема. Марка насоса подобрана с учетом максимальных расходов и требуемого напора. При расчете насосной станции учтены режимы работы насосных агрегатов при подаче воды в город совместно с работой трубопроводов.
В качестве водопроводных очистных сооружений принята станция обезжелезивания и деманганации : аэрирование на вентиляторных дегазаторах, очистка на напорных фильтрах с каталитической загрузкой. Обеззараживание осуществляется при помощи гипохлорита натрия (NaClO).
На основании данных об отсутствии поверхностного источника воды принято решение о водоснабжении из подземного источника.
В разделе «Автоматизация» описан алгоритм работы насосной станции второго подъема с частотными преобразователями.
В раздел «Охрана труда» входят права работников на труд отвечающий требованиям безопасности, мероприятия по безопасности при обслуживании насосной станции, а также правила установки, ограждения и обслуживания стационарных двигателей.
В разделе «Инженерно-технические мероприятия по защите населения и устойчивости функционирования объектов в условиях чрезвычайной ситуации» разработаны задачи и мероприятия по гражданской обороне в системе водоснабжения в случае чрезвычайной ситуации, а так же мероприятия по молние защите.
В экономической части проекта рассчитана себестоимость одного кубометра питьевой воды с учётом укрупнённых показателей стоимости строительства водопроводных сооружений и их эксплуатации.
В проекте рассмотрено так же устройство РЧВ, в разделе Технологии строительных процессов.
В состав проектной разработки включен раздел по охране окружающей среды, в котором отражены мероприятия по защите атмосферы, почвы, водоема и подземных вод от загрязнений.

1. Общие исходные данные:
1.1 Объект проектирования (населенный пункт, город, поселок), расположен в _ Новосибирской республике, крае, области, округе;
1.2 Глубина промерзания грунта _2,2__ м, преобладающие грунты __Суглинки ____;
1.3 Грунтовые воды на глубине__3,0__ м;
1.4 Источник водоснабжения: река, озеро, водохранилище, подземный водозабор;
1.5 Генплан объекта водоснабжения, где показаны:
• горизонтали, дающие характеристику рельефа местности;
• границы районов на объекте проектирования ( _1__ района);
• место расположения и границы промышленных предприятий;
• место расположения источника водоснабжения – водоем или район изысканий для подземного источника водоснабжения;
• масштаб генплана 1:_10000_.

2. Исходные данные для разделов «Водопроводные сети» и «НС-2»:
2.1 Данные о жилой застройке:
Плотность населения (брутто) чел/га 300 (Расчетное число жителей, чел. по формуле 30600)
Этажность застройки этажей 5
Поливаемые территории в % от площади районов:
• Твердые покрытия 4,0
• Зеленые насаждения 4,5
• Газоны, цветники 4,6
+ предприятия

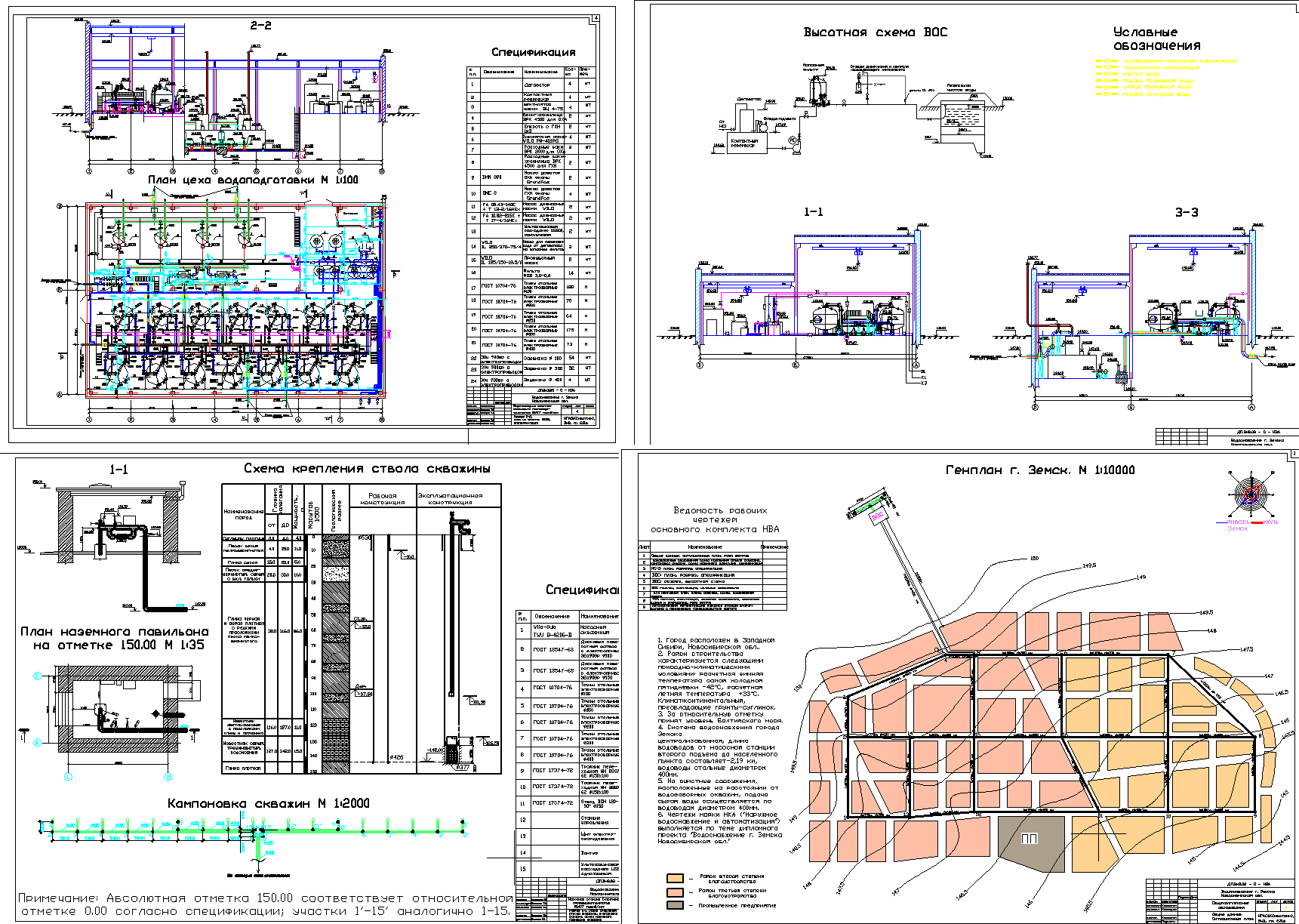

Состав: Общие данные, ситуационный план, Водозаборные сооружения: схема крепления ствола скважины, компановка скважин, схема наземного павильона, НС-2: план, разрезы, ВОС: план, разрез, высотная схема, генплан, ТСП: монтажный план, планы, разрезы, схемы, календарный график, временные здания и сооружения, Автоматизация: Автоматизация насосной станции второго подъема с применением преобразователя частоты. Пояснительные записки. Язык документа

Софт: AutoCAD 14

Файлы:
На ддиск нннадо/
На ддиск нннадо/чертежи/
На ддиск нннадо/чертежи/ТСП 1 Падалкин.dwg
На ддиск нннадо/чертежи/ТСП 2 Падалкин.dwg
На ддиск нннадо/чертежи/Водоподготовка 2 Падалкин.dwg
На ддиск нннадо/чертежи/Ситуационный план Падалкин.dwg
На ддиск нннадо/чертежи/Водоподготовка 1 Падалкин.dwg
На ддиск нннадо/чертежи/Водозабор Падалкин.dwg
На ддиск нннадо/чертежи/Насосная станция второго подъема Падалкин.dwg
На ддиск нннадо/чертежи/Автоматика Падалкин.dwg
На ддиск нннадо/чертежи/Генплан Падалкин.dwg
На ддиск нннадо/записка/
На ддиск нннадо/записка/4_vodozabor Падалкин.doc
На ддиск нннадо/записка/6_Avtomatika падалкин.doc
На ддиск нннадо/записка/7. ТСП_исправлен Падалкин.doc
На ддиск нннадо/записка/Записка. Приложения.doc
На ддиск нннадо/записка/Задание Падалкин.doc
На ддиск нннадо/записка/Annotatsia.doc
На ддиск нннадо/записка/Oglavlenie_Падалкин.doc
На ддиск нннадо/записка/3. Записка по обезжелез и очистке2.doc
На ддиск нннадо/записка/8_Okhrana_truda Падалкин.doc
На ддиск нннадо/записка/1_Seti Падалкин.doc
На ддиск нннадо/записка/10_Okhrana_okr_sredy.doc
На ддиск нннадо/записка/Sostav_diplomnogo_proekta.doc
На ддиск нннадо/записка/PRILOZhENIE_I.doc
На ддиск нннадо/записка/oglavlenie_2_падалкин.doc
На ддиск нннадо/записка/9_GO.doc
На ддиск нннадо/записка/Приложение Д Падалкин.xlsx
На ддиск нннадо/записка/Zaglavny_list.doc
На ддиск нннадо/записка/2_Nasosy.doc
На ддиск нннадо/записка/Literatura.doc
На ддиск нннадо/записка/5_Ekonomika.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: kolenet
Дата: 2015-03-17
Просмотры: 6645
2 комментария
    1

    Здравствуйте. Уточните, пожалуйста, сколько жителей в городе или какой расход воды?

      2

      Здравствуйте! Плотность населения (брутто) чел/га 300 (Расчетное число жителей, чел. по формуле 30600) исходных данных много, часть вынесено в описание работы.
