Водоснабжение и канализация детского сада

Рабочий проект детских яслей - сада на 60 в п. Свет Ряжского р-на Рязанской области разработан на основании задания на проектирование, архитектурно-строительных и технологических чертежей, технических условий на подключение к сетям водопровода и канализации, в соответствии СНиП 2.04.01-85* "Внутренний водопровод и канализация" и СНиП 3.05.01-85* "Внутренние санитарно-технические системы".
Водоснабжение
Источником холодного водоснабжения является кольцевая сеть водопровода dу 100 мм для комплексной жилой застройки в п. Свет.
- в точке врезки выполнить устройство водопроводного колодца из сборных ж.б. колец 1500 мм с установкой отключающей задвижки;
- напор в точке присоединения - 20 м;
- диаметр трубы в точке подключения 110 мм.
-в здании установить водомерный узел.
Ввод водопровода:
Место врезки в существующий колодец из сборных ж/б колец 1500 с установкой отключающей задвижки Ду 100 мм и пожарного гидранта на гидроподставке.
Для водоснабжения трубопроводы запроектированы из стальных труб ГОСТ 3262-78*. Ввод выполнить из стальных труб.
Внутренний водопровод здания выполнен из стальных водогазопроводных оцинкованных труб. Прокладка открытая по строительным конструкциям.
Водомерный узел:
Для учета водопотребления на хозяйственно-питьевые нужды на вводе в здание установить водомерный узел с водомером марки ВСТ-40.
Внутреннее пожаротушение:
Сеть внутреннего противопожарного водопровода запроектирована из стальных электросварных труб Ду50 мм (ГОСТ 3262-75*)
Наружное пожаротушение:
Обеспечивается от проектируемого пожарного гидранта. установленных на сети водопровода 110 мм. Проектируемый пожарный гидрант оборудовать флуоресцентным указателем, монтируемым на опоре силовой сети на высоте 2,20-2,50 м от поверхности земли.
Монтаж системы: в соответствии со
-СНиП 3.05.01-85. Монтаж внутренних санитарно-технических систем;
-СНиП 3.05.04-85 Наружные сети и сооружения водоснабжения и канализации. (изд. 1995 с изменением 1);
- СП 40-102-2000 Свод правил по проектированию и строительству "Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования."
Горячее водоснабжение.
Горячее водоснабжение предусмотрено от автономного источника теплоснабжения (АИТ). Сеть горячего водоснабжения запроектирована из стальных водогазопроводных оцинкованных труб.
Канализация
Технические условия:
- точка присоединения проектируемых сетей: проектируемый колодец КК-1 на территории детского сада;
- диаметр трубы в точке подключения 110 мм.
- Выполнить герметизацию и гидроизоляцию колодцев.
Проектируемая канализация и канализационные колодцы:
Канализационная сеть принята из труб ПЭ63 SDR41-110х2,7мм (ГОСТ 18599-2001) с заглублением от поверхности земли согласно проекта. На поворотах проектируемой сети выполнить устройство канализационных колодцев из сборных ж/б колец 1000. Провести гидроизоляцию колодцев битумнополимерными мастиками типа "Гидротекс-В".
Проектом предусмотрена бытовая канализация для отвода стоков от сантехприборов из полиэтиленовых канализационных труб диаметром 50 и 110 мм (ГОСТ 22689.0-89). Трубопроводы соединять с помощью раструбных соединений с использованием уплотнительных колец с полимерной вставкой. расстояние в свету между трубами и строительными конструкциями - не менее 20мм.
Вытяжную часть канализационного стояка вывести выше кровли здания на 0,5м. Подводки проложить с уклоном в сторону стояка..

Состав: Комплект чертежей Язык документа

Софт: КОМПАС-3D 8

Файлы:
Детский сад 2-х этажный/
Детский сад 2-х этажный/Схема общая.cdw
Детский сад 2-х этажный/СП ВК-2.cdw
Детский сад 2-х этажный/План2.cdw
Детский сад 2-х этажный/Схема3.cdw
Детский сад 2-х этажный/Схема2.cdw
Детский сад 2-х этажный/Схема1.cdw

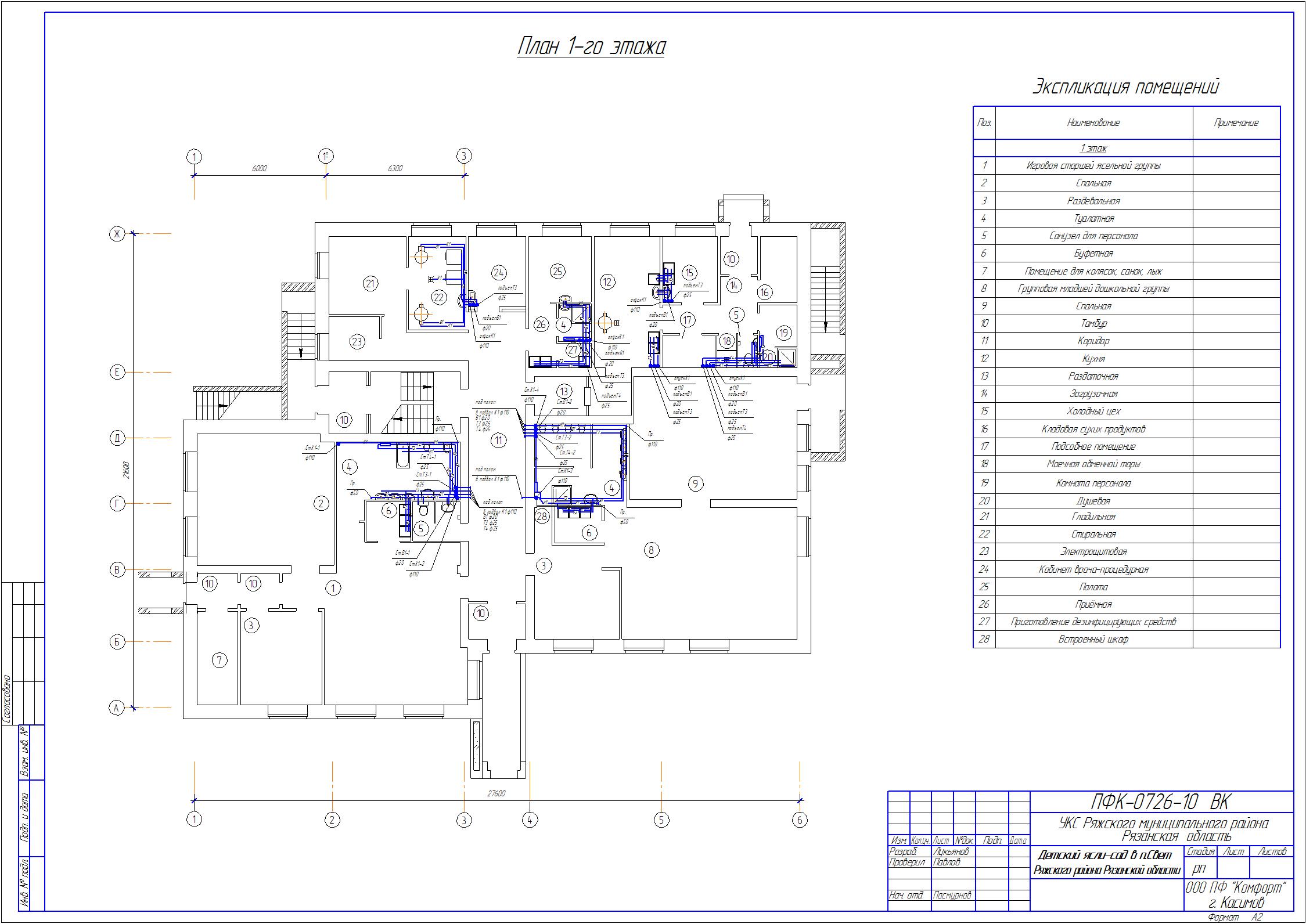

Детский сад 2-х этажный/План на отм.+0,000 cdw.cdw
Детский сад 2-х этажный/СП ВК-3-1.cdw
Детский сад 2-х этажный/Общие данные ВК1.cdw
Детский сад 2-х этажный/План на отм.+3,300 cdw.cdw
Детский сад 2-х этажный/Общие данные ВК2.cdw
Детский сад 2-х этажный/План1.cdw
Детский сад 2-х этажный/Тит. лист.cdw
Детский сад 2-х этажный/СП ВК1.cdw
Детский сад 2-х этажный/План подвала.cdw
