Проект водопровода и канализации детского сада на 100 мест

В здание запроектирован один ввод водопровода ∅57х3 мм с установкой водомерного узла. с обводной линией, на которой устанавливается задвижка с электроприводом марки 30ч906бр.
Внутреннее пожаротушение предусмотрено согласно СНиП 2.04.01-85 п 6.1 табл.1 с расходом 1 струяпо 2,5 л/сек. Для создания необходимого давления в сети вода при пожарев камере МК-1 предусмотрена установка автоматического пожаротушения GRUNDFOS Hydro MXD0012CR15-2 с подачей 23,5 м³/час напором 28,7 м.
Отвод стоков от детсада предусматривается в наружную сеть бытовой канализации самотёком в проектируемый выгреб ёмкостью 100 м³.
Система горячего водоснабжения тупиковая из полипропиленовых армированных алюминиевой фольгой труб ∅15 мм.

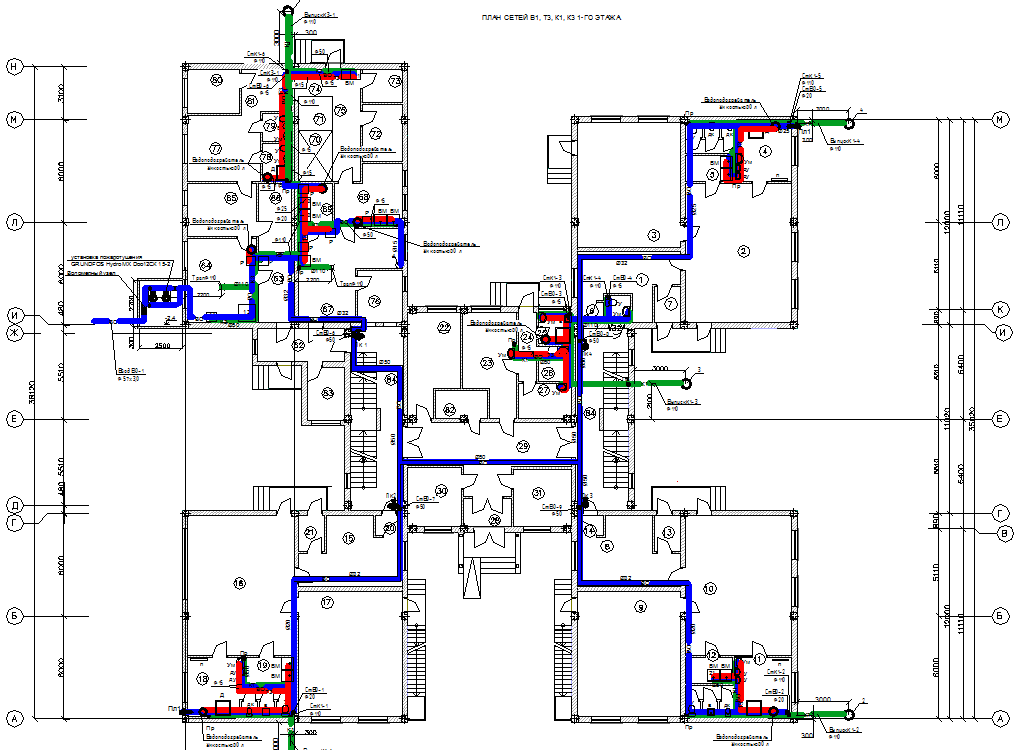

Состав: Общие данные, План сетей первого этажа, План сетей второго этажа, Схема систем ВО, ТЗ, Схема системы К1, Схема систем К3, К1, Установка пожарного крана в шкафу, Спецификация оборудования, изделий и материалов Язык документа

Софт: AutoCAD 2013
