Внутриплощадочные сети водопровода и канализации детского сада на 100 мест

Проектом предусматривается установка малогабаритной насосной станции марки МQ 3-45 производительностью 3,0 мЗ/ч и напором 27 метров для повышения давления воды ввиду недостаточности напора и периодичности подачи воды в существующей водопроводной сети.
Для поддержания постоянного давления в водопроводной сети и сохранения запаса воды на хозяйственно-питьевые нужды и внутреннее пожаротушение проектируемого объекта запроектирован водонапорный бак. Водонапорный бак принят по ТП 901-5-32с "Унифицированная водонапорная башня заводского изготовления ёмк. 15 м³ с высотой опоры 15 м.
Наружное пожаротушение здания детского сада осуществляется от двух проектируемых пожарных резервуаров. Ёмкость каждого 100 м³. В резервуарах храниться объём воды для пожаротушения в течении трёх часов с расходом 15 л/сек.
Сброс бытовых сточных вод от здания сада предусматривается в проектируемый выгреб ёмкостью 100м³.

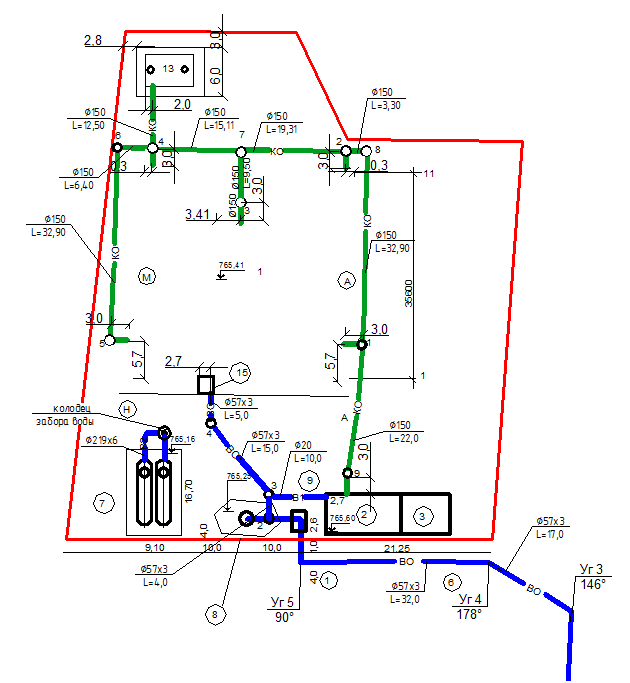

Состав: Общие данные, План насосной станции, План с сетями водопровода и канализации, План сети КО, Профиль сети КО, Профиль сети ВО, Водопроводные колодцы, Таблица канализационных колодцев, Спецификация оборудования Язык документа
