Министерство образования и науки РФ
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Ивановский государственный политехнический университет»
Кафедра гидравлики, теплотехники и инженерных сетей
КУРСОВОЙ ПРОЕКТ ПО ВОДОСНАБЖЕНИЮ
на тему: Водозаборное сооружение из поверхностного источника

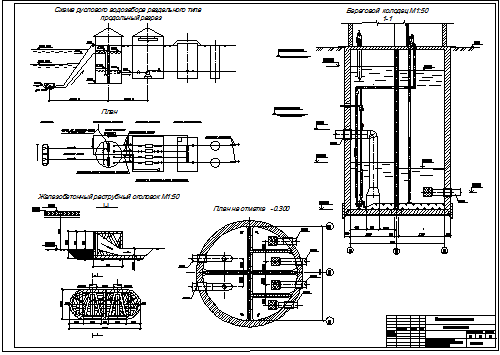

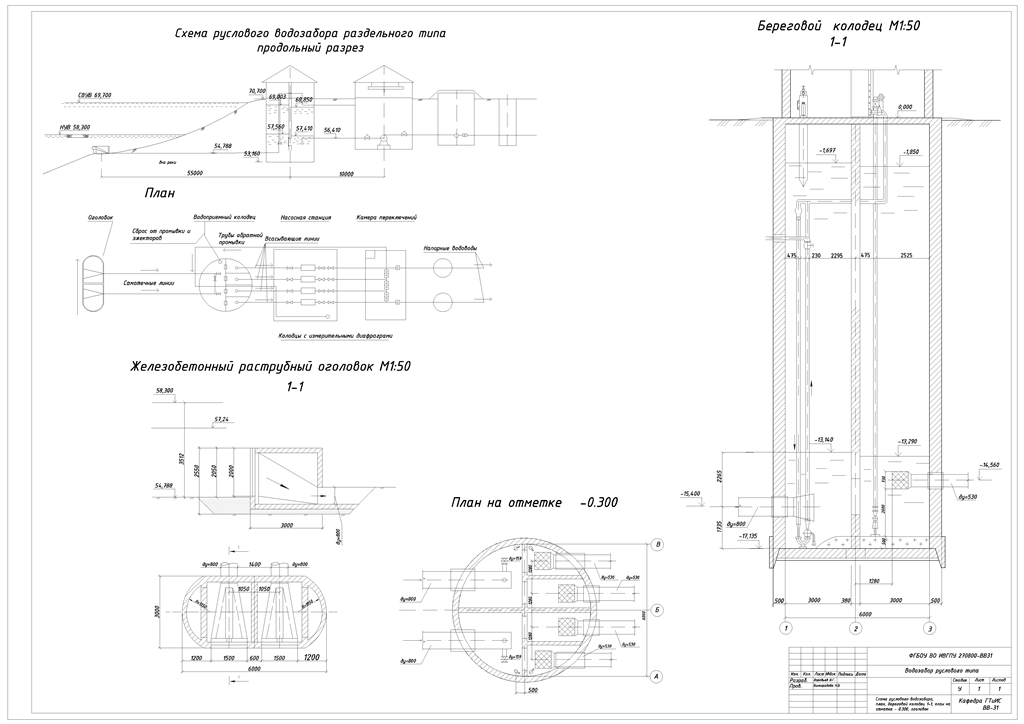

В данном курсовом проекте спроектировано водозаборное сооружение из поверхностного источника. Выбрано месторасположение и тип водозабора. Представлена схема руслового водозабора раздельного типа. Произведён расчет основных конструктивных элементов водозаборного узла. Произведен расчет оголовка, самотечных линий, берегового колодца, всасывающих линий, насосной станции. Выполнен анализ устойчивости водозабора. Намечены мероприятия по борьбе с шугой и льдообразованием на решетках, предусмотрены мероприятия по рыбозащите, назначены зоны санитарной охраны. Выполнен экономический расчет водозабора.
Исходные данные: Вариант №1
1. Полезная производительность, м3/час ……………………………. 3260
2. Напор насосной станции первого подъема, м ………………......... 38,2
3. Характеристики реки:
Самый высокий уровень воды (СВУВ), м..………………………. 69,7
Низший уровень воды летом (НУВЛ), м…………………………. 59,8
Низший уровень воды зимой (НУВЗ), м..………………………... 58,3
Скорости течения около водоприемных отверстий, м/с:
Минимальная..…………………………………………………… 0,534
Максимальная..…………………………………………………... 0,705
Донная..…………………………………………………………... 0,359
Толщина льда, м …………………………………………………... 1,06
Средняя гидравлическая крупность шуги, мм/с...………………... 10,4
Средняя гидравлическая крупность наносов, мм/с...…………….. 18,2
Наибольшая мутность воды, г/м3..………………………………... 2500
Высота волны, м.…………………………………………………... 1,02
Русло устойчивое
Обрастателей много
Водорослей много
Сора много
Возможны шугозажоры
СОДЕРЖАНИЕ
Исходные данные
Введение…………………………………………………………………………...5
1. Выбор места расположения и типа водозабора………………………………6
2. Проектирование водозаборных сооружений.
2.1. Расчет оголовка и входных отверстий.……………………………………..9
2.2. Расчет самотечных линий…………………………………………………..13
2.3. Расчет берегового колодца………………………………………………....19
2.4. Расчет всасывающих линий………………………………………………..22
2.5. Расчет насосной станции…………………………………………………..24
2.6. Удаление осадка из колодца………………………………………………..25
2.7. Устойчивость водозаборных сооружений………………………………...26
2.8. Устойчивость самотечных линий на всплывание………………………..29
2.9. Борьба с шугой и льдообразованием на решетках………………………30
2.10.Мероприятия по рыбозащите……………………………………………..32
2.11.Зона санитарной охраны…………………………………………………..33
3. Экономический расчет……………………………………………………….34
Заключение………………………………………………………………………35
Спецификация…………………………………………………………………....36
Библиографический список
