Водозаборные сооружения для водоснабжения из поверхностных источников. (0,39 м3/с)

Институт архитектуры и строительства ВолгГТУ
Кафедра "Водоснабжения и водоотведения"
Курсовой проект по дисциплине "Водозаборные сооружения"
На тему: "Водозаборные сооружения для водоснабжения из поверхностных источников"

В данной работе произведен полный расчет водозаборного сооружения (ВЗС). Произведен подбор насосов. Проведены эксплуатационные мероприятия, берегоукрепление и обозначены зоны санитарной охраны. Оценка условий забора воды производится согласно /5/ по гидрологическим характеристикам источника водоснабжения: наименьший расход реки 1250 м3/с, наибольший – 2800 м3/с; скорость течения в реке в межень – 0,80 м/с, в паводок – 1,5 м/с; грунты берегов и дна устойчивые. В реке присутствуют тяжелые шуговые явления; присутствует сор и водоросли; мутность 2180 мг/л, мощность ледостава 0,8 м. Следовательно, условия забора воды тяжелые. Согласно /1/ принимается III категория надежности. По профилю берега и уровням воды в водоеме подбирается тип водозабора.
Содержание

1. Оценка условий водозабора. Выбор и обоснование типа и компоновки водозаборного сооружения. Обеспечение требуемой категории надежности. Секционирование……………………………………………………………… …3
2. Определение размеров водоприемных окон и типа оголовка…………… …4
2.1 Определение размеров водоприемных окон……………..……………… 4
2.2 Определение типа оголовка…………………………………………… ….5
3. Обеспечение рыбозащитных мероприятий……………………………… …..6
4. Проектирование самотечных водопроводов……………………………… 10
4.1 Материалы, диаметр труб и их количество………………………… … 10
4.2 Потери напора в нормальном и аварийном режиме………………… …11
4.3 Восстановление пропускной способности водоприемных окон и самотечных линий………………………………………………………………………………15
5. Определение типа и размеров сороудерживающих сеток…………………..16
6. Определение расчетных уровней в водоприемном колодце………………..17
7. Проектирование насосной станции I подъема……………………………….18
7.1 Подбор насосов…………………………………………………………….18
7.2 Проектирование напорных линий коллектора и водоводов…………….20
7.3 Уточнение напора насоса………………………………………………….22
8. Конструирование водозаборного сооружения……………………………….22
9. Берегоукрепление. Берегозащитные, противооползневые и противоэрозионные мероприятия……………………………………………………………………….24
10. Подбор вспомогательного оборудования……………………………………26
11. Эксплуатационные мероприятия…………………………………………….27
11.1 Прием водозаборов в эксплуатацию и их обслуживание………………....27
11.2 Биообрастание на водозаборах и борьба с ними…………………...…..28
12. Проектирование зон санитарной охраны…………………………………....30
12.1 Назначение границ зон санитарной охраны …………..……………….30
12.2 Санитарные мероприятия на территории зон………………………….32
Список использованной литературы……………………………………….……35

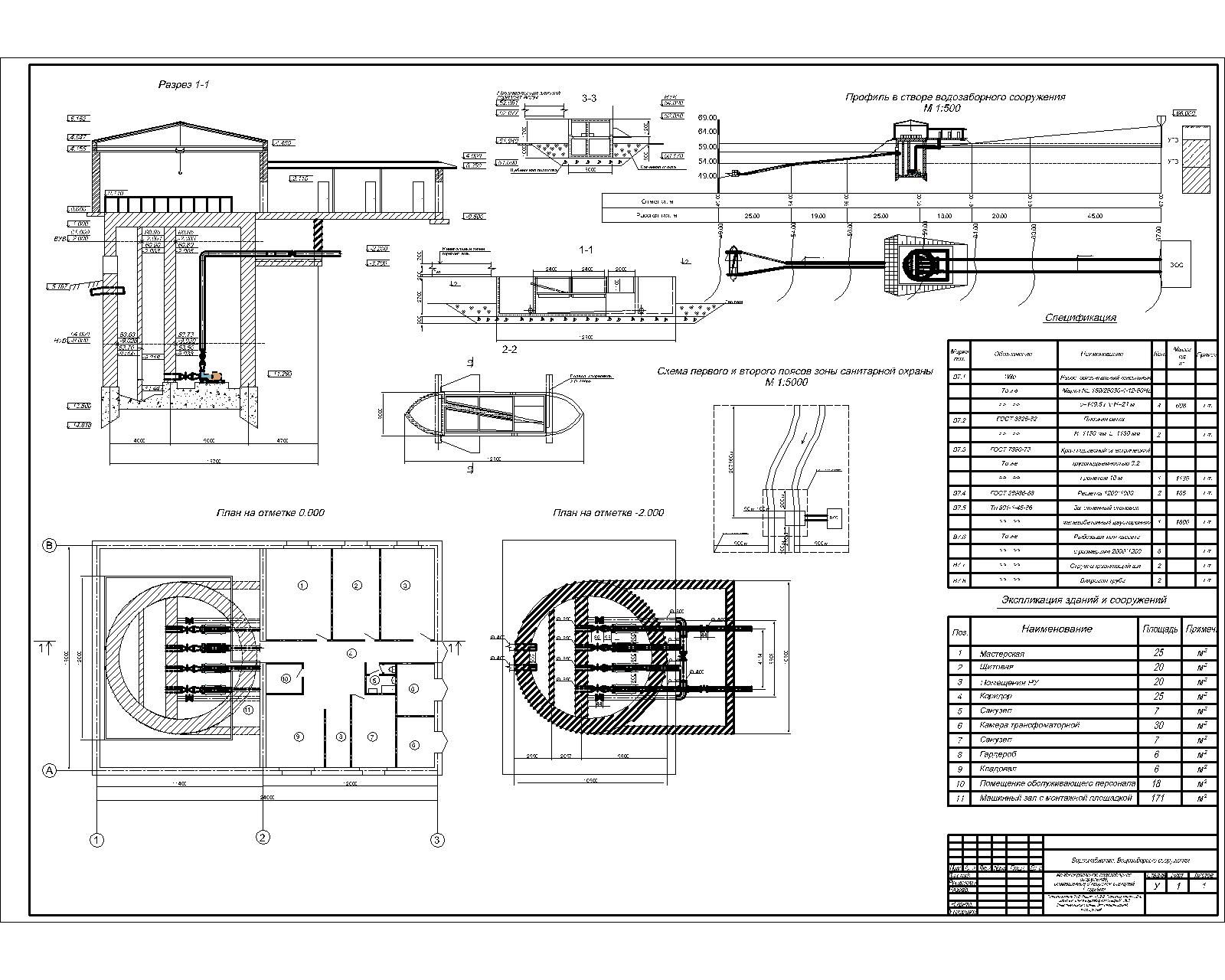

К пояснительной записке предоставлен чертеж. (Профили, план, разрез ВЗС; зоны санитарной охраны, берегоукрепление).

Состав: План на отметке 0.000; разрез 1-1, 2-2; план на отметке -2.000; профиль и план в водозаборном створе М 1:500; зоны санитарной охраны; экспликация зданий и сооружений. Язык документа

Софт: AutoCAD 2016

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водозаборные сооружения для водоснабжения из поверхностных источников. (0,39 м3/с)

Просмотр файлов
Пояснительная записка.doc
୮ ᮮ㦥 (஥).dwg
