Водозаборные сооружения для водоснабжения из поверхностных источников

Волгоградский государственный архитектурно-строительный университет
Кафедра водоснабжения и водоотведения
Курсовой проект по дисциплине "Водозаборные сооружения"
На тему: "Водозаборные сооружения для водоснабжения из поверхностных источников"
Волгоград 2013

В данном проекте запроектирован береговой водозабор совмещенный с насосной станцией первого подъема производительностью . Произведен расчет размеров водоприемных окон, подбор решеток, определены расчетные уровни, разработаны эксплуатационные мероприятия.
Графическая часть содержит 1 лист формата А1, 23 страницы пояснительной записки, 3 таблицы, 1 график, 1 рисунок(чертеж насоса).
Подобран насос марки WILO DCH 980P P-2

Техническая характеристика:
Производительность водозабора : 0,77 м3/с;

Условия забора воды из источника:
-мутность 85 мг/л;
-высота шуги h=0.8м;(тяжелые шуговые явления)
-река - судоходная.
- верхний уровень воды в реке 90 м;
- нижний урвоень воды в реке 84 м;

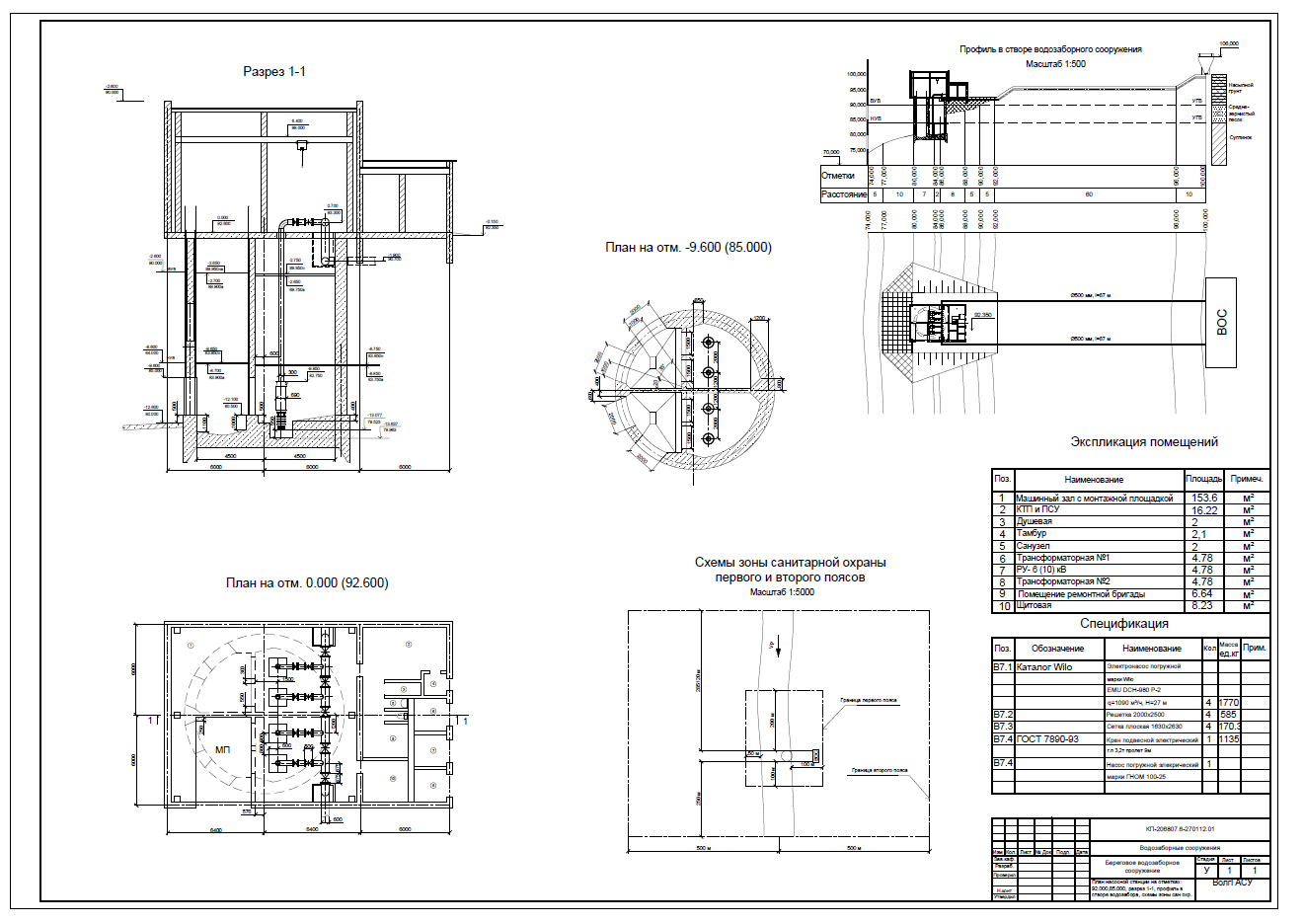

Состав: План насосной станции, разрез, профиль, пз Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водозаборные сооружения для водоснабжения из поверхностных источников

Расчет ВЗС 1.docx
СОдержание Нов 1.docx
ЧертежВЗС11.dwg
