Проектирование водоприемных сооружений из поверхностных источников

Министерство образования и науки ДНР
Государственное образовательное учреждение высшего профессионального образования "Донбасская национальная академия строительства и архитектуры" (ГОУ ВПО ДонНАСА)
Кафедра «Водоснабжения, водоотведения и охраны водных ресурсов»
Пояснительная записка
к курсовому проекту:
«Проектирование водоприемных сооружений из поверхностных источников»
Макеевка 2018

стр. - 17, рис. - 3, библ. – 10.
Согласно заданию на курсовое проектирование был запроектирован русловый совмещённый водозабор с деревянным ряжевым оголовком.
Условие забора воды – средние. Вычислены расчётные расходы для нормального и форсированного режимов. Количество секций – 2. Был произведён расчёт входных окон, а так же гидравлический расчёт самотечных линий. Трубы - стальные. Для обеспечения 1 категории надёжности предусмотрена автоматическая обратная промывка самотечных линий. Далее был вычислен минимальный уровень воды в колодце. Подобрано запорное оборудование, оборудование для удаления наносов, насосы и подъемно-транспопортное оборудование (ПТО). Была изображена компоновка водоприёмного колодца. Сделана проверка устойчивости берегового колодца и расчётная схема к ней. Запроектирован первый пояс зоны санитарной охраны. Выполнена спецификация материалов и оборудования.
Выполнена графическая часть курсового проекта, которая включает в себя: водоприёмный береговой колодец и деревянный ряжевый оголовок. Выполнена экспликация помещений.

СОДЕРЖАНИЕ
1. Реферат
2. Выбор места и типа водозабора
3. Гидравлический расчет элементов водоприемника
• Определение расчетных расходов
• Расчет входных окон
• Проектирование самотечных линий
• Определение минимального уровня в колодце
4. Подбор оборудования
o Подбор насосного оборудования
5. Конструирование водоприемного колодца
6. Конструирование наземного павильона
7. Проверка устойчивости берегового колодца
8. Проектирование зон санитарной охраны
9. Список использованной литературы

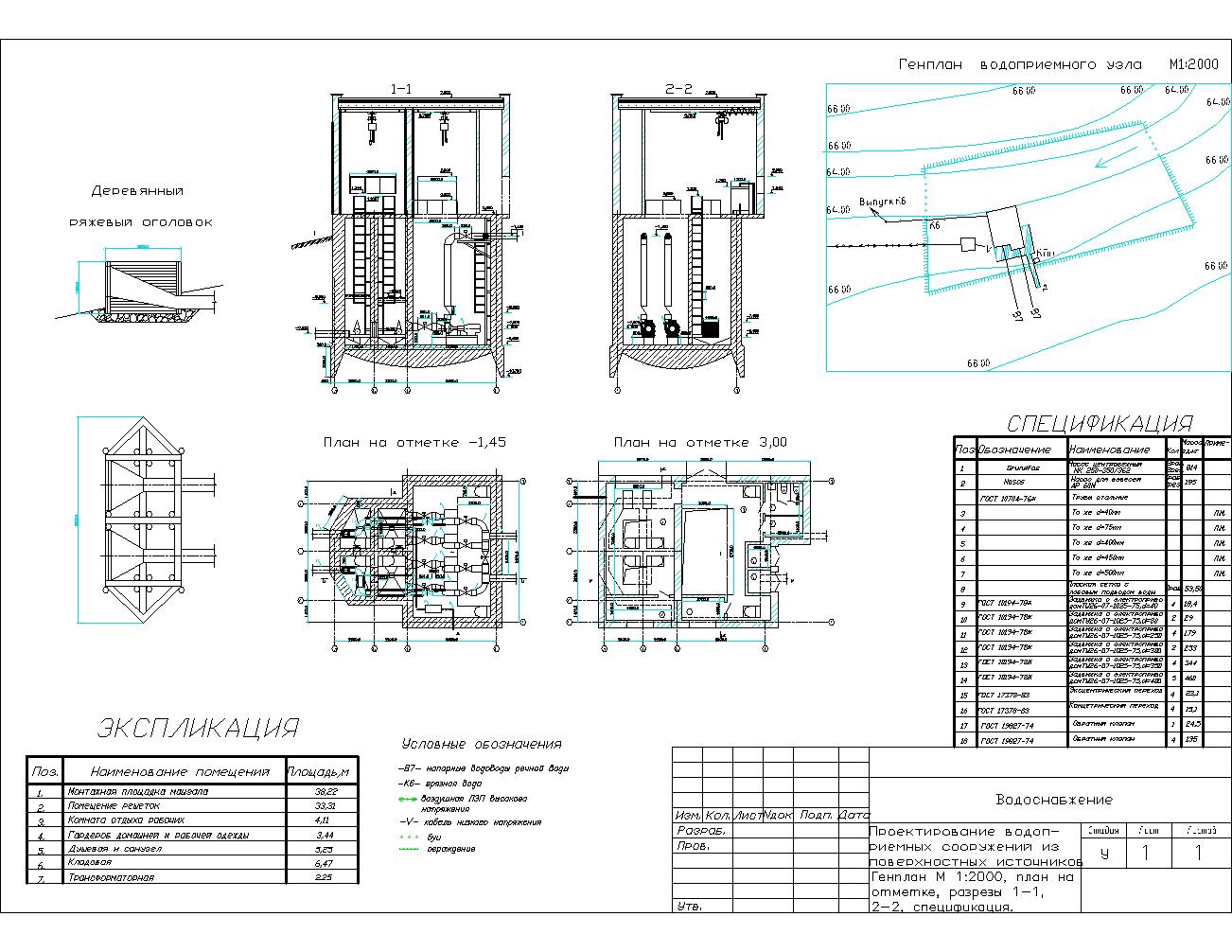

Состав: Генплан М 1:2000, план на отметке, разрезы 1-1, 2-2, спецификация. Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проектирование водоприемных сооружений из поверхностных источников

пояснительная ВОС.doc
забор.dwg
