Уфимский государственный нефтяной технический университет
Кафедра водоснабжение и водоотведение
Курсовой проект по дисциплине «Водоснабжение»,

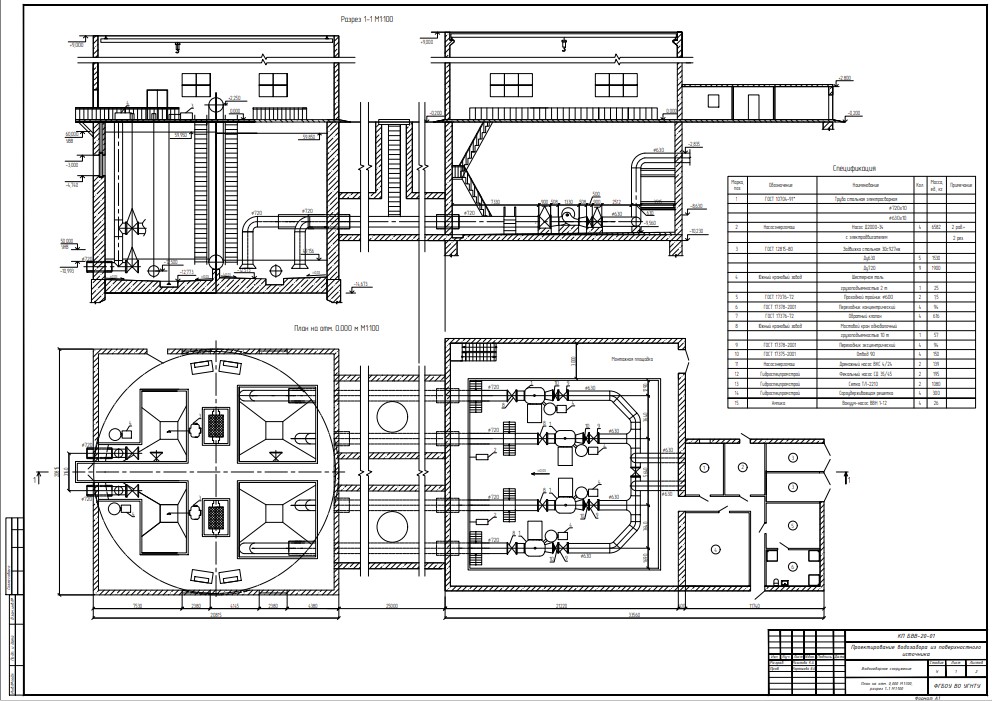

На тему: Водозаборное сооружение из поверхностного источника
Уфа 2023
ЗАДАНИЕ
к курсовому проекту по дисциплине «Водоснабжение» ч. 2
(«Водозаборные сооружения») на тему
«Водозаборное сооружение из поверхностного источника»
ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ
Пропускная способность водозаборного сооружения, м3/с 1,0
Полная высота подъема воды насосами, установленными в НС-1, м 32
Минимальный расход воды в реке обеспеченностью 97%, м3/с 50 Максимальный расход воды в реке обеспеченностью 0,5%, м3/с 1900
Средние по вертикали скорости движения воды в месте расположения
водоприемного отверстия, м/с:
- наименьшая 0,48
- наибольшая 1,45 Наибольшая мутность воды в период паводка, кг/м3 1,5
Скорость свободного падения наносов в неподвижной воде, м/с 0,017
Низший летний уровень воды, Z1 м 50 Низший зимний уровень воды, Z2 м 52 Низший уровень ледохода, Z3 м 54 Высший уровень ледохода, Z4 м 56
Высший уровень воды, Z5 м 60 Толщина льда, м 0,75
Высота волны, м 0,7
Река несудоходная Количество травы, водорослей, сора, листьев мало
Количество шуги много
Грунты, слагающие берег реки:
- грунт 1 глина
- грунт 2 супесь Данные для построения профиля берега и дна реки:
Z6 = 46 Z7 = 48 Z 8 = 56 Z 9 =57
Z 10 = 61 Z11 = 62 Z12 = 60
L1 = 15 L2 = 40 L 3 = 5 L4 = 25 L5 = 30
Данные для составления плана реки: R = 1350 м; L = 2700 м.
Консультант В. А. Мартяшева
Дата выдачи 20.01.2023
Содержание
Введение 4
1 Выбор и обоснование места расположения водозабора 5
2 Выбор и обоснование типа водозабора и его технологические схемы 6
3 Расчет основных элементов водозаборного сооружения 8
3.1 Гидравлический расчет 8
3.2 Расчет водоприемных отверстий 9
3.3 Расчет сеток 10
3.3.1 Определение размеров вращающихся сеток 10
3.3.2 Определение расхода на промывку сеток 14
3.4 Расчет трубопроводов водозаборного сооружения 16
3.4.1 Расчёт самотечных трубопроводов 16
3.4.2 Расчёт всасывающих трубопроводов 19
3.4.3 Расчёт напорных трубопроводов 20
4 Отметки расчетных уровней воды в береговом колодце 20
4.1 Отметки расчетных уровней в приемном отделении 21
4.2 Отметки расчетных уровней во всасывающем отделении 22
4.3 Определение отметок отдельных конструкций оборудований в водоприемнике 24
5 Конструирование берегового водоприемника 25
6 Расчет насосной станции 1 подъема 26
6.1 Определение параметров насосов насосных станций первого подъема 26
6.2 Выбор запорно-регулирующей арматуры 28
6.3 Выбор фасонных частей 30
6.4 Дренажные насосы 32
6.5 Фекальные насосы 33
6.6. Вакуум-насосы 34
7 Подбор грузоподъёмного оборудования 35
8 Определение высоты здания нс первого подъема 38
9 Промывка элементов водозабора 39
10 Мероприятия по борьбе с шуголедовыми помехами 40
11 Расчёт сооружения на устойчивость 42
11.1 Расчет на всплытие 42
11.2 Расчет на скольжение 45
11.3 Расчет на опрокидывание 47
11.4 Устойчивость водоприемных оголовков 48
11.5 Устойчивость самотечных линий 50
12 Мероприятия по берегоукреплению в месте расположения водозабора 51
13 Зоны санитарной охраны 52
Вывод 55
Список литературы 56
Водозаборными сооружениями, или водозабором, называют комплекс сооружений, предназначенных для забора воды из водоисточника, её предварительной очистки и подачи под необходимым напором в сеть или на очистные сооружения системы водоснабжения.
Водозаборные сооружения должны обеспечивать бесперебойность забора воды при самых неблагоприятных возможных при выбранной обеспеченности сочетаниях гидрологических, гидравлических, термоледовых и других условий.
Водозаборы должны проектироваться простыми и экономичными, удобными в эксплуатации. Этапы проектирования водозабора, в зависимости от местных условий состоят из:
а) выбор места забора воды;
б) разработка технологической и конструктивной схемы водозабора;
в) подбор основного и вспомогательного оборудования.
Все виды водозаборных сооружений могут быть разделены на две группы в соответствии с видом использования природных источников:
- сооружения для забора поверхностных вод;
- сооружения для забора подземных вод.
В данном курсовом проекте излагается последовательность проектирования сооружения для забора поверхностных вод.
Водозаборные сооружения из поверхностных источников кроме основной задачи – обеспечения бесперебойного получения требуемого (заданного) количества воды из природного источника, выполняют также функции предварительной механической очистки забираемой воды, защиты от попадания в неё льда, а также рыбы.
