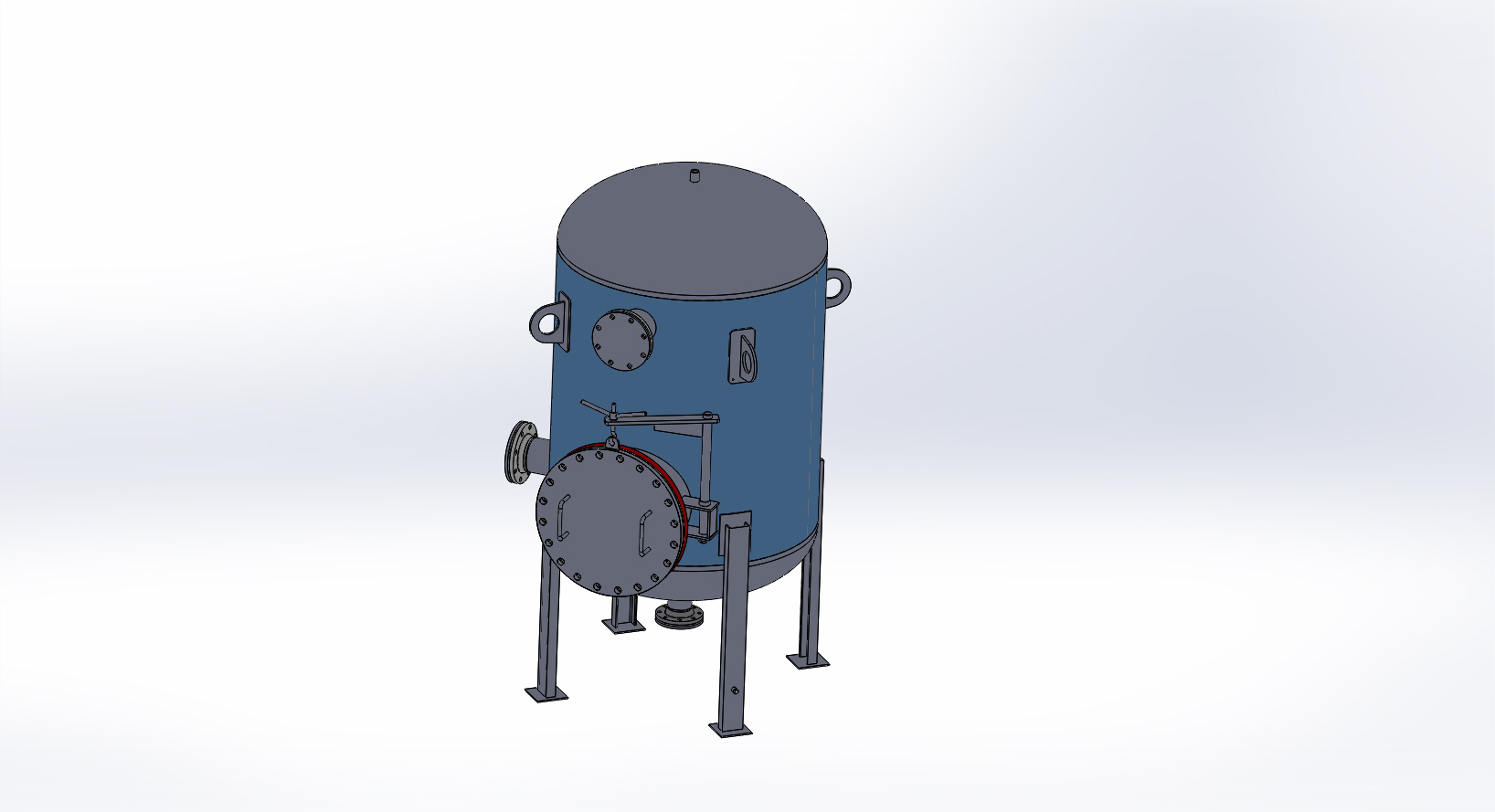

Ёмкость вертикальная ЕВ-2

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
1. Рабочая среда Обратные воды
2. Плотность,кг/м нет данных
3. Установка надземная
4. Номинальный объем, м 1,9
5. Давление, МПА (кг/см )
рабочее: 0,6
расчетное: 0,8
пробное: 0,92
6. Температура, °С
рабочая: от плюс 5 до плюс 20
расчетная: 20
7. Класс опасности по ГОСТ 12.01.005-88 4
8. Исполнение по сейсмостойкости С0
9. Группа емкости по ГОСТ 34347-2017 1
10. Прибавка для компенации коррозии 0
11. Установленный срок службы не менее, лет 10
12. Число нагружения на весь срок службы, не более 1000
13. Габаритные размеры, мм,
длина 1481
ширина 1409
высота 2482
14. Масса пустого изделия, кг 600

Состав: 3D Сборка

Софт: SolidWorks 2017 SP4

Файлы:

Ёмкость вертикальная 2куба/

Ёмкость вертикальная 2куба/Обечайка св600.SLDPRT

Ёмкость вертикальная 2куба/Опоры/

Ёмкость вертикальная 2куба/Опоры/150-150-6 св600.SLDPRT

Ёмкость вертикальная 2куба/Опоры/лист 200-150-6 св600.SLDPRT

Ёмкость вертикальная 2куба/Опоры/шв10п-994 св600.SLDPRT

Ёмкость вертикальная 2куба/Опоры/СБОРКА ОПОРА СВ600.SLDASM

Ёмкость вертикальная 2куба/Е/

Ёмкость вертикальная 2куба/Е/Бобышка-Е св600.SLDPRT

Ёмкость вертикальная 2куба/Г/

Ёмкость вертикальная 2куба/Г/труба 108 Г св600.SLDPRT

Ёмкость вертикальная 2куба/Г/СБОРКА Г СВ600.SLDASM

Ёмкость вертикальная 2куба/Г/100-16-11-1-В св600.SLDPRT

Ёмкость вертикальная 2куба/Г/прокл 3мм Г св600.SLDPRT

Ёмкость вертикальная 2куба/Г/АТК 1-100-1,6 СВ600.SLDPRT

Ёмкость вертикальная 2куба/днище элипт Г св600.SLDPRT

Ёмкость вертикальная 2куба/ППУ/

Ёмкость вертикальная 2куба/ППУ/100-197-10 св600.SLDPRT

Ёмкость вертикальная 2куба/ППУ/ушко ппу св600.SLDPRT

Ёмкость вертикальная 2куба/ППУ/638-60-16 св600.SLDPRT

Ёмкость вертикальная 2куба/ППУ/крышка Б ППУ св600.SLDPRT

Ёмкость вертикальная 2куба/ППУ/СБОРКА ППУ-2 СВ600.SLDASM

Ёмкость вертикальная 2куба/ППУ/подкос 220-80-40-8 св600.SLDPRT

Ёмкость вертикальная 2куба/ППУ/крюк ппу св600.SLDPRT

Ёмкость вертикальная 2куба/ППУ/ось 402-40 св600.SLDPRT

Ёмкость вертикальная 2куба/ППУ/труба50-4-20 св600.SLDPRT

Ёмкость вертикальная 2куба/ППУ/втулка М16-30-35 св600.SLDPRT

Ёмкость вертикальная 2куба/ППУ/ручка-Б ппу св600.SLDPRT

Ёмкость вертикальная 2куба/ППУ/150-16 вороток св600.SLDPRT

Ёмкость вертикальная 2куба/ППУ/Шайба М16 св600.SLDPRT

Ёмкость вертикальная 2куба/ППУ/СБОРКА ПОДЪЁМНО-ПОВОРОТНОЕ УСТРОЙСТВО СВ600.SLDASM

Ёмкость вертикальная 2куба/ППУ/СБОРКА ВОРОТОК ППУ СВ600.SLDASM

Ёмкость вертикальная 2куба/ППУ/80-56-10 ппу св600.SLDPRT

Ёмкость вертикальная 2куба/Б-В/

Ёмкость вертикальная 2куба/Б-В/прокладка Б-В св600.SLDPRT

Ёмкость вертикальная 2куба/Б-В/СБОРКА Б-В СВ600.SLDASM

Ёмкость вертикальная 2куба/Б-В/150-1,6-11-В СВ600.SLDPRT

Ёмкость вертикальная 2куба/Б-В/труба 159 Б св600.SLDPRT

Ёмкость вертикальная 2куба/Б-В/заглушка АТК 1-150-1,6 св600.SLDPRT

Ёмкость вертикальная 2куба/СБОРКА ЁМКОСТЬ ВЕРТИКАЛЬНАЯ-2.SLDASM

Ёмкость вертикальная 2куба/Д/

Ёмкость вертикальная 2куба/Д/Бобышка-Д св600.SLDPRT

Ёмкость вертикальная 2куба/днище элипт св600.SLDPRT

Ёмкость вертикальная 2куба/Строповочные устройства/

Ёмкость вертикальная 2куба/Строповочные устройства/св600 260-120-8.SLDPRT

Ёмкость вертикальная 2куба/Строповочные устройства/св600 профиль проушины.SLDPRT

Ёмкость вертикальная 2куба/Строповочные устройства/св600 СБОРКА РЭМ зеркало.SLDASM

Ёмкость вертикальная 2куба/Строповочные устройства/СБОРКА 4-Х РЭМов СВ600.SLDASM

Ёмкость вертикальная 2куба/Строповочные устройства/св600 СБОРКА РЭМ.SLDASM

Ёмкость вертикальная 2куба/Строповочные устройства/св600 260-120-8 зерк.SLDPRT

Ёмкость вертикальная 2куба/ЕВ-2.JPG

Ёмкость вертикальная 2куба/бобышка заземления/

Ёмкость вертикальная 2куба/бобышка заземления/бобышка заземления св600.SLDPRT

Ёмкость вертикальная 2куба/бобышка заземления/СБОРКА БОБЫШКА ЗАЗЕМЛЕНИЯ св600.SLDASM

Ёмкость вертикальная 2куба/А/

Ёмкость вертикальная 2куба/А/СБОРКА А СВ600.SLDASM

Ёмкость вертикальная 2куба/А/Фланцы ГОСТ 33259 тип 11 Py1,6 св600.SLDPRT

Ёмкость вертикальная 2куба/А/прокладка А св600.SLDPRT

Ёмкость вертикальная 2куба/А/500-1,6-11-В СВ600.SLDPRT

Ёмкость вертикальная 2куба/А/АТК 500-1,6 СВ600.SLDPRT

Ёмкость вертикальная 2куба/А/горловина А св600.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
