Шиберная задвижка с обрезиненным клином модели TYCO GRV 05-47, применяется в водяных и пенных системах пожаротушения.
Шиберная задвижка обладает следующими характеристиками:
- неперемещающийся шток (невыдвижной шпиндель);
- обрезиненный клин;
- красное эпоксидное покрытие, нанесенное электростатическим способом;
- фланцы рассверливаются по стандарту ISO 2531 (PN10/16), а также по DIN 3202, часть I, F4.
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Задвижка шиберная фланцевая DN200 PN16 TYCO GRV05-47

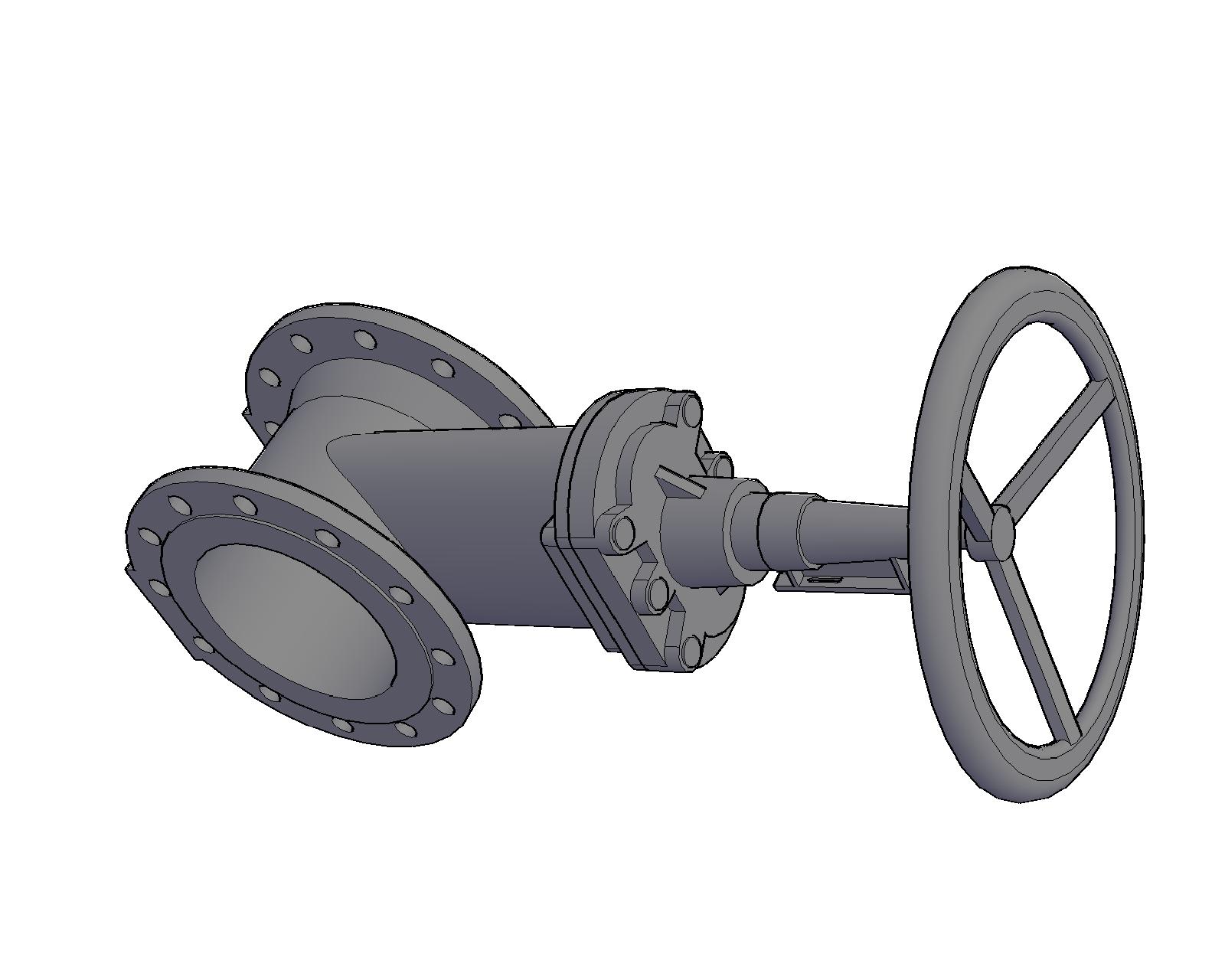

Задвижка шиберная фланцевая DN200 PN16 TYCO GRV05-47
0
0
670
6
2
20
Автор
Анатолий
Дата
11.10.2018
Язык
Русский
Состав
3D модель одной деталью
Софт
AutoCAD 2010
Как открыть?
Содержимое архива
-
TYCO_GRV_05-47_DN200.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
2
Чтобы оставить комментарий, необходимо войти
Судя по изображению, задвижка всё-таки является фланцевой, а не межфланцевой.
Да, фланцевая.
Опечатался.
Надо как-то исправить...
