3D модель. Задвижка шиберная ножевая. Корпус - чугун, диск - нержавеющая сталь. Управление - штурвал. Используется как арматура для трубопроводов.
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Задвижка шиберная KV-01 DN50

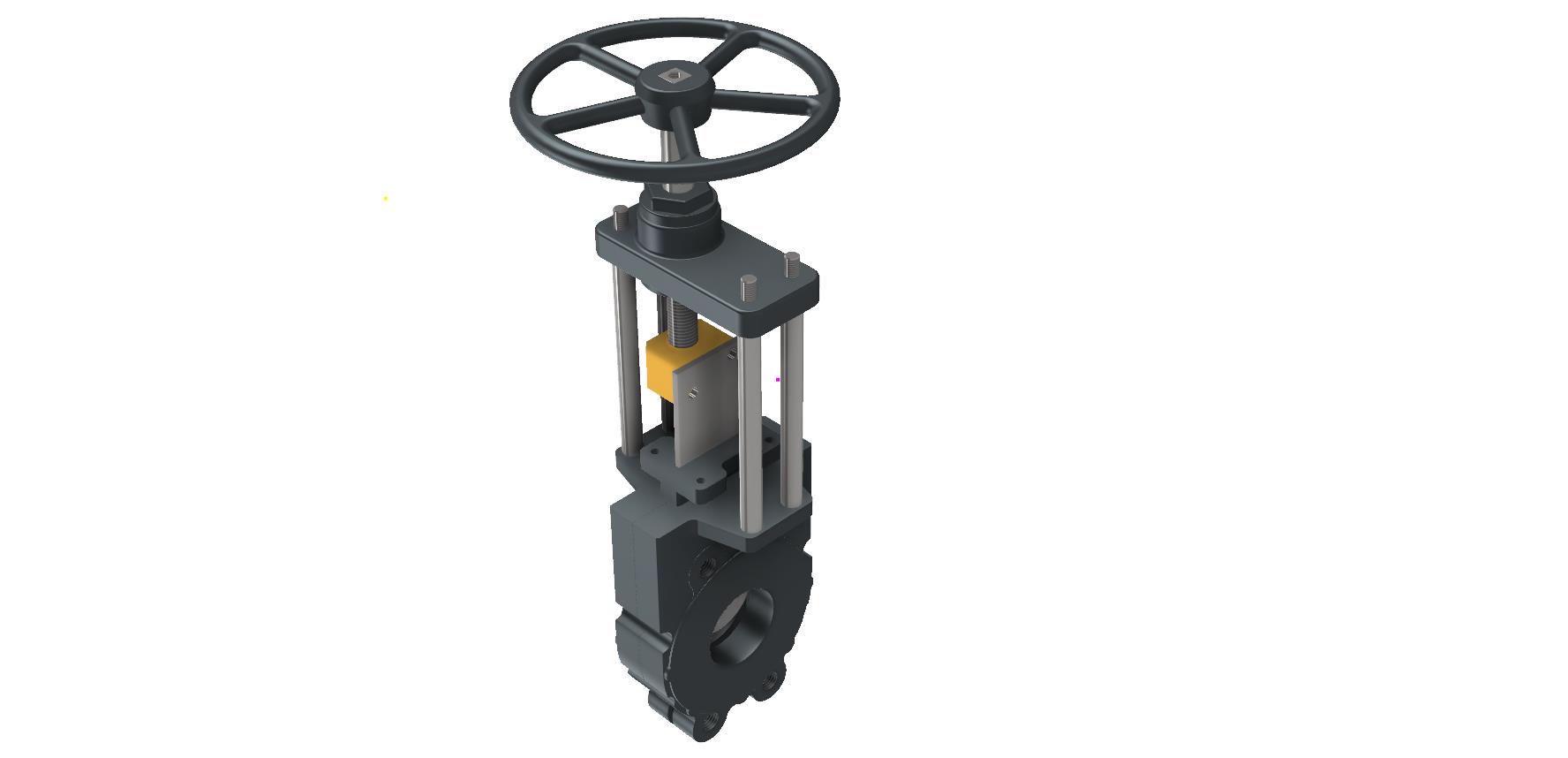

Задвижка шиберная KV-01 DN50
0
0
434
4
2
30
Автор
Danila_PROin
Дата
24.02.2021
Язык
Русский
Состав
3d сборка с деталировкой. Без чертежей.
Софт
Autodesk Inventor 2021
Как открыть?
Содержимое архива
-
Втулка.ipt
-
Гайка штока.ipt
-
Задвижка шиберная KV-01 DN50.iam
-
Задвижка шиберная KV-01 DN50.jpg
-
Задвижка шиберная KV-01 DN50.stp
-
Затвор.ipt
-
Коробка сальника.ipt
-
Корпус.ipt
-
Нож.ipt
-
Опора.ipt
-
Ответка втулки.ipt
-
Шток.ipt
-
Штурвал.ipt
