Задвижка шиберная ножевая ЗШН 700х1,0 для газовых трубопроводов

396

Задвижка шиберная ножевая ЗШН проходной диаметр Ду 700 мм давление 1 МПа. Рабочая среда нефть и газовый конденсат. Относится к запорной трубопроводной арматуре промышленного назначения. Задвижки могут применяться для работы с такими рабочими средами как питьевая вода, сточные воды, пульпа, вязкие, порошковые и кристаллизованные среды, и могут быть установлены на промышленных и гражданских объектах тепло- и водоснабжения, на очистных сооружениях, производственных линиях.

задвижка Задвижка шиберная Ножевая задвижка Шиберная

Автор

Данил Каравдин

Дата

26.11.2022

Язык

Русский

Состав

Сборочный чертеж, спецификация, чертежи деталей

Софт

КОМПАС-3D 17 Как открыть?

Содержимое архива

ЗШН 700х1,0
- 3915.7001.01.009 - Вилка.cdw
- 3915.7001.01.002 - Седло.cdw
- 3915.7001.01.011 - Кожух.cdw
- 3915.7001.01.000 -Задвижка ЗШН 700х1,0.spw
- 3915.7001.01.102 Фланец.cdw
- 3915.7001.01.010 - Шпиндель.cdw
- 3915.7001.01.103 - Платик.cdw
- 3915.7001.01.100 СБ - Стенка.cdw

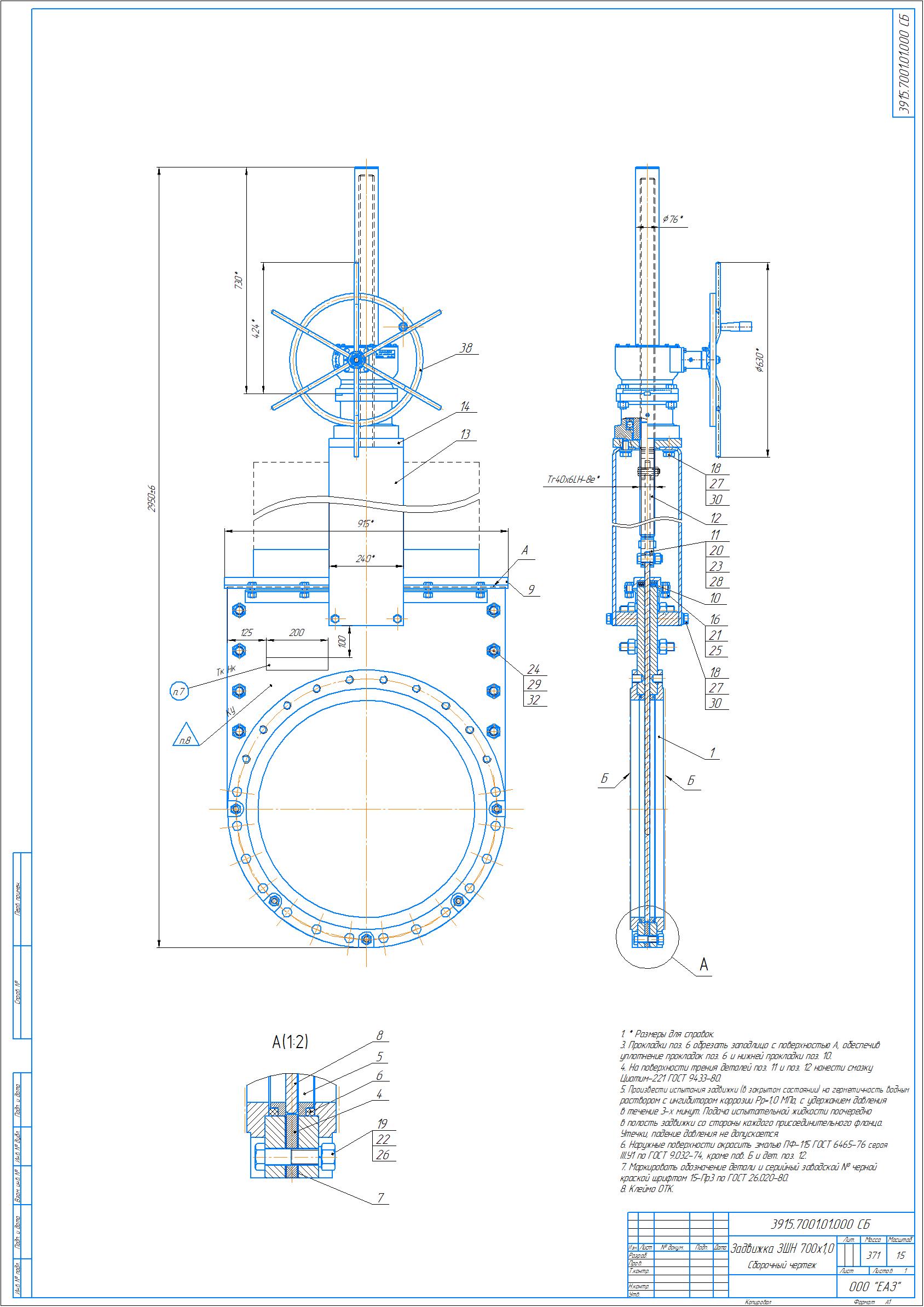

- 3915.7001.01.000 СБ - Задвижка ЗШН 700х1,0.cdw
- 3915.7001.01.003 - Демпфер.cdw
- 3915.7001.01.104 - Уголок.cdw
- 3915.7001.01.100 - Стенка.spw
- 3915.7001.01.101 - Стенка.cdw
- 3915.7001.01.004 - Прокладка.cdw
- 3915.7001.01.006 - Фланец прижимной.cdw
- 3915.7001.01.012 - Пластина.cdw
- 3915.7001.01.005 - Шибер.cdw
- 3915.7001.01.001 - Пластина.cdw
- 3915.7001.01.008 - Прокладка.cdw
