Шиберная ножевая задвижка Ø660мм

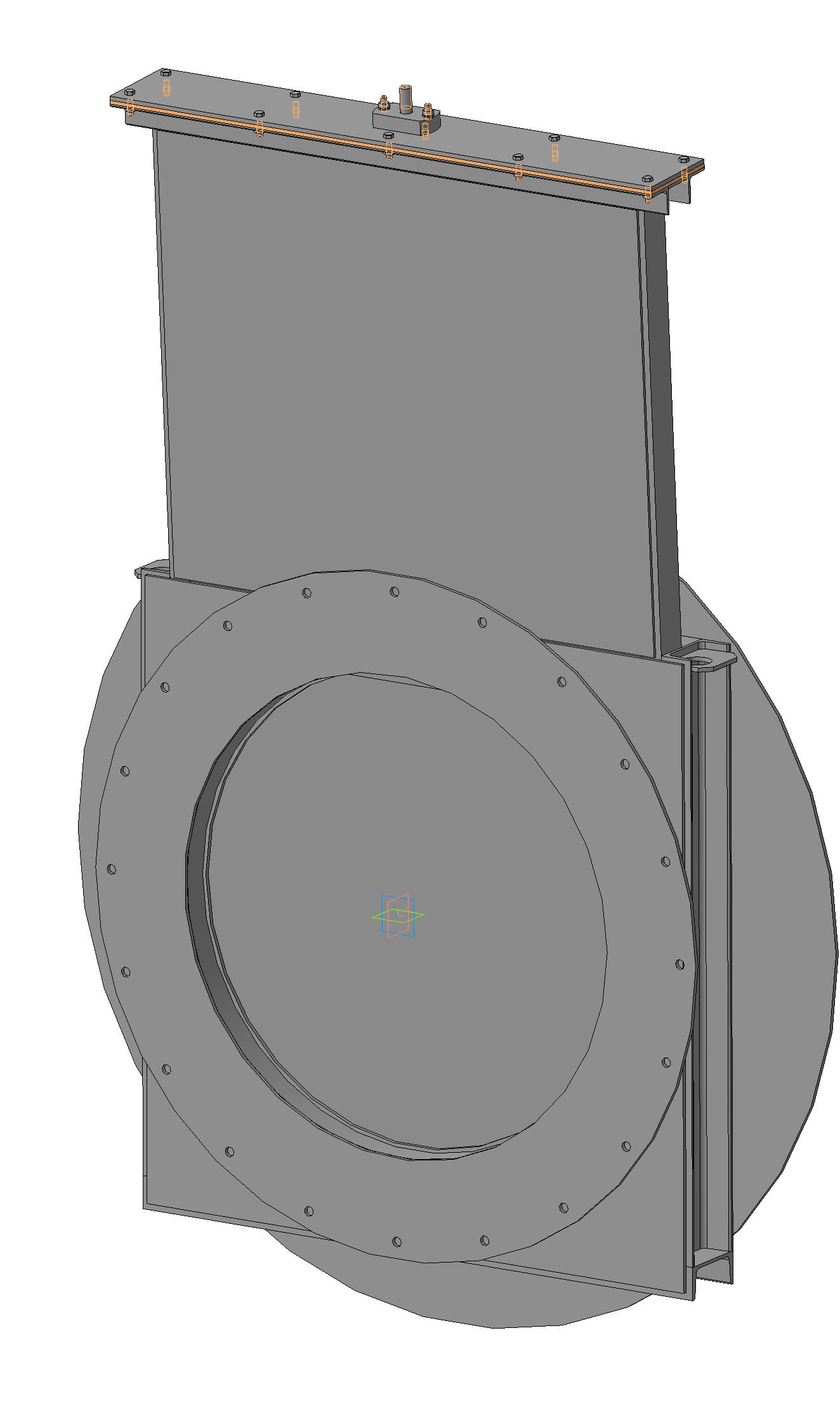

Шиберная ножевая задвижка применяется в качестве запорной арматуры сыпучих и газообразных сред. Проходное сечение Dn - Ø660мм. Один фланец под приварку - Ø1200мм. Второй фланец под болтовое соединение - 20 отверстий Ø14мм.

Состав: 3D Сборка

Софт: КОМПАС-3D 16.0.0

Файлы:
Шиберная ножевая задвижка/
Шиберная ножевая задвижка/Шибер.a3d
Шиберная ножевая задвижка/Полоса.m3d
Шиберная ножевая задвижка/Швеллер.m3d
Шиберная ножевая задвижка/Кольцо.m3d
Шиберная ножевая задвижка/Фланец.m3d
Шиберная ножевая задвижка/Лист крышки.m3d
Шиберная ножевая задвижка/Швеллер 5П.m3d
Шиберная ножевая задвижка/Тяга.m3d
Шиберная ножевая задвижка/Прокладка.m3d
Шиберная ножевая задвижка/Полоса 2.m3d
Шиберная ножевая задвижка/Лист 2.m3d
Шиберная ножевая задвижка/Шибер СБ.a3d
Шиберная ножевая задвижка/Уголок.m3d
Шиберная ножевая задвижка/Прижим.m3d
Шиберная ножевая задвижка/Лист.m3d
Шиберная ножевая задвижка/Лист шибера.m3d
Шиберная ножевая задвижка/Кольцо большое.m3d
Шиберная ножевая задвижка/Ушко.m3d
Шиберная ножевая задвижка/Крышка.a3d
Шиберная ножевая задвижка/Стенка.m3d
Шиберная ножевая задвижка/Платик.m3d
Шиберная ножевая задвижка/Корпус.a3d
Шиберная ножевая задвижка/Стенка 2.m3d
