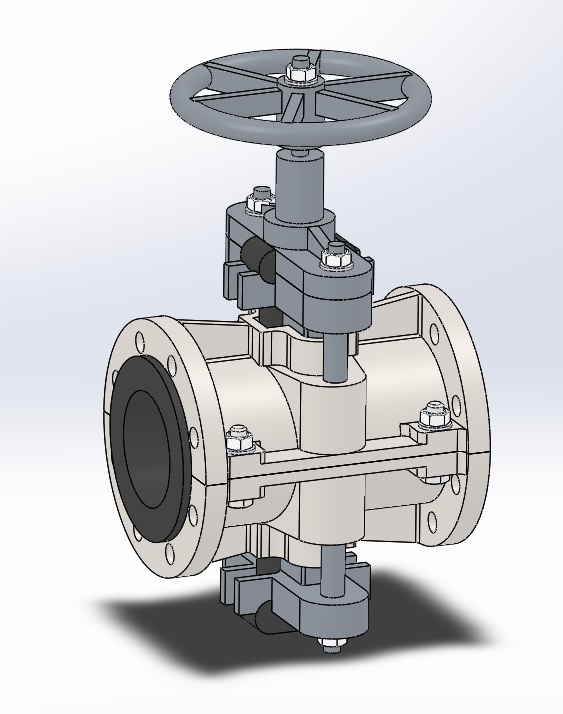

Задвижка шланговая полнопроходная GS1, DN 100

Задвижка шланговая полнопроходная GS1, DN 100.
Имеет конструкцию принудительного открытия патрубка.
Задвижки шланговые серии GS не имеют сальников и герметичны для всех жидкостей, шламов, зернистых материалов, порошков, паст, газов, кислот.
Давление номинальное, PN - 0,6 МПа (6 кгс/см2).
Присоединение задвижки к трубопроводу - фланцевое.
Среда рабочая – жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные, пульпообразные, вязкие среды,
минеральные масла и нефтепродукты.
Направление подачи рабочей среды - любое.
Герметичность затвора - по классу "А" ГОСТ Р 54808-2011.
Способ управления: ручной, пневматический (НО, Н3), электрический.
Материал корпуса: чугун, алюминий.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2014

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Задвижка шланговая полнопроходная GS1, DN 100

Задвижка GS1, DN 100\GS1.SLDASM
Задвижка GS1, DN 100\Lead screw.SLDPRT
Задвижка GS1, DN 100\Plug.SLDPRT
Задвижка GS1, DN 100\Rubber sleeve.SLDPRT
Задвижка GS1, DN 100\Support.SLDPRT
Задвижка GS1, DN 100\Support2.SLDPRT
Задвижка GS1, DN 100\Tie rod.SLDPRT
Задвижка GS1, DN 100\Whell.SLDPRT
Задвижка GS1, DN 100\Болт_В_7798-70.SLDPRT
Задвижка GS1, DN 100\Гайка_В_5915-70.SLDPRT
Задвижка GS1, DN 100\Шайба_11371-78.SLDPRT
Задвижка GS1, DN 100
