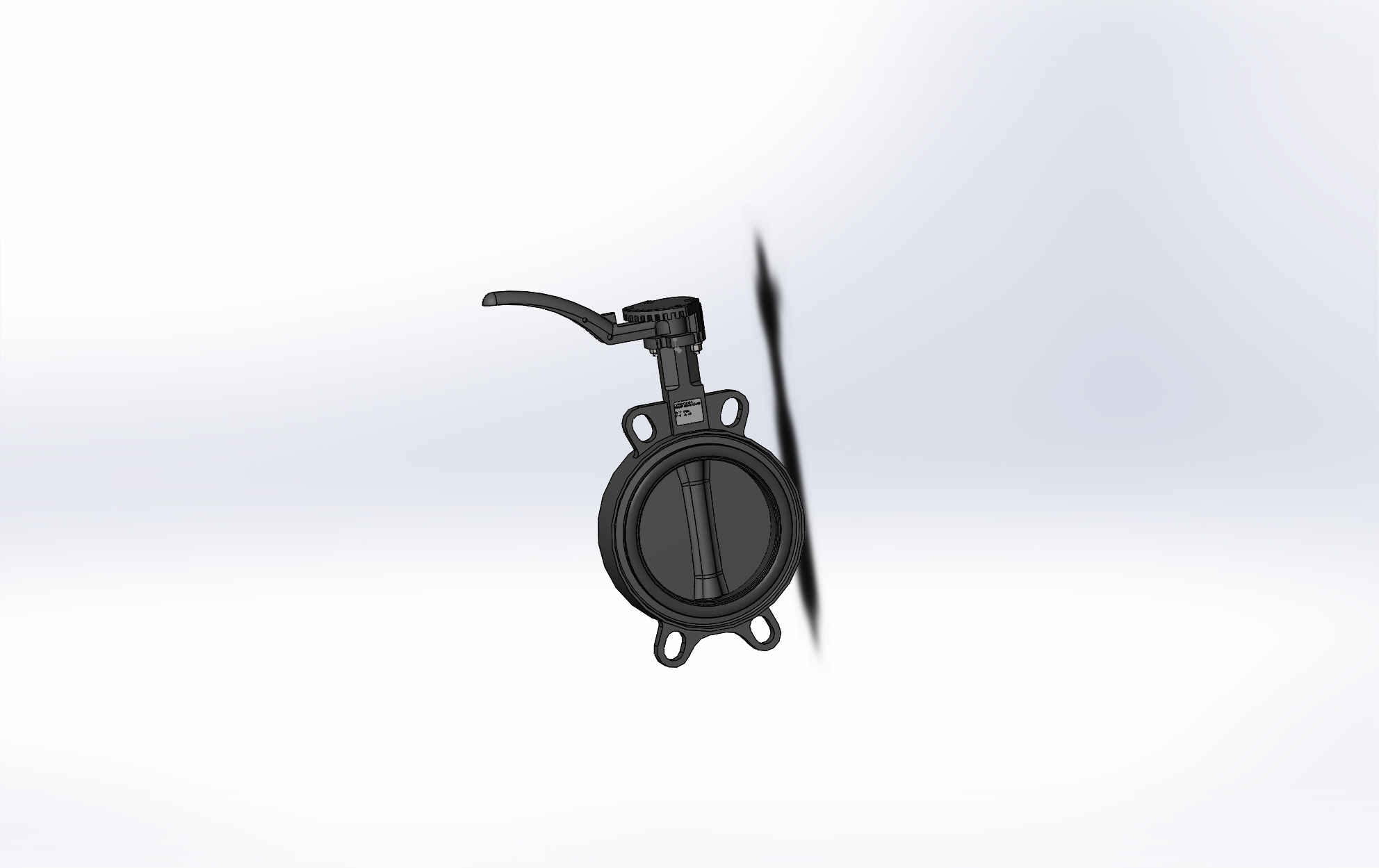

Затвор дисковый Ду 150

Затвор дисковый Ду 150 мм. Проходное сечение Dy150. Запорная арматура трубопроводов.

Состав: 3D Сборка

Софт: SolidWorks 2019

Файлы:

Винт М6х50 ГОСТ 11738.SLDPRT

Гайка М6 с буртом.SLDPRT

Затвор Диск.SLDPRT

Затвор Ду150.SLDASM

Затвор Прокладка.SLDPRT

Затвор Ручка.SLDPRT

Затвор Уплотнительное кольцо.SLDPRT

Затвор Шток.SLDPRT

Затвор Корпус.SLDPRT

Затвор Крышка.SLDPRT

Затвор Уплотнительное кольцо 2.SLDPRT

Затвор Уплотнительное кольцо 3.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
