Затвор щитовой 1200*1200 мм, 3D модель

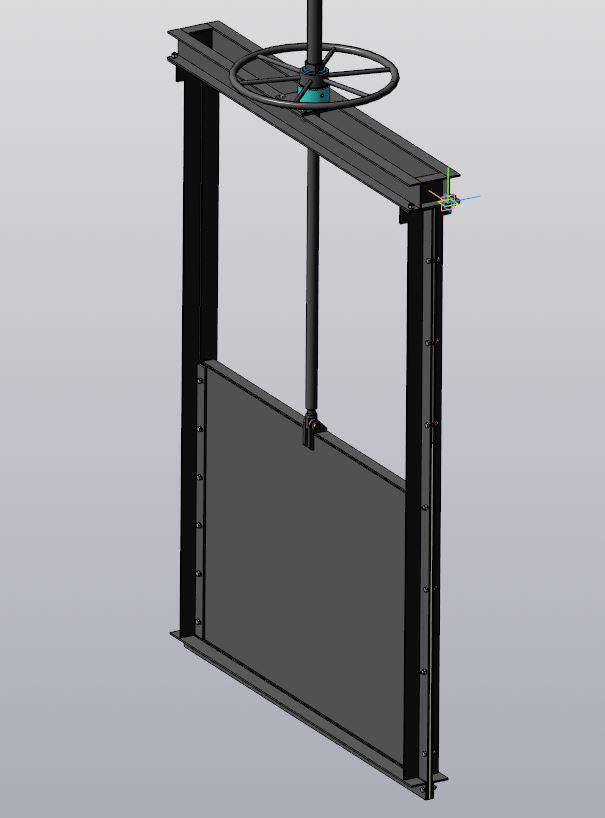

3D модель Затвор щитовой для перекрытия канала сточных вод. Подробно проработан,
механизм подъема - штурвал. Общее количество деталей - 60 шт.
Размер лотка: длина, мм - 1200
ширина, мм - 1200
Направление гидростатического
давления - одностороннее
Тип привода - ручной, винтовой
Максимальная высота
подъема (ход) шита, мм - 1200

Состав: 3D сборка

Софт: КОМПАС-3D 14

Файлы:
Винт.m3d
Шайба.m3d
Щит/
Щит/Щит.a3d
Щит/Прокладка.m3d
Щит/Плита.m3d
Щит/Ребро1480.m3d
Щит/Ребро.m3d
Щит/Ушко.m3d
Щит/Ребро495.m3d
Щит/Планка.m3d
Маховик/
Маховик/Спица.m3d
Маховик/Втулка.m3d
Маховик/Маховик.a3d
Маховик/Обод.m3d
Рама/
Рама/Уголок/
Рама/Уголок/Полка.m3d
Рама/Уголок/Стенка.m3d
Рама/Уголок/Уголок.a3d
Рама/Направляющая.m3d
Рама/Стойка правая/
Рама/Стойка правая/Стойка правая.a3d
Рама/Стойка правая/Полка.m3d
Рама/Стойка правая/Стенка.m3d
Рама/Стойка правая/Платик.m3d
Рама/Втулка.m3d
Рама/Рама.a3d
Рама/Стойка левая/
Рама/Стойка левая/Стойка левая.a3d
Рама/Планка.m3d
Рама/Уплотнение.m3d
Рама/Опора/
Рама/Опора/Полка.m3d
Рама/Опора/Полка103.m3d
Рама/Опора/Стенка103.m3d
Рама/Опора/Опора.a3d
Рама/Опора/Стенка.m3d
Подпятник/
Подпятник/Масленка 1.2.Ц6 ГОСТ 19853-74.m3d
Подпятник/Втулка.m3d
Подпятник/Втулка78.m3d
Подпятник/Подпятник.a3d
Подпятник/Корпус подпятника/
Подпятник/Корпус подпятника/Фланец.m3d
Подпятник/Корпус подпятника/Корпус.m3d
Подпятник/Корпус подпятника/Корпус подпятника.a3d
Подпятник/Втулка_м64.m3d
11454.01.00.000 СБ _ Затвор щитовой.a3d
Ось.m3d
Колпак/
Колпак/Заглушка.m3d
Колпак/Гайка.m3d
Колпак/Колпак.a3d
Колпак/Труба.m3d
