Затвор шиберный 550х500

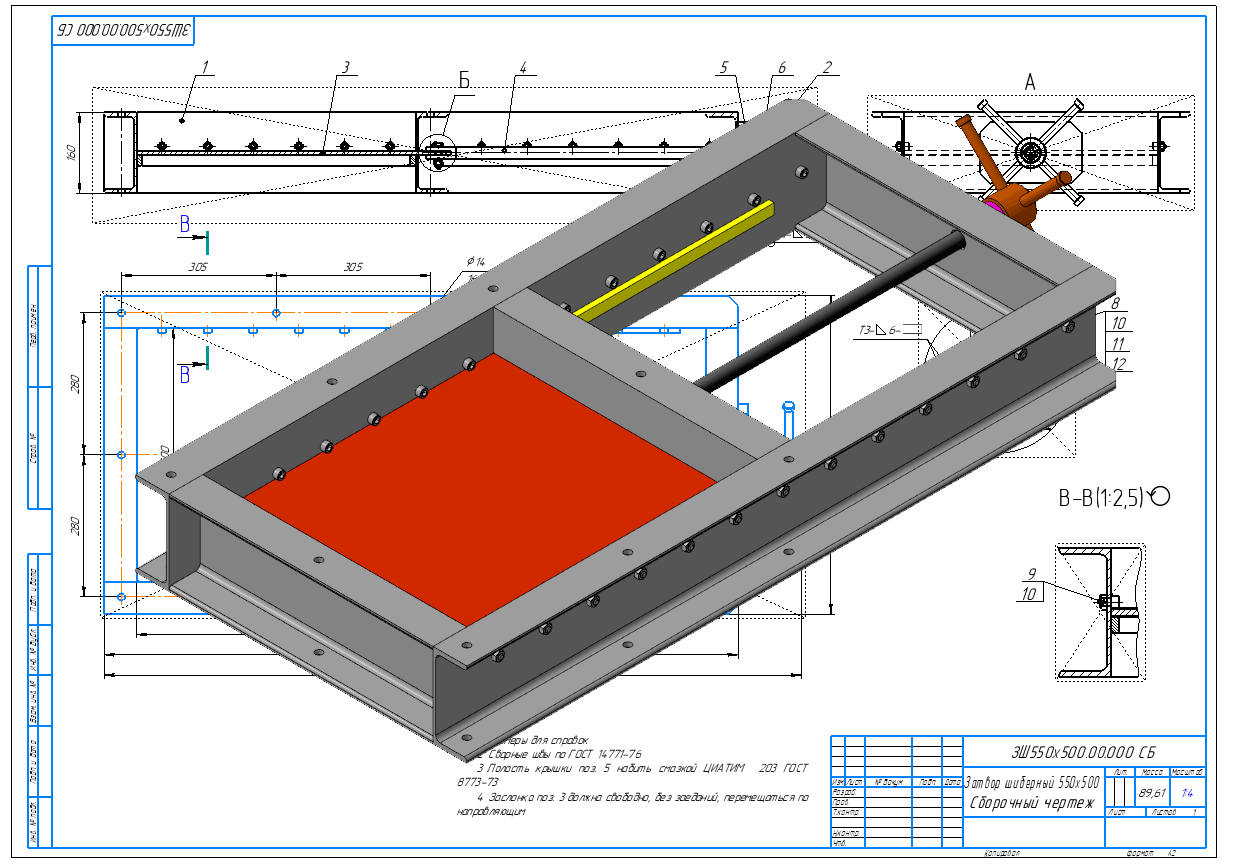

Затвор шиберный 550х500 3D Модель. Выпуск сыпучего материала из бункера или ограничение его подачи. Затвор шиберный выполняет функцию регулирования либо полной блокировки потока веществ. Отличительной особенностью устройства является использование металлического ножа (пластины) в качестве запорного элемента.

Состав: 3D Сборка, чертежи

Софт: КОМПАС-3D 18,1

Файлы:
Затвор шиберный 550х500.cdw
ЗШ550х500.02.000 Рукоять.spw
Винт.m3d
ЗШ550х500.00.002 Винт.cdw
ЗШ550х500.02.002 Спица.cdw
Гайка.m3d
Рама затвора 550х500.m3d
Затвор шиберный 550х500.a3d
ЗШ550х500.02.001 Ступица.cdw
ЗШ550х500.01.003 Балка.cdw
ЗШ550х500.00.003 Крышка.cdw
ЗШ550х500.00.000 Затвор шиберный 550х500.spw
ЗШ550х500.01.000 СБ Рама затвора 550х500.cdw
ЗШ550х500.02.000 СБ Рукоять.cdw
ЗШ550х500.00.004 Гайка.cdw
ЗШ550х500.02.003 Заглушка.cdw
Заслонка 550х500.m3d
Крышка.m3d
Рукоять.m3d
ЗШ550х500.00.001 Заслонка 550х600.cdw
ЗШ550х500.01.000 Рама затвора 550х500.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
