Здание для размещения технического оборудования очистных сооружений

Надземная часть здания - одноэтажное сооружение прямоугольное в плане, с размерами в осях 5,1х5,8 м. Высота этажа 3,0 м, а общая высота здания составляет 5.30 м. Здание состоит из одного помещения, в котором располагаются компрессоры и другое необходимое оборудование .
Подземная часть здания - это емкости, изготовленные из монолитного железобетона, где безпочередньо и будет размещаться обладанання для очистных сооружений. Общие размеры в осях 14,0х21,0м. Внутренняя высота бетонных емкостей 3.6 м. Толщина железобетонных стен 400, 300 и 250 мм.

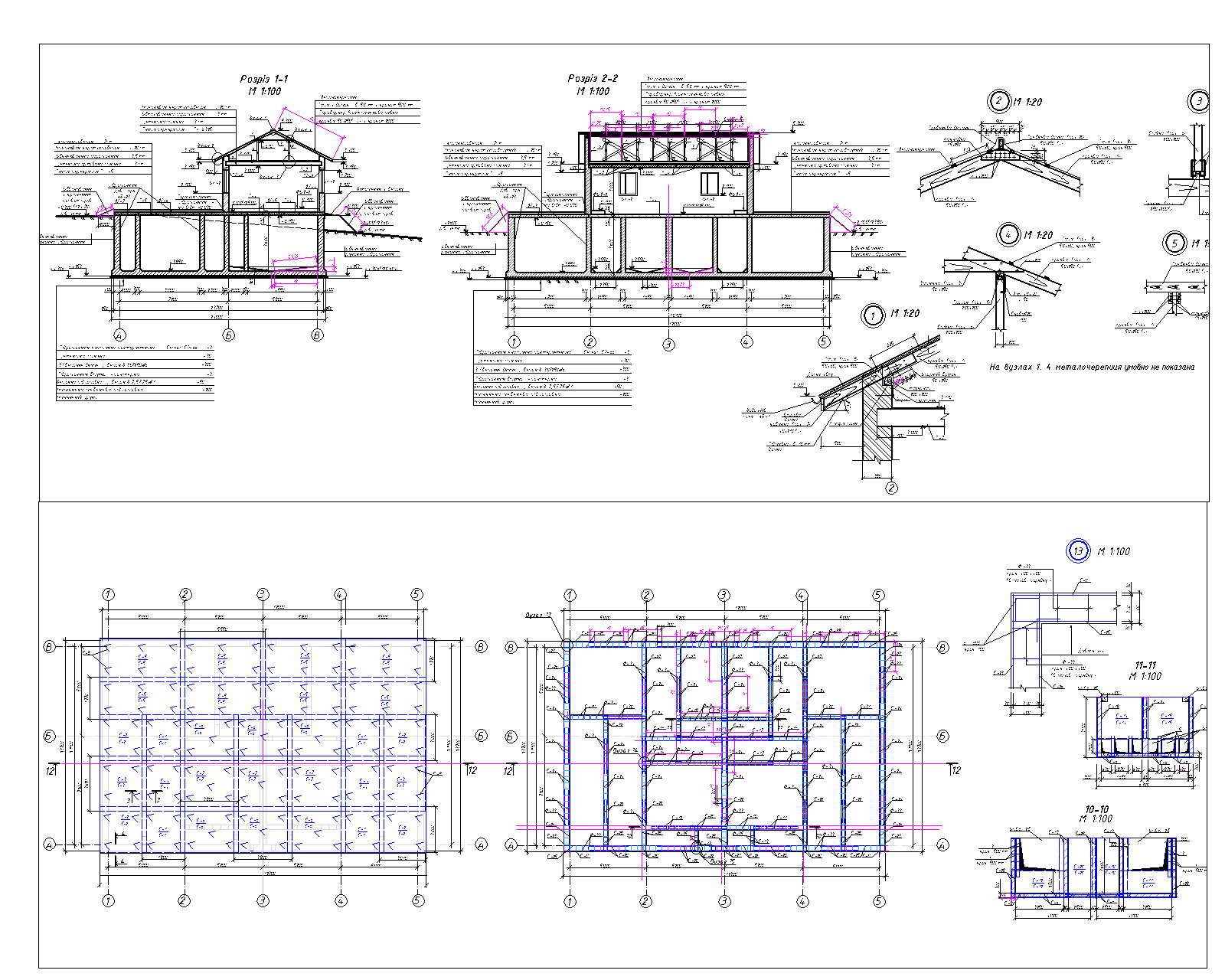

Состав: Планы, Фасады, Кровля, Узлы Язык документа

Софт: AutoCAD 2014

Каталог / Инженерные системы / Системы водоснабжения и канализации / Здание для размещения технического оборудования очистных сооружений

Просмотр файлов
111/
111/???⥦?.dwg
