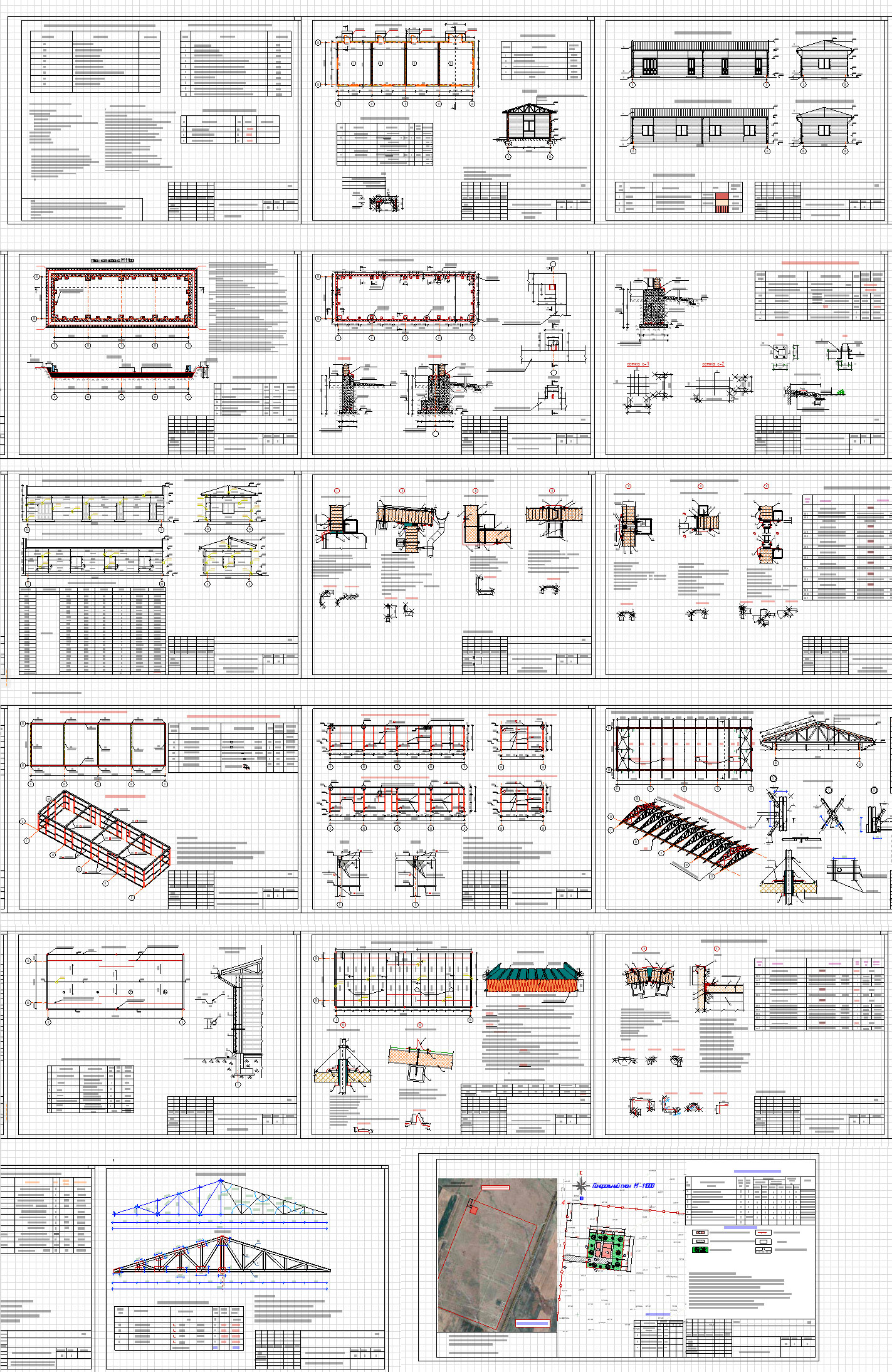

Здания обезвоживания осадка для очистного сооружение

Архитектурно планировочное решение.

Здание прямоугольное с размерами в плане 19,2х6,0 высота помишения 3,5м
На плане располагаются
Панель контрольная комната, комната электрика,
помещение химического оборудования,помещение обезвоживание осадка
Стены -выполнены из сэндвич панелей толщиной 150мм.
двух слоев оцинкованного стального листа (толщиной 0,5 мм)
одного слоя высокоэффективного утеплителя
из несгораемых минераловатных плит базальтовых пород
Цоколь -выполнены из кабанчик на цем.-песч. растворе
Перегородки - из двухслойного гипсокартона, между слоями
гипсокартона утеплитель - мин. вата
Окна - ПластиковыеJP-профиля стекло покет
Двери - металлические,дередянные, стекляные.
Полы - Керамических плитки
Кровля - Выполнены из сэндвич панелей толщиной 100мм.
двух слоев оцинкованного стального листа (толщиной 0,5 мм)
одного слоя высокоэффективного утеплителя
из несгораемых минераловатных плит базальтовых пород
Стык стеновых и кровылных- выполнены из оцинкованная сталь t=0,5мм
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Здание решено с полным металлическим каркасом, где основными несущими элементами являются колонны и стропильные фермы.
Жесткость каркаса создается за счет балок обвязки, горизонтальных и вертикальных прагоны
Фундаменты -Железобетон кл . В 15
Гидроизоляция : Горизонтальная - на отм. -0.03 выполнить СМ лист АР-5
из двух слоев гидроизолаГИ-Г ГОСТ 7415-86 на битумной мастике
МБК-Г-65 ГОСТ 2889-80.
Калона- трубы квадратные t6х150х150н
Ростверк - трубы квадратные t6х150х150н
Стены наружные - сендвич панели трехслойные теплоизолирующие тол 150мм
Прогоны гаризантальная - прямоугольная труба t4х100х50н
Прогоны вертикалная - прямоугольная труба t4х100х50н
Фермы-металлическая
Кровля - сендвич панели кровельные трехслойные теплоизолирующие тол 100мм
Связи горизантальная на уривены ферм - уголки крестовые см ведомст материалов
Все работы по сварке металлических конструкций, по сварке монтажных соединений строительных конструкций, закладных деталей выполнить в соответствии по СНиП РК 5.03-37-2005 "Несущие и ограждающие конструкции" и других действующих нормативных и инструктивных документов. Необетонированные стальные поверхности закладных деталей и соединительные элементы окрасить масляной краской по
ГОСТ 8292-85 по грунтовке олифой.
3.Монтаж конструкций производить на монтажных болтах нормальной точности и монтажной сварке.
1.Электроды для сварных соединений по ГОСТ 9467-75: -типа Э50 для стали кл.С345 -типа Э42А для стали кл.С255 -типа Э42 для стали кл.С245, С235.
2.Длину и катеты сварных швов назначать по услиям данным в ведомости элементов
3.Во время монтажа обеспечить устойчивость как отдельных элементов, так и сооружения в целом.
4.Все сварные швы по ГОСТ5264-80, тавровые и угловые по усилиям в элементах конструкций, стыковые с полным проваром.
