Воздушное отопление торгового центра Тепловеи

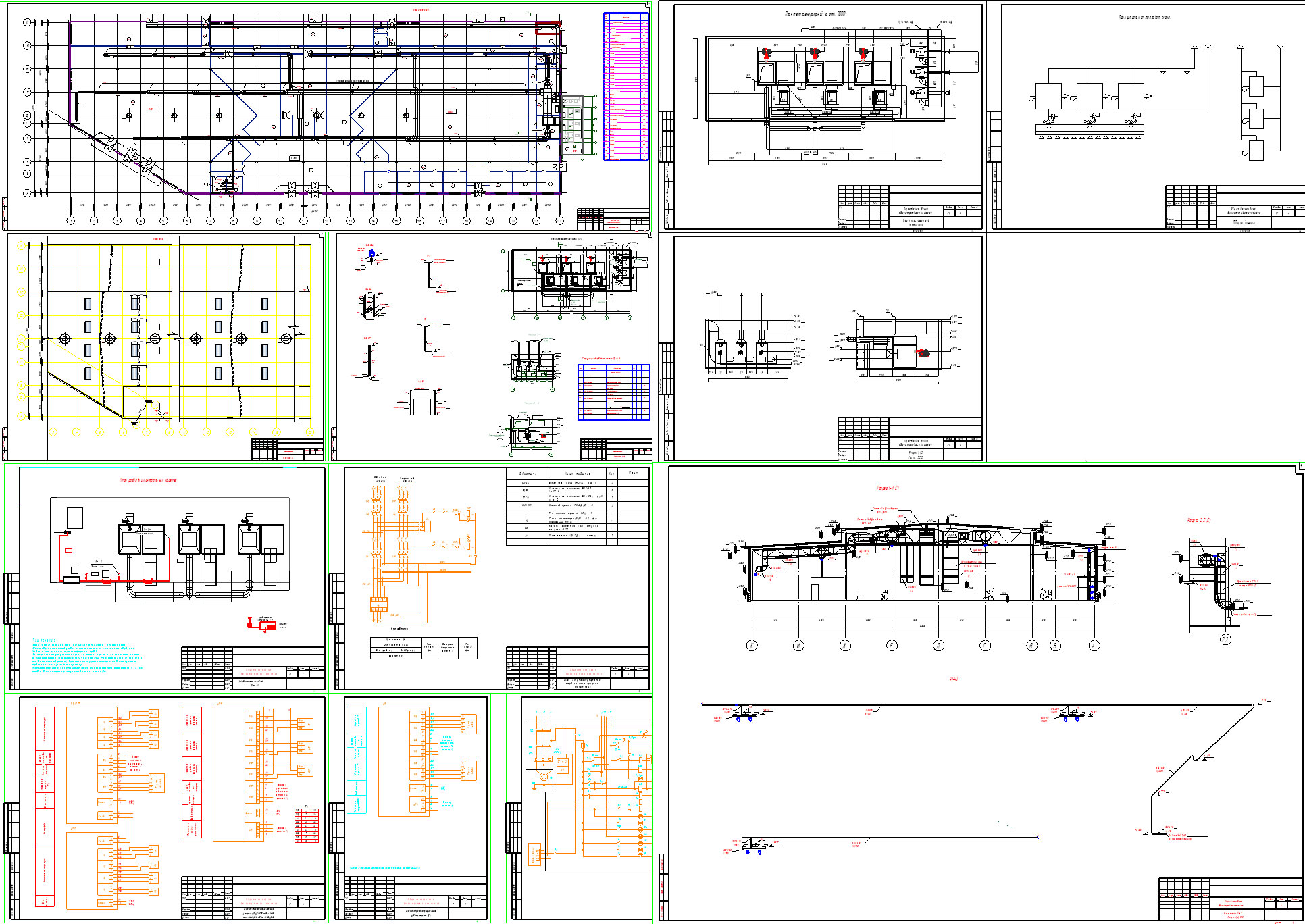

Воздушное отопление торгового комплекса, Тепловеи, включает разделы ТМ (обвязка по воздуху Тепловеев), ОВ (воздуховоды и тепловые завесы самого комплекса), электрика, автоматика.

Раздел тепломеханические решения теплогенераторной выполнен на основании задания на проектирования в соответствии с действующими нормами: 1. СНиП 3.05.01-85 "Внутренние санитарно-технические системы"; 2. СП 41-101-95 "Проектирование тепловых пунктов".
Тепллогенераторная предназначена для обеспечения тепловой энергией здания общественного назначения.

В качестве теплоносителя используется нагретый воздух t=30,4 С для отопления и t=от+21 до +50 С на тепловые завесы. Объем воздуха подаваемого в систему отопления 72000м³, при расчетной температуре наружного воздуха=-39 С доля рециркуляции составляет 40%, при
понижении температуры доля рециркуляции определяется автоматически по параметрам наружного воздуха (см.раздел АТМ). Объем воздуха подаваемого на тепловые завесы 13200м³, забор воздуха происходит из верхней зоны отапливаемого помещения. В качестве топлива
используется природный газ. В качестве резервного используется дизельное топливо. В качестве источника тепловой энергии для системы отопления приняты три воздухонагревателя Тепловей Т-350 номинальной тепловой мощностью 350 кВт каждый, 2
агрегата с газовой горелкой Hansa HGZ/S 900, 1 агрегат с комбинированной горелкой Hansa GOZ/S 600. Для системы тепловых завес приняты три воздухонагревателя Тепловей Т-45 номинальной тепловой мощностью 45 кВт каждый, с газовой горелкой Hansa HPM 1 E.
По надежности отпуска тепла потребителю котельная относиться ко II категории.
Забор наружного воздуха происходит через фильтр ячейковый ФЯ 15х3(номинальное сопротивление 50Па).
Удаление дымовых газов от тепловеев осуществляется через индивидуальные дымовые трубы ∅ 250 мм и 150 мм, Н=11 м. Дымовую трубу выполнить из нержавеющих дымоходов системы ТЕРМО с толщиной утеплителя 25мм.
Воздуховоды, применяемые в теплогенераторной из тонколистовой стали по ГОСТ 14918-80 толщиной s=0.6-0.9мм. Наружную поверхность воздуховодов покрыть теплоизоляцией Энергофлекс "Super-Al"10мм. Вентиляционное оборудование подобрано с учетом подсосов и потерь воздуха через неплотности согласно п. 7.8.2 СНиП 41-01-2003.
Монтаж систем отопления и вентиляции вести в соответствии со СНиП 3.05.01-85 "Внутренние санитарно-тенические системы".
