Затвор дисковый 200 114.156.091.00.00.00.00

0
70
0
0

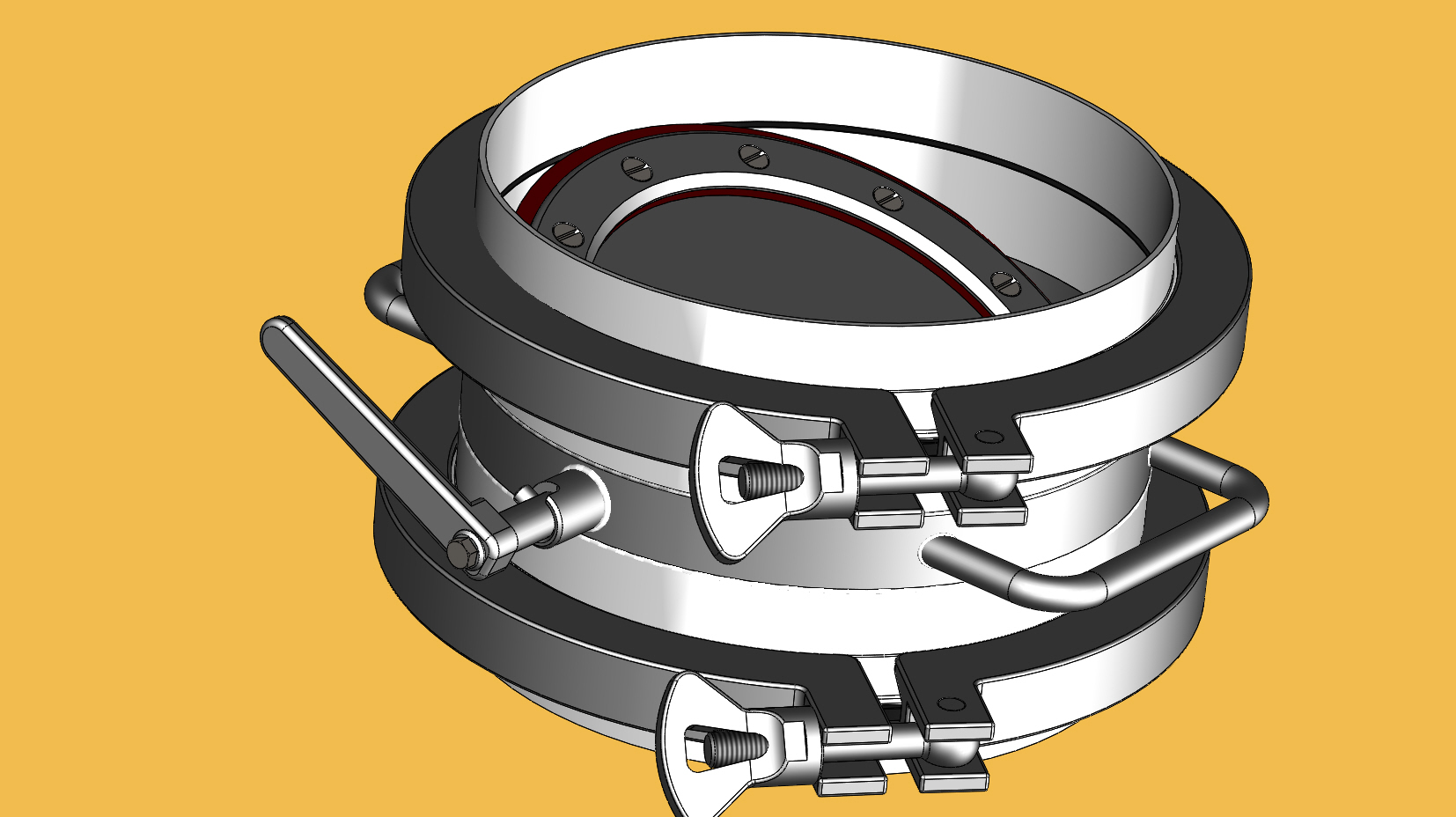

3D модель Затвор дисковый 200 114.156.091.00.00.00.00

114.156.091.00.00.00.00 Затвор дисковый 200
Изделие предназначено для применения в быстросборных самотечных трубопроводных системах сыпучих химически активных веществ. Применяется для соединения круглых конструкций диаметрами 200 мм в вертикальном положении и служит для перекрытия потока сыпучих веществ. Соединение с ответными конструкциями кламповое, что обеспечивает быстроту и надёжность монтажа.
Материал: нержавеющая сталь, резина силиконовая.
Габариты: 260х260х110 мм.
Обозначение и наименование условны.

3D Модели Затвор затвор дисковый труба
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK

Еще чертежи и проекты по этой теме:

50
Затвор дисковый
20
Затвор дисковый DN150
20
Затвор дисковый ДУ 80
50

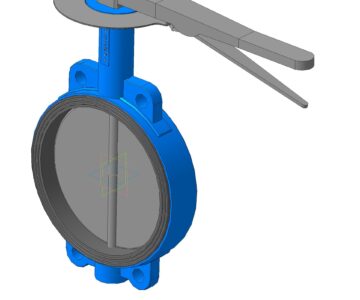

Затвор поворотный дисковый Ду 200 Ру 1,6
20
Затвор дисковый от 32 мм до 1500мм
20
Дисковый затвор DN32
Комментариев пока нет
Чтобы оставить комментарий, необходимо войти
Войти с помощью:
Ссылка на логин через google Ссылка на логин через vk Ссылка на логин через yandex
Автор
Владимир Царегородцев
Дата
27.09.2021
Язык
Русский
Состав
3D сборка, детали
Софт
SolidWorks 2017 Как открыть?
Содержимое архива
  • 114.156.091.10.00.00.00 Корпус
    • 114.156.091.10.00.00.00 СБ Корпус.SLDASM
    • 114.156.091.10.00.00.04 Ручка.SLDPRT
    • 114.156.091.10.00.00.01 Труба.SLDPRT
    • 114.156.091.10.00.00.03 Втулка.SLDPRT
    • 114.156.091.10.00.00.02 Втулка.SLDPRT
  • bolts
    • Hex Bolt 7805_gost.sldprt
  • Прочие изделия
    • Патрубок полированный DN 200'x2 1.4404 DIN 32676.SLDPRT
    • Кламп 200
      • Кольцо 200 правое.SLDPRT
      • Кольцо 200 левое.SLDPRT
      • Винт 8''.SLDPRT
      • Штифт 8''.SLDPRT
      • Гайка 8''.SLDPRT
      • Зажим Clamp 200.SLDASM
    • Прокладка DH 200 DIN 32676.SLDPRT
  • screws
    • SC GOST 17475_gost.sldprt
  • 114.156.091.00.00.00.04 Вал.SLDPRT
  • 114.156.091.00.00.00.11 Шайба.SLDPRT
  • 114.156.091.00.00.00.07 Уплотнитель.SLDPRT
  • 114.156.091.00.00.00.10 Ручка.SLDPRT
  • 114.156.091.00.00.00.00 СБ Затвор дисковый.JPG
  • 114.156.091.00.00.00.00 СБ Затвор дисковый.SLDASM
  • 114.156.091.00.00.00.09 Упор.SLDPRT
  • 114.156.091.00.00.00.05 Фланец.SLDPRT
  • 114.156.091.00.00.00.06 Фланец.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
