Рихтовочное приспособление для металлических ворот

Рихтовочное приспособление для ворот высотой 3,5 м. Ворота распашные, двустворчатые, каждая створка представляет собой каркас из швеллера 10П, обшитый оцинковкой, внутренняя полость утеплена пенопластом. Одна из створок ворот просела настолько, что сверху образовалась щель высотой 20 мм, а снизу створка царапает бетонный фундамент. Для ремонта было принято решение, не снимая створку, стянуть ее по диагонали при помощи проектируемого приспособления и, добившись нужного положения, закрепить от дальнейшего провисания при помощи раскоса из швеллера.

Состав: 3D сборка, чертежи для изготовления Язык документа

Софт: КОМПАС-3D 13 sp1

Файлы:

Каталог / Машиностроение и механика / Рихтовочное приспособление для металлических ворот

Петля приварная с шариком 24х100.a3d
Петля приварная с шариком 50х190.a3d
Сборка всего 1.a3d
Сборка устройства.a3d
Створка ворот левая существующая.a3d
Створка ворот правая существующая.a3d
Створки ворот в сборе.a3d

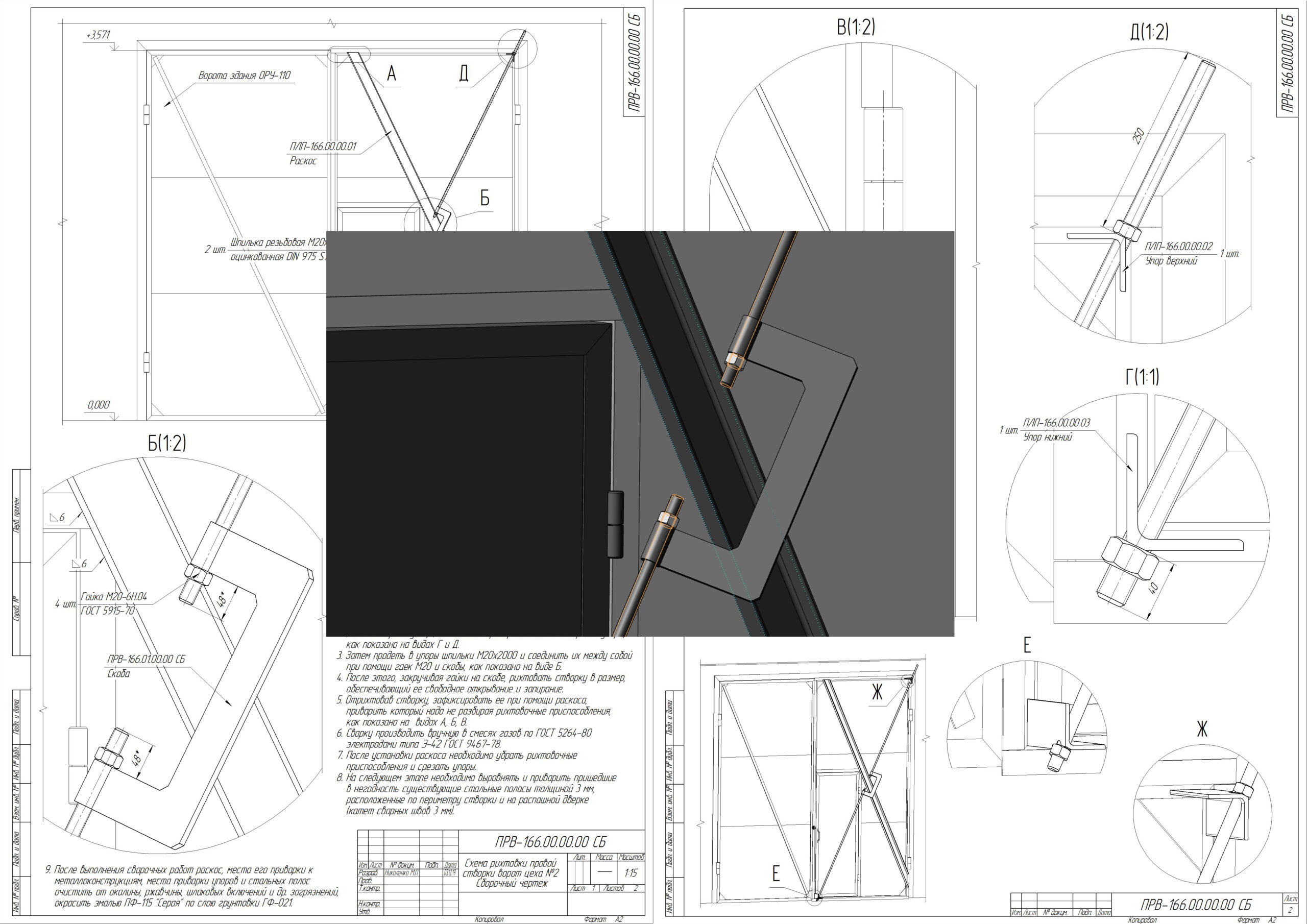

ПРВ-166.00.00.00 СБ Схема рихтовки.cdw
ПРВ-166.00.00.01 Раскос.cdw
ПРВ-166.00.00.02 Упор верхний.cdw
ПРВ-166.00.00.03 Упор нижний.cdw
ПРВ-166.01.00.00 СБ Скоба.cdw
Чертеж Раскос.cdw
Чертеж Скоба.cdw
Чертеж схема 2.cdw
Чертеж Упор верхний.cdw
Чертеж Упор нижний.cdw
материалы.doc
Втулка для ворот.m3d
Втулка для дверки.m3d
Дверка на ворота.m3d
Палец для ворот.m3d
Палец для дверки.m3d
Раскос проектируемый.m3d
Рукоятка.m3d
Скоба для навесного замка.m3d
Скоба с втулками.m3d
Упор верхний.m3d
Упор нижний.m3d
Фрагмент здания цеха.m3d
Шпилька М20х2000.m3d
