топ За месяцАппарат с мешалкой вариант 2
КубГТУ
каф.ТОиСЖ,
Расчет и конструирование,
спроектировать аппарат с мешалкой.
Краснодар 2014 год
Курсовой проект: 50 с ., 7 рис., 3 табл., 5 источников.
Графическая часть: 4 листа формата А1.
В процессе работы проводился расчет на прочность аппарата с мешалкой (расчет корпуса аппарата на внутренне давление, рабочее и гидрастатических испытаний; расчет корпуса аппарата на наружное давление; расчет паровой рубашки; расчет укрепления отверстий; расчет перемешивающего устройства). Был спроектирован аппарат с мешалкой.
|
Схема |
V, м3 |
D, мм |
Fр, м2 |
P, МПа |
Pруб, МПа |
tр, °C |
Материал корпуса |
Dл, мм |
dy1, мм |
|
2-а |
5 |
1800 |
10,4 |
2 |
0,8 |
160 |
09Г2С |
500 |
65 |
|
dy2, мм |
dy3, мм |
dy4, мм |
dy5, мм |
R, мм |
Тип мешалки |
n, мин-1 |
Dм, мм |
l, мм |
N, кВт |
|
50 |
50 |
32 |
25 |
700 |
турб. откр. |
125 |
630 |
2350 |
11 |

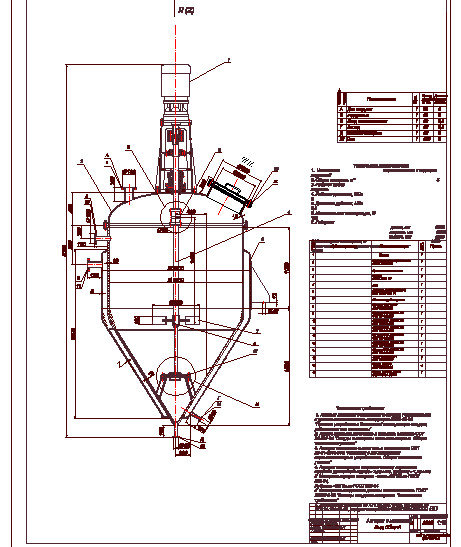

Состав: Аппарат с мешалкой вид общий, полумуфта, сиакан, кольцо, втулка 1, втулка 2, общий вид привода.
Софт: AutoCAD 2012
Сайт: www
