Расчет аппарата с мешалкой

Кубанский государственный технологический университет
Кафедра технологического оборудования и систем жизнеобеспечения
Курсовой проект по дисциплине " Расчет и конструирование"
На тему : " Расчет аппарата с мешалкой"
Краснодар 2014

В процессе работы проводился расчет на прочность аппарата с мешалкой (расчет корпуса аппарата на внутренне давление, рабочее и гидравлических испытаний; расчет корпуса аппарата на наружное давление; расчет паровой рубашки; расчет укрепления отверстий; расчет перемешивающего устройства).

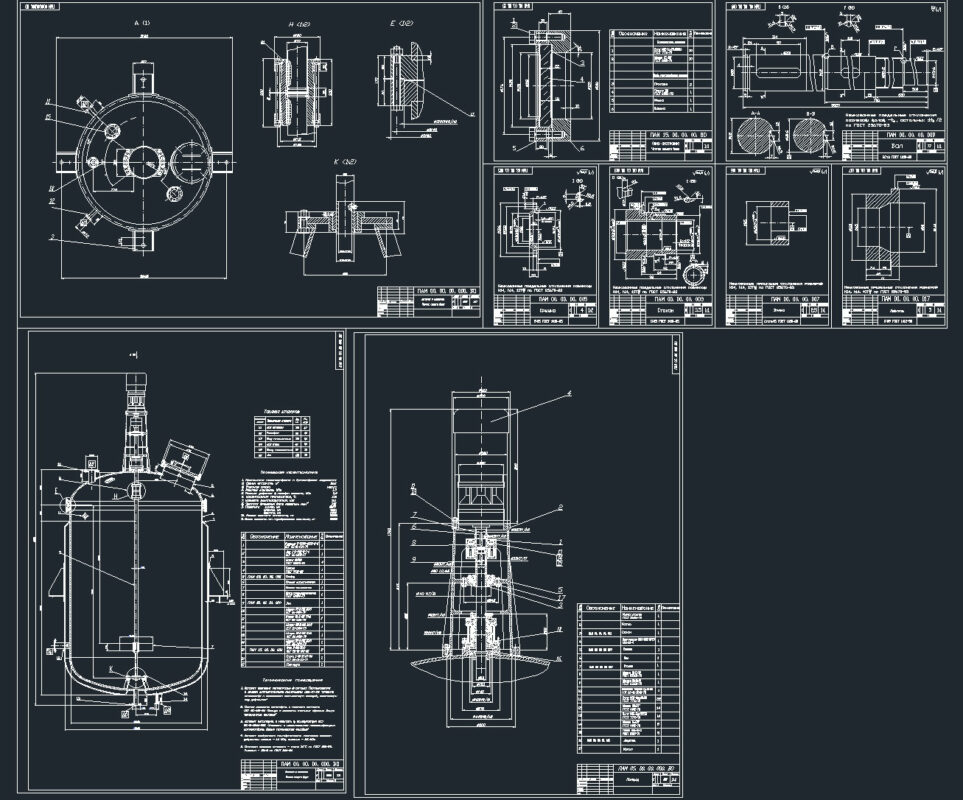

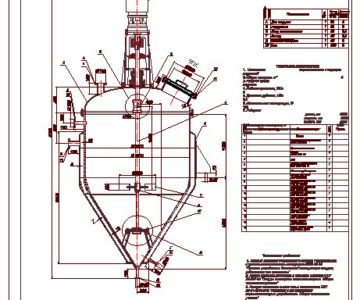

Графическая часть содержит общий вид аппарата с мешалкой,вид сверху , чертеж привода , деталировку .
Курсовой проект содержит 4 листа А1 , 33 листа А4 ПЗ ,4 рис.
Был спроектирован аппарат с мешалкой.
Задание :
Схема V, м3 D,мм Fр,м2 P,МПа Pруб,МПа tр,C Материал корпуса Dл,мм dy1,мм
1-а 16,0 2400 26,4 1,0 0,6 150 16ГС 600 100

dy2,мм dy3,мм dy4,мм dy5,мм R,мм Тип мешалки n, об/мин Dм,мм l,мм N,кВт
80 100 50 32 800 6-и лоп. 160 560 3000 9,0

Техническая характеристика :
Объем аппарата 16,0 М3
Раб. среда масло
Раб. давление 1 МПа
Макс. температура 150 С
Мощность электродвигателя 9,0 кВт
Частота вращения вала мешалки 160 об/мин
Габариты
длина 3180мм
ширина 3180
высота 6000
Масса пустого аппарата 9260 кг
Масса аппарата при гидравлическом испытании 25260

Состав: общий вид аппарата с мешалкой,вид сверху , чертеж привода , деталировка,пз Язык документа

Софт: AutoCAD 13
