Расчет и конструирование аппарата с мешалкой 8 м3

Кубанский государственный технологический университет
Кафедра технологического оборудования и систем жизнеобеспечения
Курсовой проект по дисциплине "Расчет и конструирование машин и аппаратов пищевых производств"
На тему: "Расчет и конструирование аппарата с мешалкой"
Краснодар 2020

Курсовой проект: 37 с ., 5 рис., 7 источников.

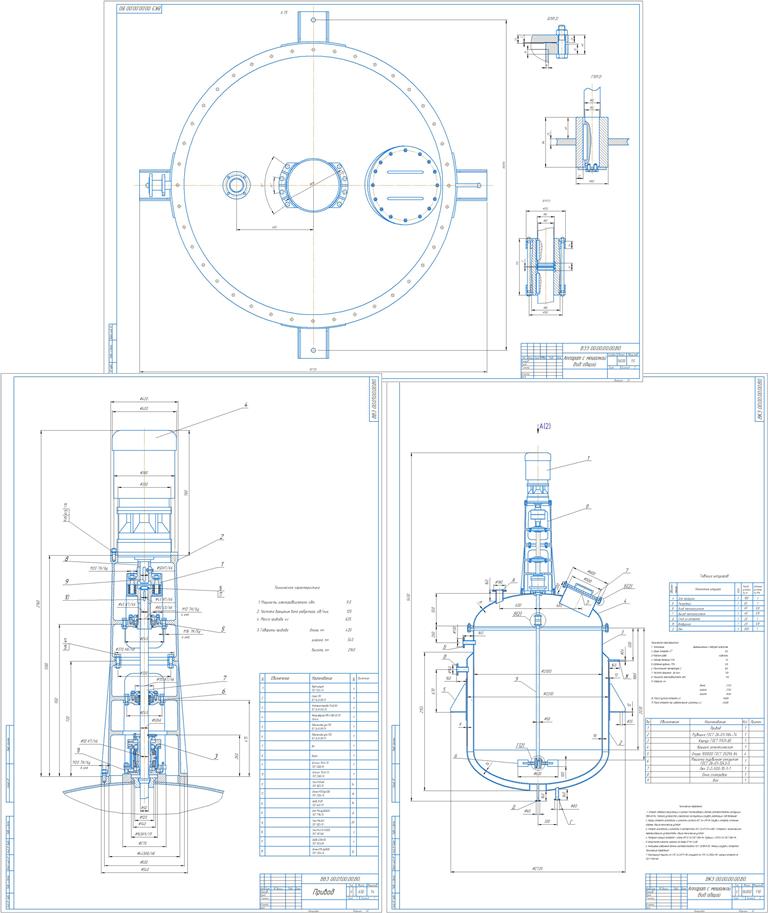

Графическая часть: 3 листа формата А1.
В процессе работы проводился расчет на прочность аппарата с мешалкой (расчет корпуса аппарата на внутренне давление, рабочее и гидростатических испытаний; расчет корпуса аппарата на наружное давление; расчет паровой рубашки; расчет укрепления отверстий; расчет перемешивающего устройства). Был спроектирован аппарат с мешалкой.
Техническое задание
Вариант №18
Таблица 1 – Исходные данные

Схема V, м3 D,мм Fр,м2 P,МПа Pруб,МПа tр,C Материал корпуса Dл,мм dy1,мм
3-б 8,0 2000 14,6 1,0 0,8 160 09Г2С 500 100

dy2,мм dy3,мм dy4,мм dy5,мм R,мм Тип мешалки n, об/мин Dм,мм l,мм N,кВт
50 65 40 25 700 турб. откр. 125 630 2240 9,0
СОДЕРЖАНИЕ

Введение 4
Техническое задание 5
1 РАСЧЕТ ЦИЛИНДРИЧЕСКОЙ ОБЕЧАЙКИ НА ДЕЙСТВИЕ ВНУТРЕННЕГО ИЗБЫТОЧНОГО ДАВЛЕНИЯ 6
2 РАСЧЕТ ЦИЛИНДРИЧЕСКОЙ ОБЕЧАЙКИ, НАГРУЖЕННОЙ НАРУЖНЫМ ДАВЛЕНИЕМ 9
3 РАСЧЕТ ЦИЛИНДРИЧЕСКОЙ ОБЕЧАЙКИ, НАГРУЖЕННОЙ ОСЕВЫМ СЖИМАЮЩИМ УСИЛЕМ 12
4 РАСЧЕТ ЭЛЛИПТИЧЕСКОЙ КРЫШКИ НА ДЕЙСТВИЕ ВНУТРЕННЕГО ИЗБЫТОЧНОГО ДАВЛЕНИЯ 15
5 РАСЧЕТ ЭЛЛИПТИЧЕСКОГО ДНИЩА НА ДЕЙСТВИЕ НАРУЖНОГО
ДАВЛЕНИЯ 17
6 РАСЧЕТ ПАРОВОЙ РУБАШКИ НА ДЕЙСТВИЕ ВНУТРЕННЕГО ДАВЛЕНИЯ 20
7 РАСЧЕТ ПЛОСКОЙ КРУГЛОЙ КРЫШКИ 23
8 РАСЧЕТ ОДИНОЧНЫХ ОТВЕРСТИЙ В АППАРАТЕ 25
9 РАСЧЕТ ОПОР АППАРАТА 29
10 РАСЧЕТ ВАЛА ПЕРЕМЕШИВАЮЩЕГО УСТРОЙСТВА 31
11 РАСЧЕТ ВАЛА НА ВИБРОУСТОЙЧИВОСТЬ 32
12 РАСЧЕТ ВАЛА НА ЖЕСТКОСТЬ 34
ЗАКЛЮЧЕНИЕ 36
СПИСОК ЛИТЕРАТУРЫ 37
