Асфальтоукладчик Vogele Super 1600-2 с разработкой рабочего оборудования

Белорусско-Российский университет
Кафедра "строительно-дорожные, подъемно-транспортные машины и оборудование"
Курсовой проект по дисциплине "Строительно-дорожные, коммунальные машины"
На тему "Асфальтоукладчик с разработкой рабочего оборудования"
Могилев 2015

В данном проекте необходимо разработать асфальтоукладчик Vogele Super 1600-2, рассчитать и выбрать параметры проектируемой конструкции.

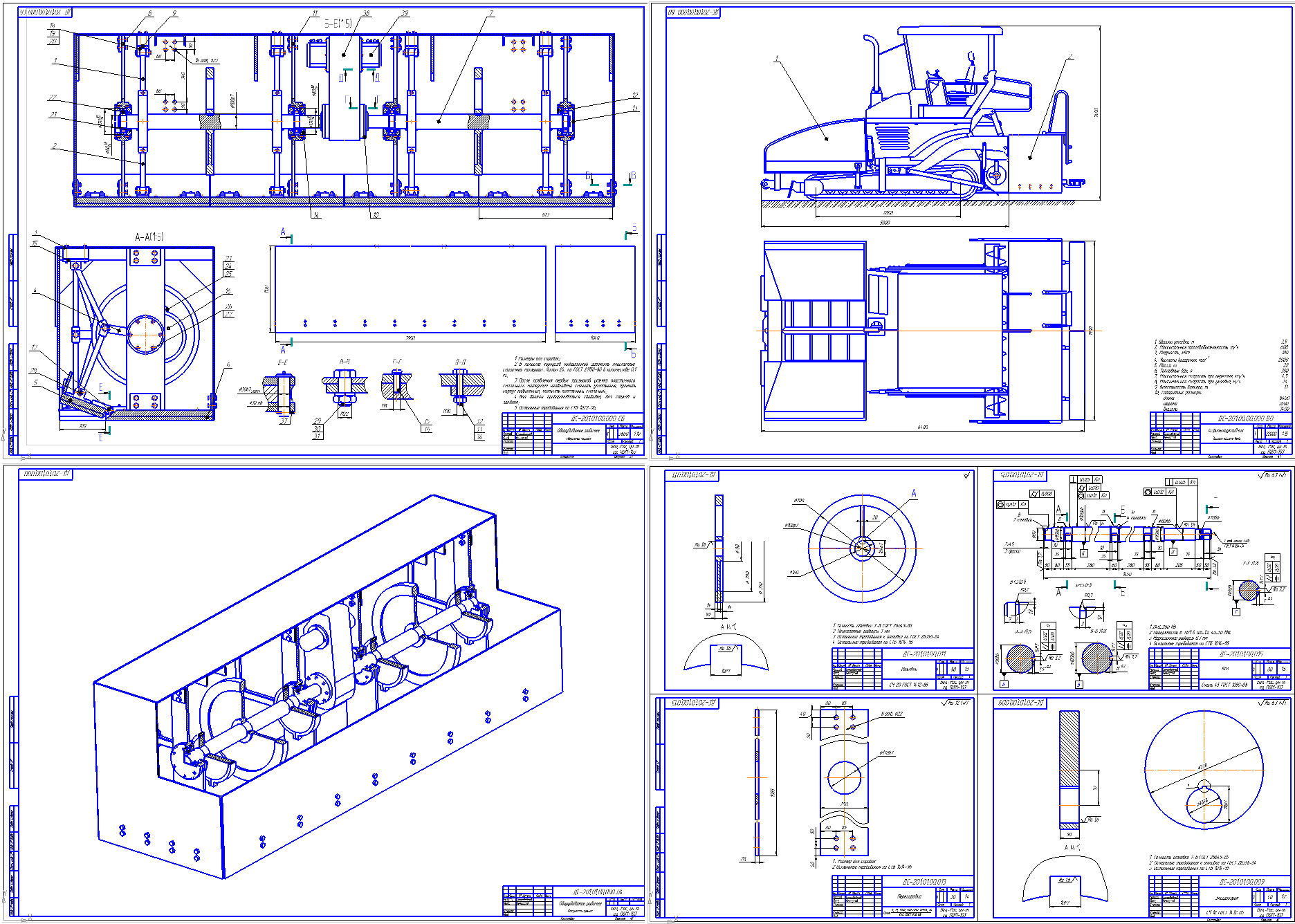

Графическая часть содержит чертеж общего вида асфальтоукладчика, сборочный чертеж рабочего оборудования, изометрию рабочего оборудования и деталировку.
Курсовой проект содержит 4 листа формата А1 и 4 листа А4 (спецификации) графической части, 35 страниц пояснительной записки.

Асфальтоукладчики предназначены для приема асфальтобетонной смеси из транспортных средств, распределение ее слоями заданной толщины с учетом поперечного профиля на заранее приготовленное основание, а также предварительного уплотнения уложенного слоя.

Техническая характеристика:
Ширина укладки - 3.5 м
Масса - 22 т
Вместимость бункера - 13 т
Производительность 600 т/ч

Введение…. 3
1. Назначение, область применения и классификация 4
2. Анализ научно-технической литературы и патентный обзор 7
3. Выбор основных параметров 12
4. Расчёт основных параметров 13
4.1. Расчёт производительности 13
4.2. Тяговый расчёт 14
4.3. Расчёт усилия нагнетателя 16
4.4. Расчёт параметров нагнетателя 19
5. Расчёт на прочность 24
5.1. Расчёт эксцентрикового вала на прочность 24
5.2. Определение эквивалентной нагрузки и подбор подшипников 28
6. Охрана труда 29
7. Метрология и стандартизация 32
Заключение 33
Список использованной литературы 34
Приложения 35

Состав: Асфальтоукладчик (ВО), Рабочее оборудование (3Д), Рабочее оборудование (СБ), Деталировка, Спецификации, ПЗ. Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Асфальтоукладчик Vogele Super 1600-2 с разработкой рабочего оборудования

асфальтоукладчик\Деталировака.cdw
асфальтоукладчик\Записка СДММ.doc
асфальтоукладчик\Изометрия рабочего оборудования.cdw
асфальтоукладчик\Общий вид.cdw
асфальтоукладчик\Рабочее оборудование.cdw
асфальтоукладчик\Спецификация ОВ.cdw
асфальтоукладчик\Спецификация РО лист 1.cdw
асфальтоукладчик\Спецификация РО лист 2.cdw
асфальтоукладчик\Спецификация РО лист 3.cdw
