Автомат серебрения

Курсовой проект по предмету: Монтаж и эксплуатации промышленного оборудования
На тему: Разработать технологический процесс ремонта изделия «Автомат серебрения»
ФГБОУ ВПО «Псковский государственный университет» Структурное подразделение индустриальный техникум

Автомат серебрения статоров КПК-М предназначен для нанесения серебряной пасты на статоры КПК-М шелкотрафаретным способом.

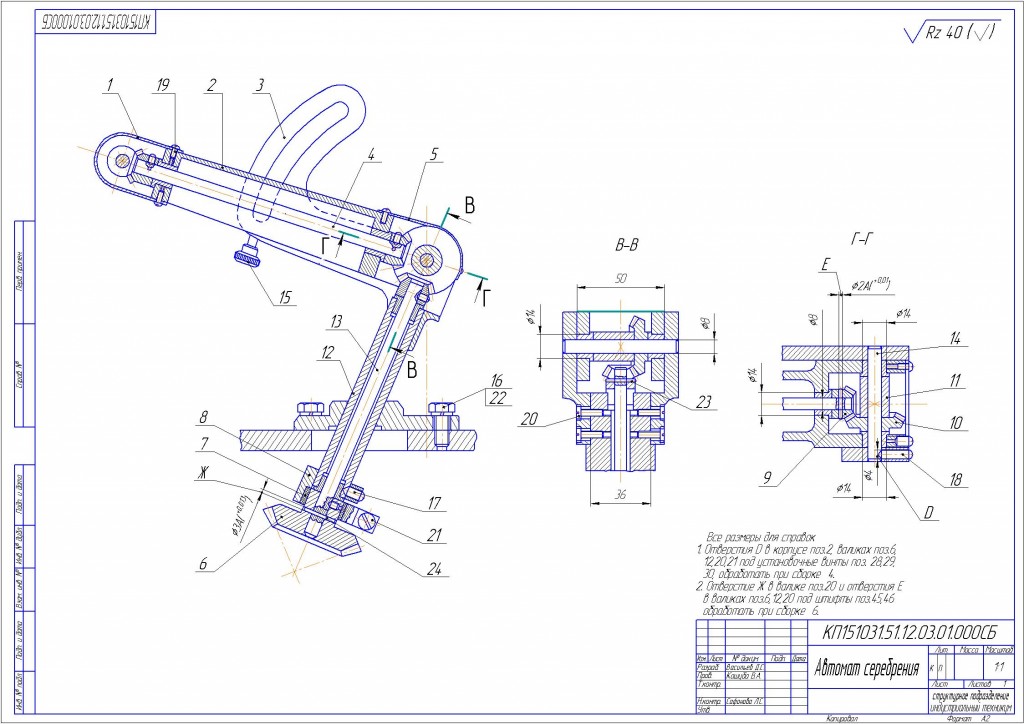

На чертежах представлены: сборочный чертёж шпателя автомата серебрения статоров КПК-М,специального съёмника для втулки,сборочный чертёж калибра-скобы. На все сборочные чертежи есть свои спецификации. Так же есть чертежи на изготавливаемую деталь (Коническая шестерня)с маршрутными картами и ремонтируемую деталь (Вал). Прилагается записка.

Состав: Сборочный чертеж(СБ),Спецификация,маршрутные карты,записка Язык документа

Софт: Компас v11

Файлы:

Титульный Курс.ТЛ.doc
Записка.docx
калибр А3.cdw
калибр спецификация А4.cdw
сёмник А3.cdw
сёмник спецификация А4.cdw
Спецификация на сборочник А4.cdw
спецификация на стандартные изделия А4.cdw
Сборочный чертёж А2.cdw
шестерня коническая А3.cdw
KE_4.docx
Вал А4.cdw
KE_1.docx
mk_izgot.doc
KE_3.docx
OK-1.docx
OK-2.docx
OK-3.doc
OK-5.docx
Ведомость Курсового проекта А4.cdw
содержание.doc
OK-6.docx
мк вал.doc
разделы.doc
